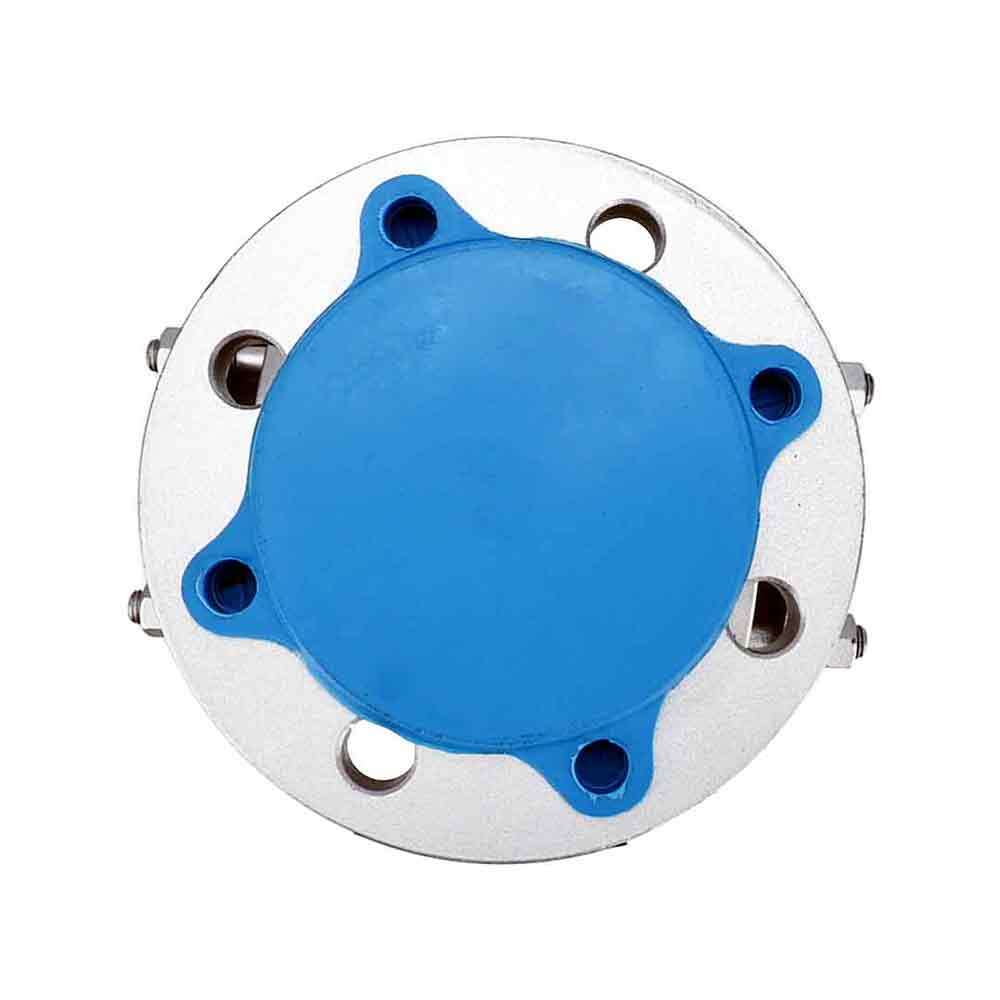

Voyant à brides

Model IG-321-F SKU D500-00091
Prix habituel $51.64 USD
Prix habituel Prix promotionnel $51.64 USD
Promotion Épuisé
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.
Request a quote
Afficher tous les détails

In detail

What it is made of

Body Acier inoxydable AISI 321/1.4541
Connection À bridesDN15–DN200

The number that matters

Nominal pressure

16bar

The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.

Applications

Media and industries

  • Eau
  • Air
  • Fluide liquide
  • Systèmes de chauffage
  • Systèmes d’irrigation
  • Systèmes de ventilation

Un verre à bride, aussi appelé fenêtre à bride, est un dispositif utilisé dans les applications industrielles pour observer les processus à l'intérieur des récipients sous pression, des pipelines et de l'équipement. Il se compose d'un verre installé dans une bride métallique. La connexion à bride permet une installation ou un remplacement facile du verre de visée dans le système sans avoir à démonter l'ensemble de l'équipement. Les lunettes de vue agglomérées permettent aux opérateurs de surveiller visuellement les processus tels que les niveaux de liquide, les couleurs et la présence de bulles.





Caractéristiques techniques de voyants DNOVA IG-321-F

Diamètre nominal DN, mm 15-200
Pression de service, bar 40 (DN15–50)
16 (DN65–200)
Température du fluide de travail, °C de -29 à +250
Fluide de travail Condensat, milieux de traitement (alimentaires/chimiques) et autres milieux compatibles avec les matériaux de la construction de verre de vue
Raccordement à la tuyauterie À brides
Matériau du corps SS321 acier inoxydable
Verre borosilicate durci
Installation horizontale/ verticale
Application dans les conduites de drainage de condensat après le piège à vapeur
Durée de vie (par corps), années 7 (pour les environnements non agressifs et les valeurs moyennes de pression et de température)



Pays d’origine
Chine
Matériau du corps
acier inoxydable AISI 321/1.4541
Température maximale admissible
280 °C
Type de raccordement
À brides
Fluide
eau, air et Fluide liquide
Applications
Systèmes de chauffage, Systèmes d’irrigation et Systèmes de ventilation
Pression nominale
16 bar

Le coût et le délai de livraison de votre commande dépendent de plusieurs facteurs, dont le produit spécifique que vous commandez, la quantité et le pays de destination. Chaque produit peut avoir des délais de fabrication et des exigences d'expédition différents, ce qui peut affecter le calendrier de livraison global.

Pour obtenir les informations les plus précises et les plus à jour sur les coûts de livraison et les délais, nous vous recommandons de contacter nos directeurs commerciaux. Ils seront heureux de vous fournir un devis détaillé et un délai de livraison estimé en fonction de vos besoins spécifiques.

N'hésitez pas à nous contacter pour toute question ou assistance concernant votre commande.
