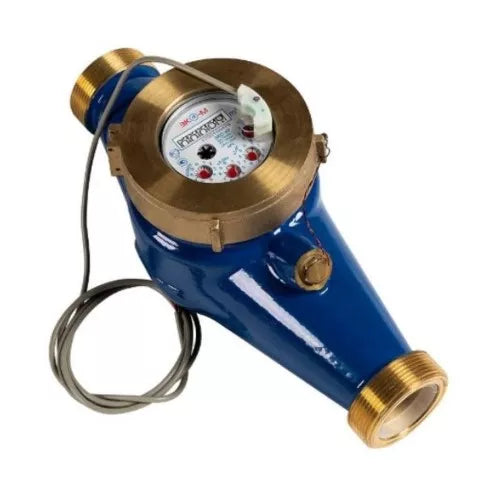

Le compteur d'eau est conçu pour mesurer le débit d'eau froide qui traverse les pipelines à une pression allant jusqu'à 16 bar et à une plage de température allant de +5 -C à +40 -C. Le principe de fonctionnement du compteur est de mesurer le nombre de révolutions de la roue tournant sous l'action du débit d'eau courante. Le flux d'eau entre dans la caisse du compteur par le tuyau d'entrée, passe par le filtre et ensuite par les trous du dispositif de direction du jet entre dans la chambre de mesure, à l'intérieur de laquelle l'hélice avec un aimant monté sur elle (accouplement magnétique de tête) tourne sur des supports solides. Après avoir traversé la chambre de mesure, l'eau passe par les ouvertures de sortie du dispositif de guidage du jet dans la sortie du compteur. Le nombre de révolutions de la roue est proportionnel à la quantité d'eau courante. La rotation de l'hélice est transmise à la partie entraînée de l'accouplement magnétique installée dans le mécanisme de comptage. Le couplage magnétique est protégé du champ magnétique externe par un bouclier antimagnétique. Le compteur est également équipé d'un capteur pour la transmission à distance des impulsions. Le capteur de roseau est conçu pour la lecture à distance avec une fréquence proportionnelle au débit d'eau. Un aimant est installé sur l'une des flèches du pointeur ou sur l'un des disques du mécanisme de comptage, dont le passage sous l'interrupteur de roseau assure la fermeture des contacts de l'interrupteur de roseau. S'il y a une tension provenant d'une source externe dans le circuit de commutation des roseaux, un courant circule dans le circuit lorsque les contacts sont fermés, qui est détecté par un dispositif externe. Exemple

Dimensions hors tout des compteurs d'eau froide DNOVA MKX2i avec sortie d'impulsions, multijet, fonte, fileté
