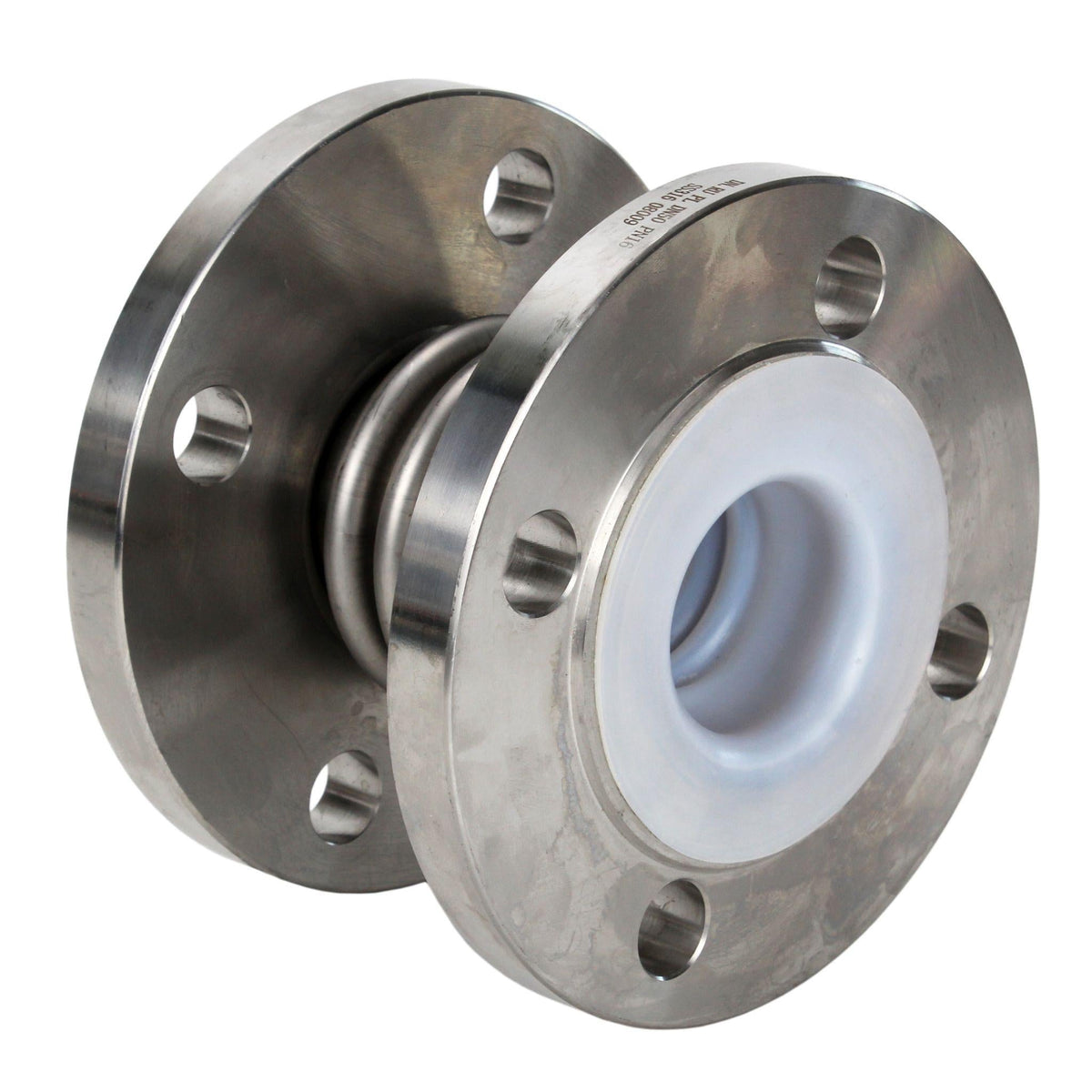

Les soufflets de compensation doublés DNOVA CB-3232P-F est conçu pour réduire les vibrations et le bruit qui surviennent dans les pipelines en raison de l'utilisation de pompes ou d'autres équipements, ainsi que pour compenser les déplacements de température du pipeline. Les soufflets, qui est une coque élastique asymétrique ondulée en alliage métallique, revêtus à l'intérieur de polytétrafluoroéthylène PTFE, compense les déplacements axiaux en raison de sa flexibilité. Sous l'action de forces transversales, longitudinales, de moments de flexion et d'angles de rotation, la structure de l'élément a la capacité d'étirer et de rétrécir, de plier et de changer sa forme dans la direction transversale. Le matériau PTFE est un composant non inflammable, pratiquement insensible aux divers milieux chimiques, résistant à une grande variété de températures.
Dimensions globales et montage des soufflets Compensateurs axiaux bordés CB-3232P-F bride:
| DN |
Résistance à la traction |
compression possible |
ID |
A |
b |
B |
L |
n-d |
| DN50 | 15 | 15 | 60 | 165 | 20 | 125 | 110 | 4-18 |
| DN65 | 76 | 185 | 20 | 145 | 110 | 4-18 | ||
| DN80 | 89 | 200 | 20 | 160 | 110 | 8-18 | ||
| DN100 | 114 | 220 | 22 | 180 | 120 | 8-18 | ||
| DN125 | 141.5 | 250 | 22 | 210 | 130 | 8-18 | ||
| DN150 | 170.5 | 285 | 24 | 240 | 145 | 8-22 | ||
| DN200 | 221.5 | 340 | 26 | 295 | 140 | 12-22 | ||
| DN250 | 276.5 | 405 | 28 | 355 | 150 | 12-26 | ||
| DN300 | 327.5 | 460 | 32 | 410 | 160 | 12-26 |
Croquis des compensateurs de soufflets axiaux CB-3232P-F bride, soufflets - SS316 acier inoxydable, course axiale 30 mm
