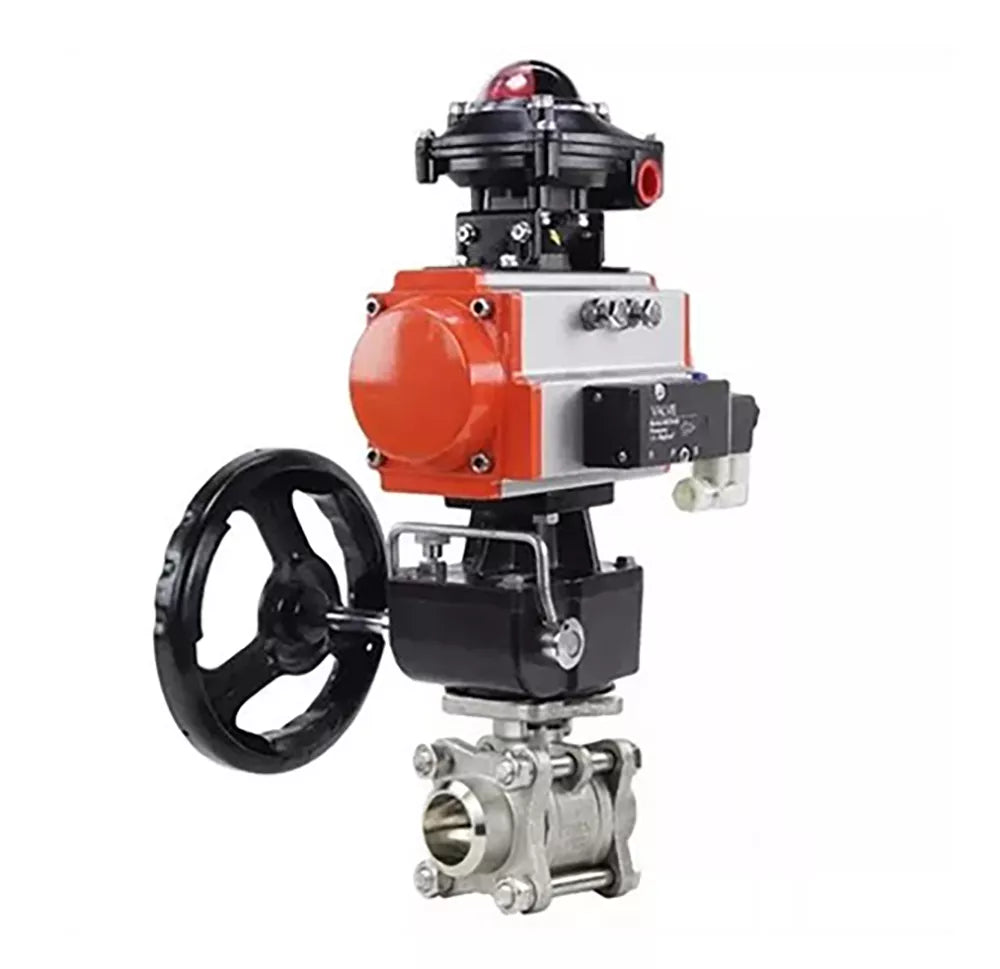

Dimensions et cotes de montage de vannes à boisseau sphérique DNOVA DNOVA BV3232P(3pc)-FP-W-ISO-H:
| DN | L | D | H | W |
| mm | ||||
| 10 | 66 | 10 | 50 | 100 |
| 15 | 65 | 19 | 52 | 100 |
| 20 | 74 | 22 | 60 | 100 |
| 25 | 82 | 27 | 78 | 160 |
| 32 | 99 | 35 | 88 | 160 |
| 40 | 108 | 40 | 95 | 190 |
| 50 | 132 | 53 | 100 | 190 |
| 65 | 161 | 64 | 120 | 210 |
| 80 | 196 | 79 | 130 | 215 |
| 100 | 245 | 103 | 160 | 253 |
Schéma Vannes à boisseau sphérique DNOVA DNOVA BV3232P(3pc)-FP-W-ISO-H
Tableau des pièces et des matériaux Vannes à billes DNOVA DNOVA BV3232P(3pc)-FP-W-ISO-H:
| N° | Désignation de la pièce | Matériau |
| 1 | Couvercle | acier inoxydable AISI 316 |
| 2 | Joint du siège | PTFE |
| 3 | Sphère | acier inoxydable AISI 316 |
| 4 | Tige | acier inoxydable AISI 316 |
| 5 | Joint torique | PTFE |
| 6 | Corps | acier inoxydable AISI 316 |
| 7 | joint | PTFE |
| 8 | presse-étoupe | acier inoxydable AISI 304 |
| 9 | Levier | acier inoxydable SS 201 |
| 10 | Écrou | acier inoxydable AISI 304 |
| 11 | Vis | acier inoxydable AISI 304 |
| 12 | Écrou | acier inoxydable AISI 304 |
Schéma des pièces et matériaux Vannes à boisseau sphérique DNOVA DNOVA BV3232P(3pc)-FP-W-ISO-H
- Pays d’origine
- Chine
- Passage
- à passage intégral
- Matériau du corps
- acier inoxydable AISI 316
- Température maximale admissible
- 200 °C
- Type de raccordement
- à souder
- Type de commande
- À commande pneumatique
- Fluide
- eau, vapeur, Produits pétroliers, Fluides liquides, Fluides neutres et Fluides gazeux
- Type de joint
- PTFE
- Tension
- 220V
- Protection antidéflagrante
- présent
- Couple
- 3 Nm
- Fins de course
- présent
- Type d’actionneur pneumatique
- à double effet
