Descripción
La válvula de compuerta de disco giratorio está diseñada para usarse como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
El actuador eléctrico con retorno por resorte está diseñado para el control seguro de válvulas o compuertas en caso de corte de suministro eléctrico. Se utiliza en diversas industrias. Principio de funcionamiento: este actuador es aplicable en modo de corta duración S2, con una duración de encendido de 20 minutos. Los actuadores se alimentan de la red eléctrica monofásica de 220 V CA, 50 Hz. Al activarse el actuador, la válvula de cierre se activa y el resorte se comprime. Al desconectar el suministro eléctrico, el resorte se libera, accionando el actuador y asegurando el retorno del cuerpo de la válvula a su posición inicial (apertura o cierre completos).
B
B

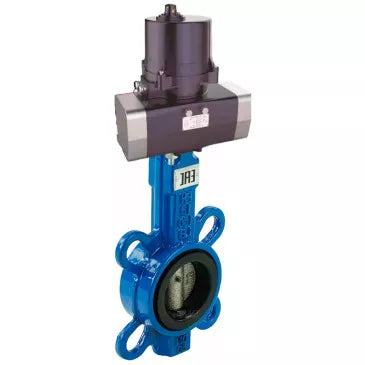

Características técnicas de las válvulas de mariposa DNOVA WBV3432V-2W-Fb-H con bridas, cuerpo - acero al carbono WCB, disco - acero inoxidable 316L, sello - Viton, con actuador eléctrico de cuarto de vuelta DNOVA QTSA-N-EM-O0-220VAC
| Nombre | Valor |
|---|---|
| Presión nominal, bar | 16 |
| Tipo de conexión | Con bridas |
| Tipo de control | Actuador eléctrico |
| Solicitud | Suministro de agua, calefacción |
| Temperatura del medio de funcionamiento, В°C | De -29 a 180 |
| Clase de estanqueidad | A |
| País de fabricación | Porcelana |
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3432V-2W-Fb-H interbridadas, cuerpo - acero al carbono WCB, disco - acero inoxidable 316L, sello - Viton, con actuador eléctrico de cuarto de vuelta DNOVA QTSA-N-EM-O0-220VAC
| DN | Alto 1, mm | H2, mm | A, mm |
| 40 | 56 | 110 | 266 |
| 50 | 76 | 162 | 266 |
| 65 | 89 | 175 | 266 |
| 80 | 95 | 181 | 266 |
| 100 | 114 | 200 | 377 |
| 125 | 127 | 213 | 377 |
| 150 | 140 | 225 | 406 |
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3432V-2W-Fb-H interbridadas, cuerpo - acero al carbono WCB, disco - acero inoxidable 316L, sello - Viton, con actuador eléctrico de cuarto de vuelta DNOVA QTSA-N-EM-O0-220VAC
B
B
Parámetros técnicos de los actuadores de cuarto de vuelta DNOVA QTSA-N-EM-O0-220VAC con retorno por resorte, cuadrado 14x14-27x27, par 30-300 Nm
| Nombre | Valor |
|---|---|
| Tipo de actuador eléctrico | Cuarto de vuelta con retorno por resorte |
| Voltaje de la fuente de alimentación, V | 220 V |
| Ángulo de rotación, В° | 90±5 |
| Tope mecánico | Sí |
| Vida útil promedio, ciclos de apertura y cierre | 100.000 |
| Clasificación de protección del gabinete, IP | 67 |
| Protección contra explosiones | No |
| Temperatura ambiente, В°C | -25 °C a +65 °C |
| País de fabricación | Porcelana |
B
B
Dimensiones y dimensiones de actuadores eléctricos de cuarto de vuelta DNOVA QTSA-N-EM-O0-220VAC con retorno por resorte, cuadrado 14x14-27x27, par 30-300Nm
| Modelo | A | B | do | D | mi | H |
| QTSA-N-003EM-O0-220VAC | 229 | 303 | 162 | 145 | 75 | 17 |
| QTSA-N-005EM-O0-220VAC | 266 | 380 | 199 | 177 | 96 | 19 |
| QTSA-N-007EM-O0-220VAC | 266 | 380 | 199 | 177 | 96 | 19 |
| QTSA-N-014EM-O0-220VAC | 377 | 436 | 240 | 206 | 120 | 25 |
| QTSA-N-020EM-O0-220VAC | 377 | 436 | 240 | 206 | 120 | 25 |
| QTSA-N-030EM-O0-220VAC | 406 | 535 | 280 | 260 | 120 | 30 |
Esquema de dimensiones y dimensiones de actuadores de cuarto de vuelta DNOVA QTSA-N-EM-O0-220VAC con retorno por resorte, cuadrado 14x14-27x27, par 30-300Nm
B
B
Tabla de piezas y materiales para actuadores de cuarto de vuelta DNOVA QTSA-N-EM-O0-220VAC con retorno por resorte, cuadrado 14x14-27x27, par 30-300 Nm
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cubierta superior | Aleación de aluminio ADC12 |
| 2 | Alojamiento | Aleación de aluminio AL104 |
| 3 | Cubierta lateral | Aleación de aluminio ADC12 |
| 4 | Prensaestopas | Nylon |
| 5 | Resortes de retorno | Acero para resortes |
| 6 | Pistón | Aleación de aluminio ADC12 |
| 7 | Bloque separador | Acero al carbono 45 |
| 8 | Mecanismo de accionamiento | Acero aleado 40Cr |
| 9 | Ventana de visualización | Vidrio templado |
| 10 | Prensaestopas (ignífugo) | Nailon ignífugo |
| 11 | Calentador | Cerámico |
| 12 | Motor eléctrico | Conjunto integrado |
| 13 | Leva de ajuste | Aleación de aluminio ADC12 |
| 14 | Microinterruptores de límite | Conjunto integrado |
| 15 | Placa de montaje | Acero al carbono Q235 |
| 16 | Eje de salida | Acero al carbono 45 |
| 17 | Cojinete | Acero inoxidable |
| 18 | Indicador de posición | Nylon |
| 19 | Condensador | Material compuesto |
| 20 | Bloque de terminales | Conjunto integrado |
Esquema de piezas y materiales de actuadores de cuarto de vuelta DNOVA QTSA-N-EM-O0-220VAC con retorno por resorte, cuadrado 14x14-27x27, par 30-300Nm
