Descripción

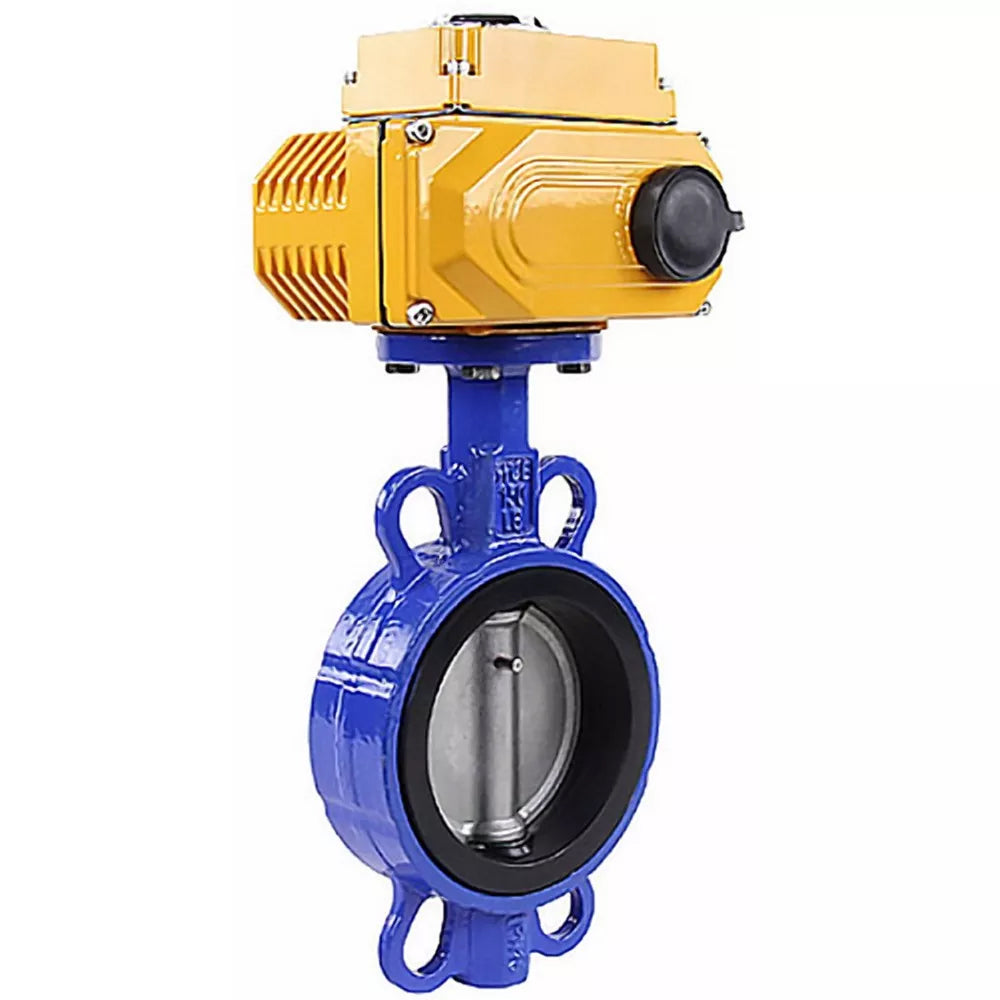

Las válvulas de mariposa WBV3432V-2W-Fb QT-N-EM-A1-220VAC-U1 están diseñadas para su uso como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor y agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3432V-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, sello: Viton, con actuador eléctrico QT-N-060EM-A1-220VAC-U1:
| Presión nominal PN, bar | 16 |
| Dirección del flujo | de dos caras |
| Temperatura ambiente t, °C | De -20 a +200 |
| Medio de trabajo | aceites minerales y vegetales, animales grasas, grasas, grasas y combustibles, calientes aire |
| Conexión a tubería | entre bridas |
Válvulas de mariposa WBV3432V-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, sello: Viton, con actuador eléctrico QT-N-060EM-A1-220VAC-U1
B
B
Dimensiones y dimensiones de la válvula de mariposa DNOVA WBV3432V-2W-Fb-H, material del cuerpo - acero al carbono, material del disco - acero inoxidable AISI 316L, sello - Viton, con actuador eléctrico QT-N-060EM-A1-220VAC-U1:
| Diámetro interior, mm | Alto 1, mm | H2, mm | Alto 3, mm | Largo, mm | Tamaño pequeño | Г˜K, mm | C, mm | n-Г˜ mm | ISO 5211 | Peso, kg |
| 50 | 76 | 162 | 32 | 45 | 9 | 50 | 125 | 4x18 | F05 | 2 |
| 65 | 89 | 175 | 32 | 48 | 9 | 50 | 145 | 4x18 | F05 | 2.3 |
| 80 | 95 | 181 | 32 | 49 | 9 | 50 | 160 | 4x18 | F05 | 2.6 |
| 100 | 114 | 200 | 32 | 55 | 11 | 50 | 180 | 4x18 | F07 | 4.1 |
| 125 | 127 | 213 | 32 | 58 | 14 | 70 | 210 | 4x18 | F07 | 5.2 |
| 150 | 140 | 225 | 32 | 59 | 14 | 70 | 240 | 8x23 | F07 | 6.6 |
| 200 | 177 | 260 | 36 | 64 | 17 | 102 | 295 | 12x23 | F10 | 11.5 |
| 250 | 203 | 292 | 36 | 70 | 22 | 102 | 355 | 12x27 | F10 | 17.3 |
| 300 | 242 | 337 | 36 | 80 | 22 | 125 | 410 | 12x27 | F10 | 27.8 |
Válvulas de mariposa WBV3432V-2W-Fb-H, cuerpo de acero al carbono, disco de acero inoxidable AISI 316L, junta de Viton, con actuador eléctrico QT-N-060EM-A1-220VAC-U1
B
B
Materiales de las válvulas de mariposa DNOVA WBV3432V-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, sello: Viton, con actuador eléctrico QT-N-060EM-A1-220VAC-U1:
| - | Nombre | Material |
| 1 | Cuerpo | acero al carbono WCB |
| 2 | Bofetada | VITON |
| 3 | Disco | Acero AISI316L (03X17H14M3) |
| 4 | Provenir | Acero AISI316L (03X17H14M3) |
| 5 | Semental | Acero AISI316L (03X17H14M3) |
| 6 | Manga | PTFE |
| 7 | Junta tórica | Nitrilo NBR |
| 8 | Lámina | Acero carbono |
B
B
Pares máximos de las válvulas de mariposa WBVV3432V-2W-Fb QT-N-EM-A1-220VAC-U1:
| DN | Par motor a 16 bar, Nm |
| 50 | 50 |
| 65 | 50 |
| 80 | 50 |
| 100 | 50 |
| 125 | 80 |
| 150 | 100 |
| 200 | 300 |
| 250 | 400 |
| 300 | 400 |
B
B
Parámetros de los actuadores 220V 4-20mA:
| Modelo de actuador | Par máximo, Nm | Tiempo de funcionamiento, seg. | Potencia, W | Corriente, A | Peso, kg | Tamaño del tallo cuadrado, mm |
| 008 | 80 | 30 | 10 | 0,25 | 3,6 | 11 o 14 |
| 010 | 100 | 30 | 15 | 0,35 | 4,6 | 14 o 17 |
| 015 | 150 | 30 | 15 | 0,37 | 4,6 | 14 o 17 |
| 040 | 400 | 30 | 60 | 0,33 | 13,8 | 22 |
