The number that matters
Max. medium temperature
180°C
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Medios neutrales
- Industria alimentaria
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
El actuador neumático con resortes de retorno PA-SA-85 está diseñado para automatizar el control de válvulas de tubería de cuarto de vuelta. Su principio de funcionamiento se basa en el movimiento del pistón integrado gracias al aire comprimido que entra en el sistema desde la línea del compresor. Durante el funcionamiento, el pistón del cilindro realiza un movimiento de traslación-rotación. El aire se suministra solo a un lado del pistón, que retrocede gracias a la acción de un resorte de retorno. En estos cilindros, el resorte de retorno reduce la fuerza de avance desarrollada por el cilindro bajo la acción del aire comprimido, y la fuerza de retorno a la posición inicial está determinada por la rigidez y el grado de compresión del resorte.
B
B
B

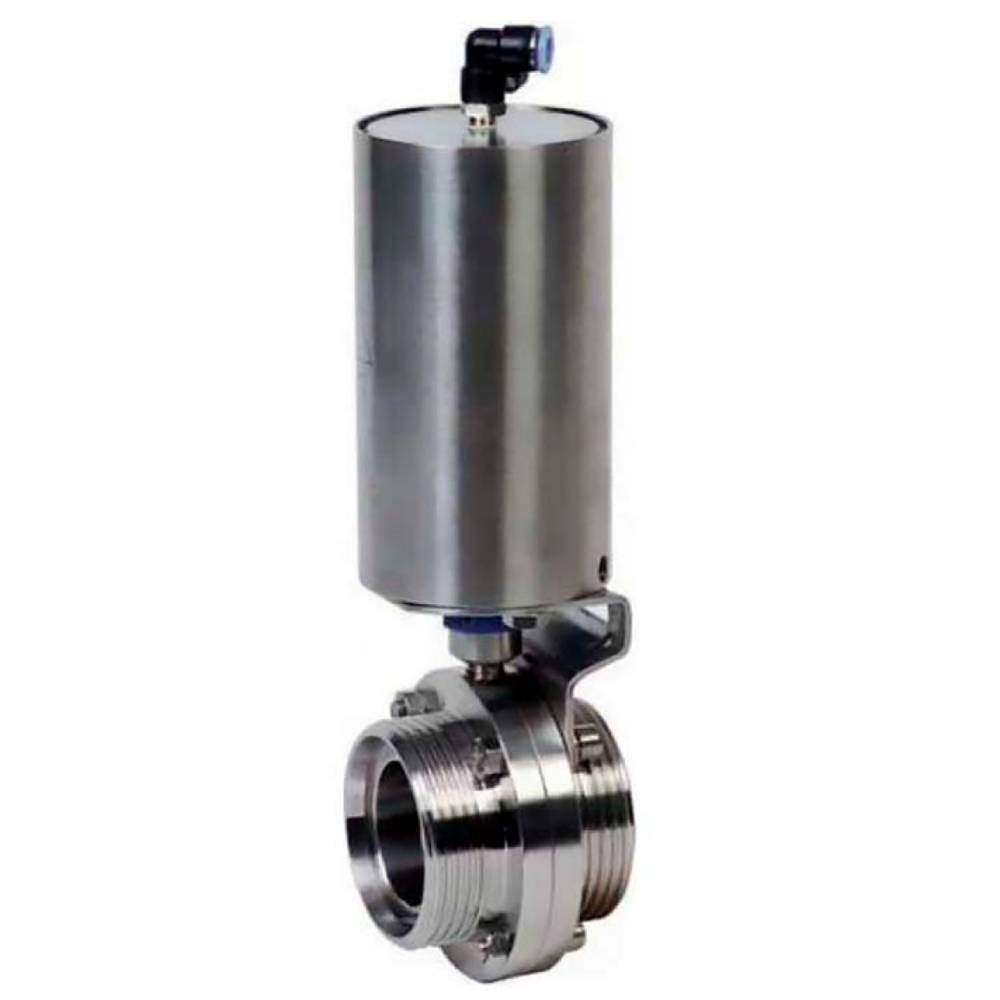

Características técnicas de las válvulas de mariposa de agua DNOVA WBV3131S-2W-TH, material del cuerpo - acero inoxidable AISI 304, junta - Silicona, con actuador neumático PA-SA-85:
|
Característica |
Valor |
|
Tipo de válvula |
Disco giratorio |
|
Diámetro |
15–100 mm |
|
Presión nominal |
10 barras |
|
Temperatura del medio de trabajo |
De -50 °C a +180 °C |
|
Solicitud |
Industria alimentaria |
|
Tipo de conexión |
Acoplamiento (roscado) |
|
Tipo de control |
Actuador neumático |
|
Clase de estanqueidad |
A |
|
Garantía |
12 meses |
B
Características técnicas de los actuadores neumáticos con resortes de retorno DNOVA PA-SA-85 para válvulas alimentarias:
| Característica | Valor |
| Tipo de actuador neumático | De simple efecto |
| Par del actuador | 26 Nm |
| Presión de control | 4 Г·7 bar |
| Medio de control | Aire comprimido |
| Hora de cierre/apertura a 6 bar | 2 / 2 seg |
| Vida media | 500 000 ciclos de cierre/apertura |
| Suministro de aire | G1/8" |
| Temperatura del aire ambiente | De -20 a +60 °C |
| Vida útil media | 10 años |
B
B
Dimensiones generales y de instalación de válvulas de mariposa de agua DNOVA WBV3131S-2W-TH, material del cuerpo - acero inoxidable AISI 304, junta - silicio, con actuador neumático PA-SA-85:
| Diámetro | Re, mm | G, mm | D1, mm | A, mm | Mmm | J, mm | K, mm |
| DN15 | 15 | Rd34x1/8 | 78 | 66 | 86 | 126 | 8x8 |
| DN20 | 19 | Rd44x1/6 | 78 | 66 | 86 | 126 | 8x8 |
| DN25 | 25 | Rd52x1/6 | 78 | 66 | 86 | 126 | 8x8 |
| DN32 | 31 | Rd58x1/6 | 86 | 70 | 90 | 126 | 8x8 |
| DN40 | 37 | Rd65x1/6 | 90 | 74 | 92 | 126 | 8x8 |
| DN50 | 49 | Rd78x1/6 | 106 | 76 | 104 | 133 | 10x10 |
| DN65 | 66 | Rd95x1/6 | 124 | 80 | 113 | 144 | 10x10 |
| DN80 | 81 | Rd110x1/4 | 139 | 84 | 123.5 | 160 | 10x10 |
| DN100 | 100 | Rd130x1/4 | 159 | 104 | 133.5 | 160 | 10x10 |
B
B
Dimensiones y tamaños de montaje de actuadores neumáticos con resortes de retorno DNOVA PA-SA-85 para válvulas alimentarias:
| Modelo | C, mm | Re, mm |
| PA-SA-85 | 147 | 85 |
B
B
Materiales de las válvulas de mariposa de agua DNOVA WBV3131S-2W-TH, material del cuerpo - acero inoxidable AISI 304, sello - Silicona, con actuador neumático PA-SA-85:
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Acero inoxidable AISI 304 |
| 2 | Conjunto rotatorio | Acero inoxidable AISI 304 |
| 3 | Desct | Acero inoxidable AISI 304 |
| 4 | Junta del asiento | EPDM o silicio |
| 5 | Tuerca | Acero A2~70 |
| 6 | Tornillo | Acero A2~70 |
| 7 | Enchufar | Plástico ABS |
| 8 | Manejar | Plástico de poliamida |
B
Construcción de actuadores neumáticos con resortes de retorno DNOVA PA-SA-85 para válvulas alimentarias:
|
- |
Nombre de la pieza |
Material |
|
1 |
Accesorio de entrada de aire |
n / A |
|
2 |
Anillo de retención |
Acero inoxidable 304 |
|
3 |
Cubierta superior |
Acero inoxidable 304 |
|
4 |
Anillo de sellado |
NBR |
|
5 |
Anillo de sellado |
NBR |
|
6 |
Pistón |
Aleación de aluminio 4A11 (alto contenido de silicio: 4,5% a 6%) |
|
7 |
Cojinete de agujas |
n / A |
|
8 |
Primavera |
Acero para resortes 65Mn |
|
9 |
Primavera |
Acero para resortes 65Mn |
|
10 |
Cojinete de agujas |
n / A |
|
11 |
Cojinete de agujas |
n / A |
|
12 |
Anillo de transferencia |
Acero inoxidable 304 |
|
13 |
Anillo de sellado |
NBR |
|
14 |
Cojinete de agujas |
n / A |
|
15 |
Cuerpo |
Acero inoxidable 304 |
|
16 |
Silenciador |
Latón H62 |
B
- Body material
- acero inoxidable AISI 304
- Maximum allowable temperature
- 180 °C
- Connection type
- roscado
- Control type
- Actuador neumático
- Operating environment
- Agua, Vapor y Medios neutrales
- Applications
- Industria alimentaria
- Type of seal
- Silicio
- Disc material
- acero inoxidable AISI 304
- Manual override
- No
- Limit switches
- No
- Type of pneumatic actuator
- acción unilateral
- Country of origin
- Porcelana
