Válvula de mariposa de agua

Model WBV3EX-3431M-1W-F-ISO SKU D050-55700

$671.97 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Drive

Bare stem GearboxPneumatic, double-actingPneumatic, spring-return Electric

Actuator

StandardPA-DA-105-1

Positioner

NoneYT-1000RSN w/o feedback YT-1000RSN with feedback

Limit switch

NoneAPL-210N APL-510N EX APL-410N EX

Pilot valve

None 4V320-10 220 V4V320-08 220 V4M310-08 220 V 4M310-08 24 V

Manual override

NoneYes

Filter-regulator

NoneYes

Ver todos los detalles

The number that matters

Nominal pressure

25bares

The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.

Applications

Media and industries

Agua
Aire
Vapor
Aceite
Productos derivados del petróleo
Medios corrosivos
Gas natural
Medios gaseosos

La válvula de mariposa está diseñada para usarse como válvula de cierre o control de caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera, papelera y de pulpa, entre otras. La apertura y el cierre de la válvula se realizan girando el disco 90°. Su diseño de triple excentricidad reduce la fricción en los puntos de contacto del disco y el asiento, lo que aumenta la fiabilidad y la vida útil de la válvula. Con este diseño, el vástago está desplazado respecto al eje central del disco y el eje central de la tubería, y las superficies de sellado presentan una forma asimétrica. La combinación de tres desplazamientos al presionar y abrir las superficies de sellado garantiza la ausencia total de fricción, lo que minimiza el desgaste del asiento y el sello durante toda la vida útil de la válvula.
Los actuadores neumáticos DNOVA de doble efecto rotativos PA-DA-XXX y los actuadores neumáticos rotativos con resorte de retorno PA-SA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener los flujos de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La unidad de preparación de aire está diseñada para limpiar el aire comprimido de la humedad de las gotas y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado, suministrar lubricante desde el tanque al flujo de aire comprimido a los elementos del sistema neumático.

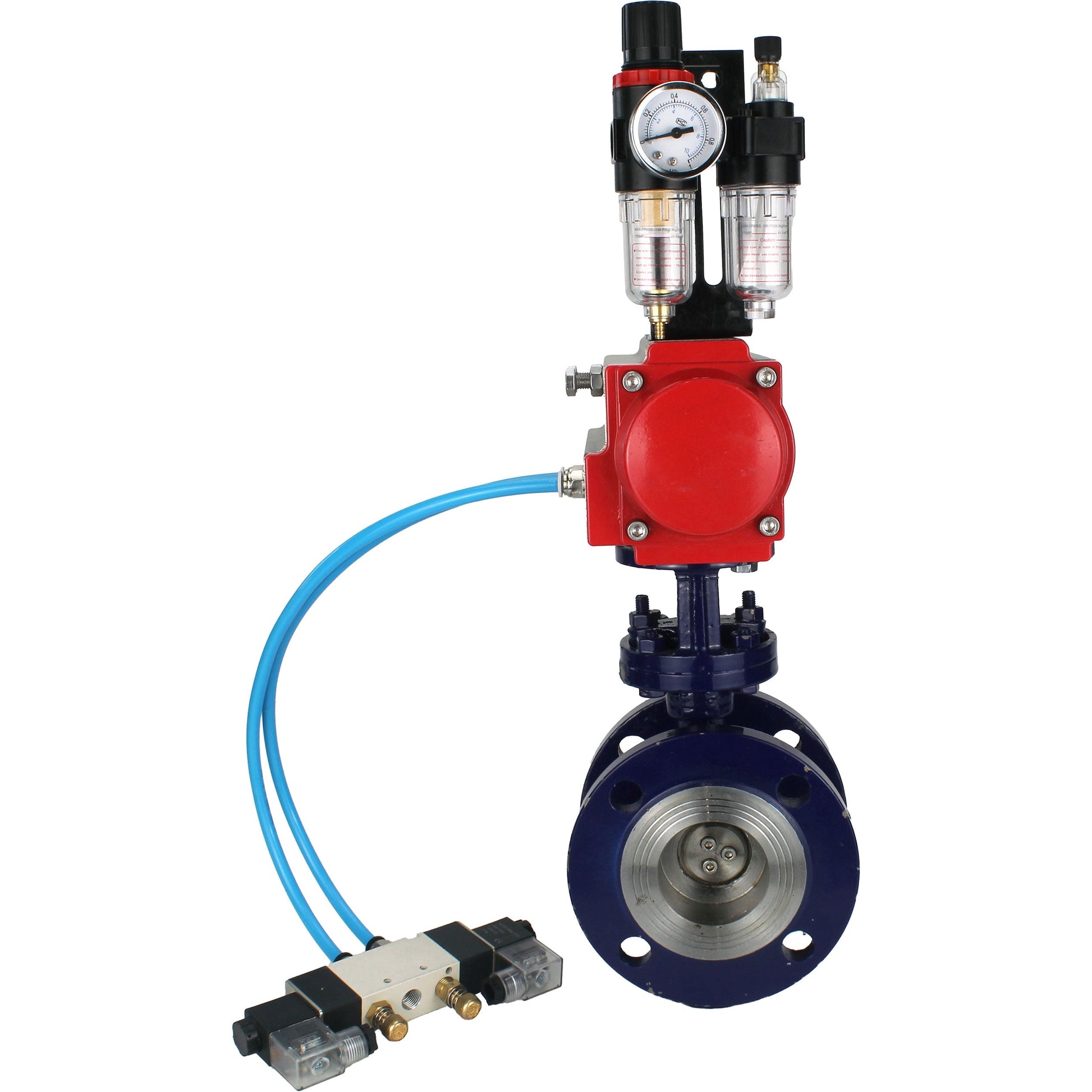

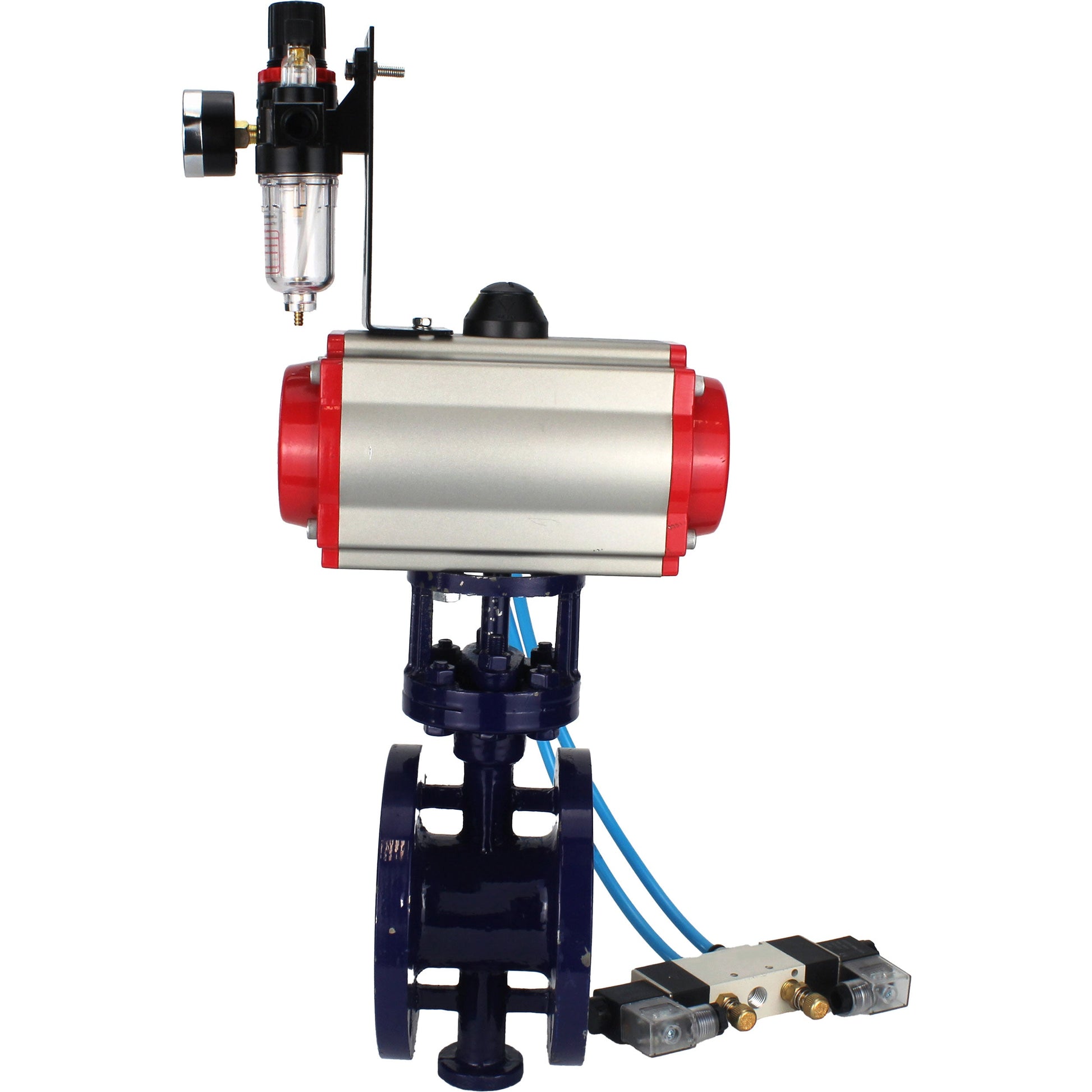

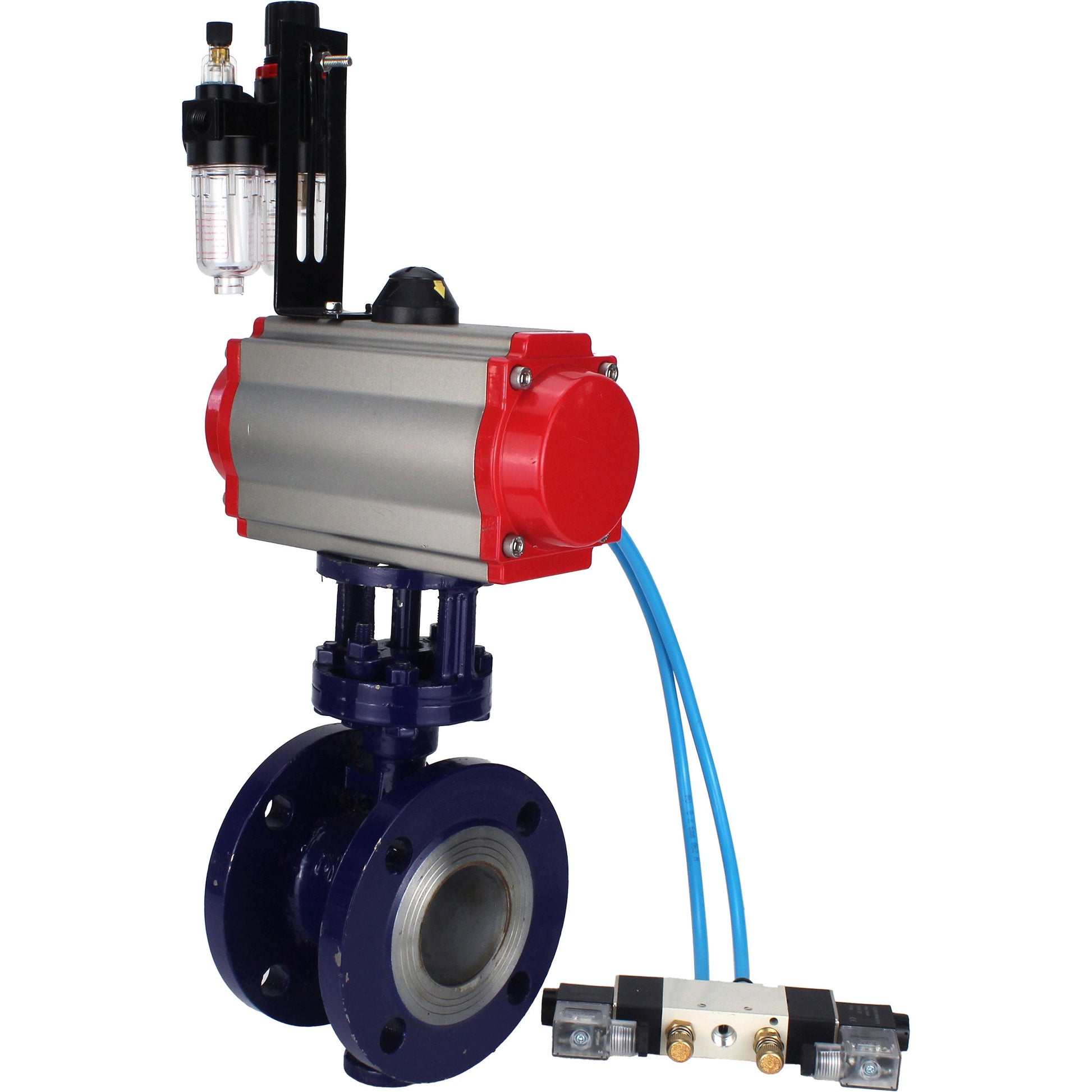

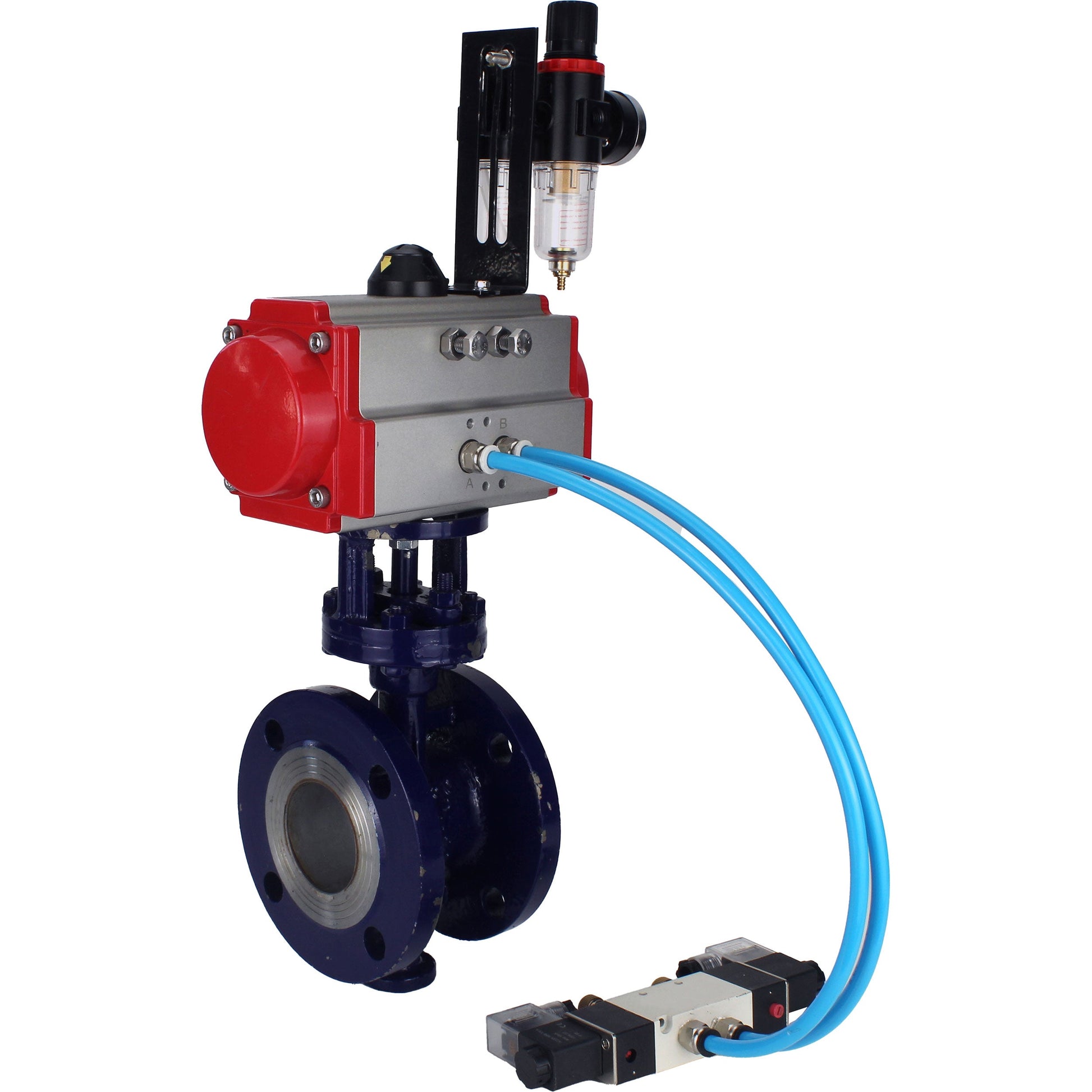

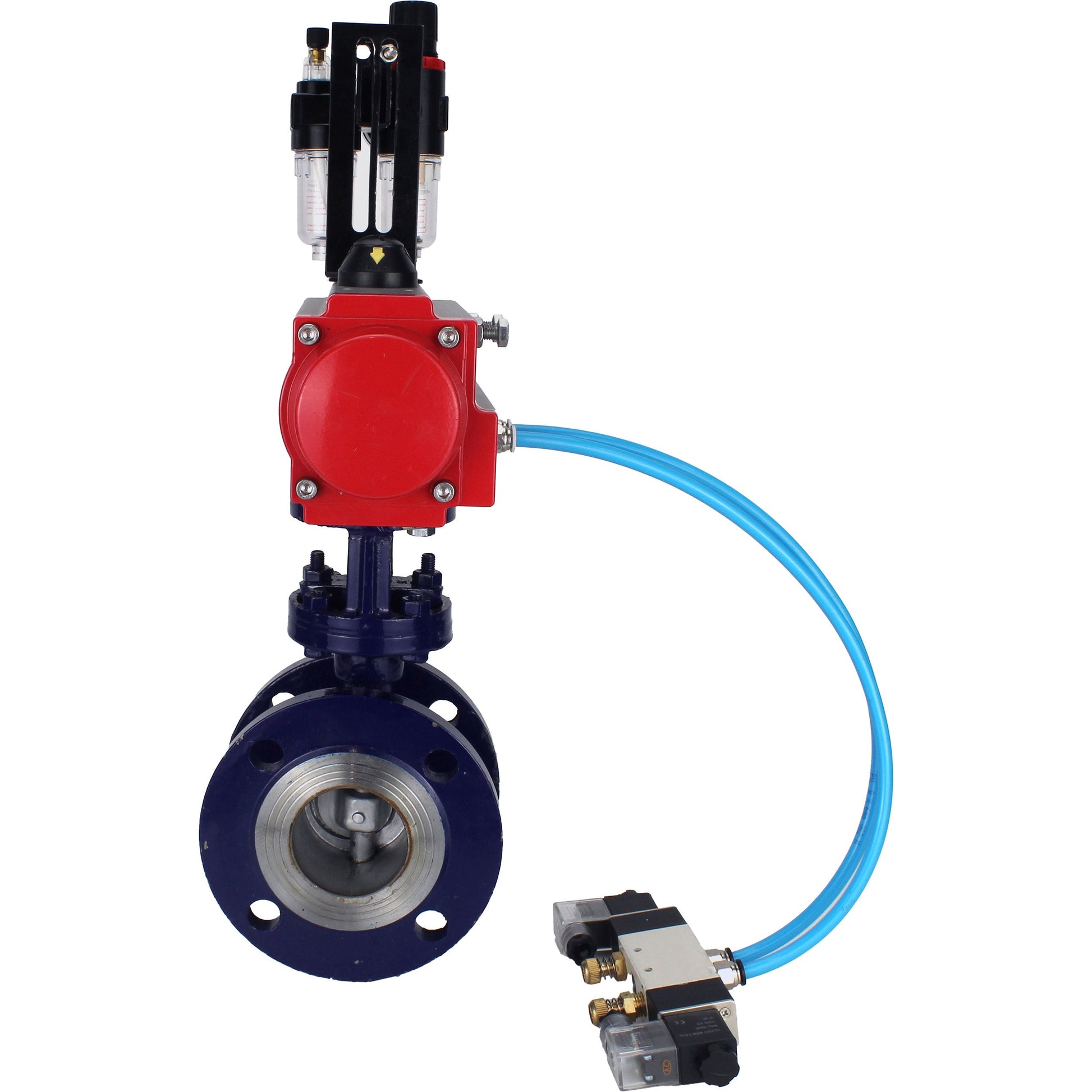

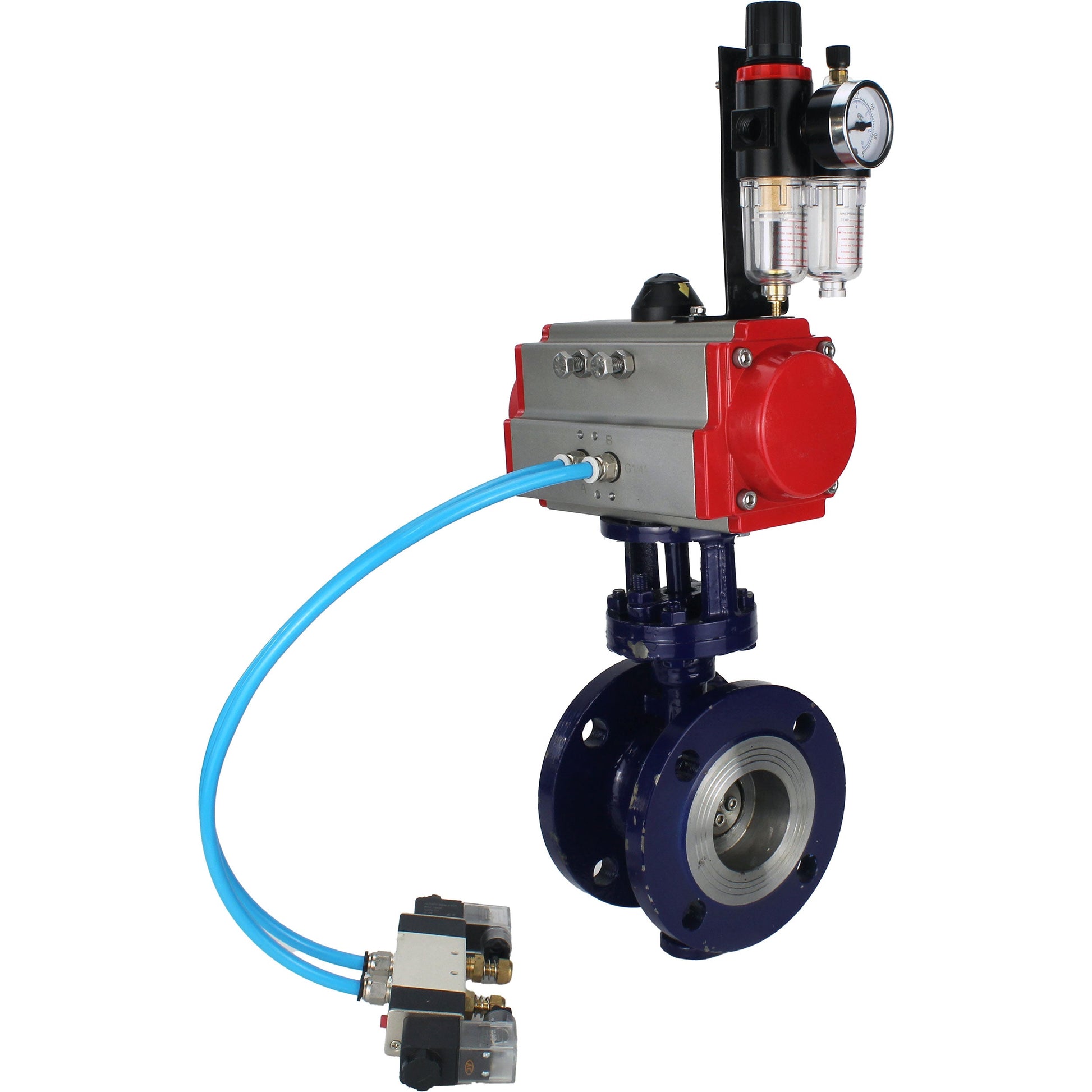

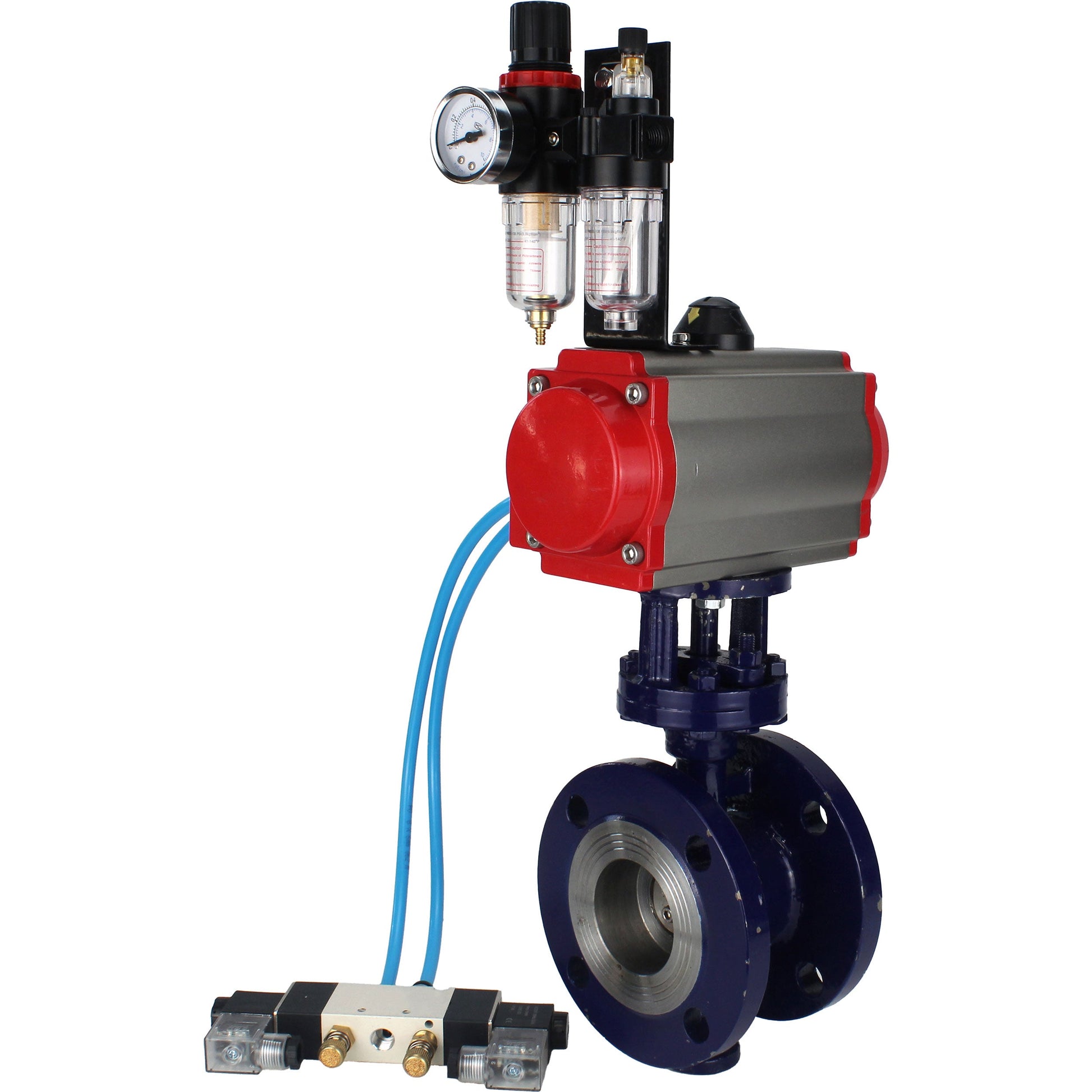

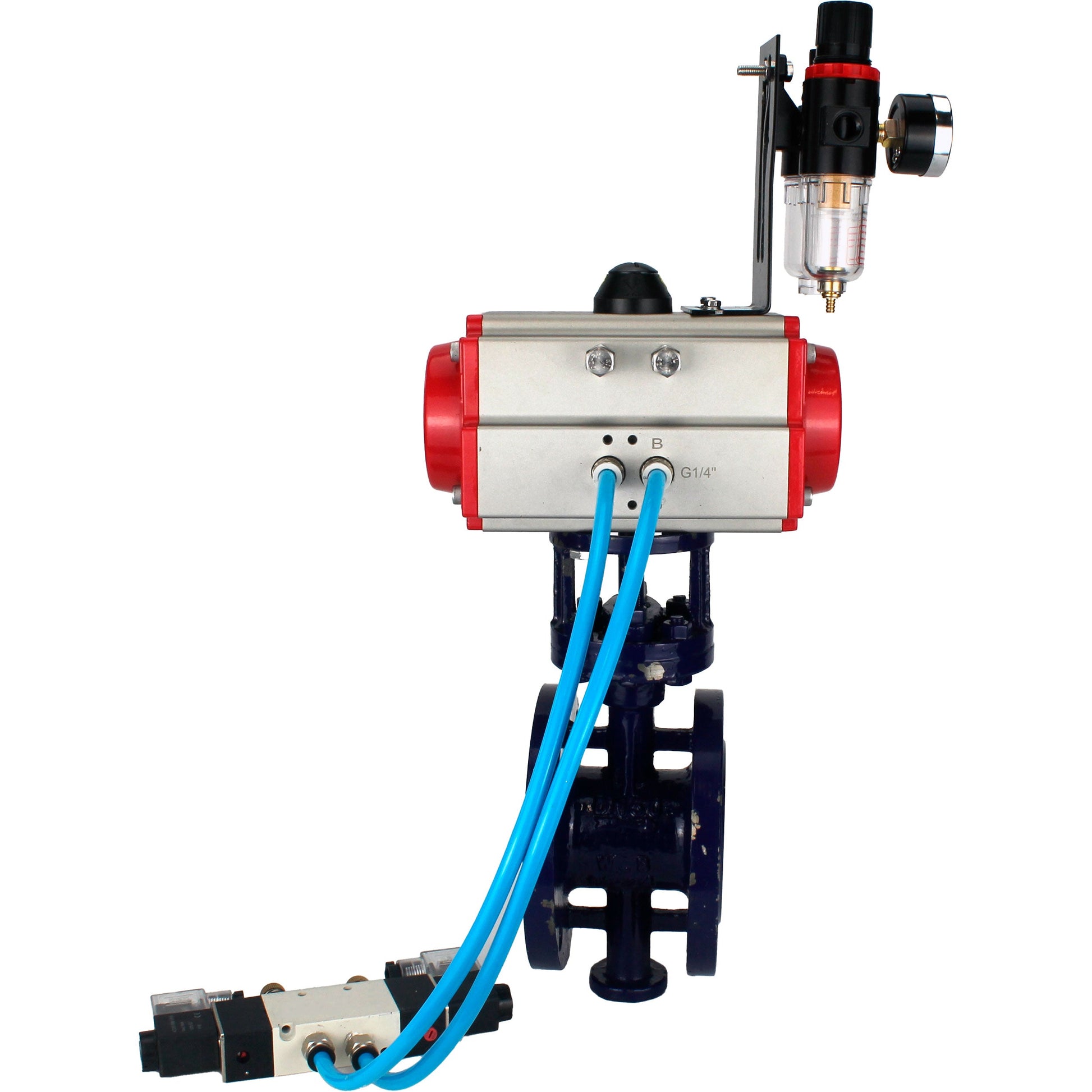

Características técnicas de las válvulas de mariposa DNOVA WBV3EX-3431M-1W-F-ISO, material del cuerpo - Acero al carbono, material del disco - Acero inoxidable AISI 304, sello - Metal, actuador neumático PA-DA doble acción, 4V320-08 220V, ATU AFC2000

Característica	Significado
Tipo de obturador	disco giratorio
Diámetro	50-150 milímetros
Presión nominal	25 bares
Temperatura del entorno de trabajo	de -45 a +425 °C
Solicitud	Suministro de agua, suministro de calor, tuberías de proceso
Tipo de conexión	con brida
Tipo de control	accionamiento neumático
Clase de sellado	A
Vida útil	10 años
Garantizar	12 meses

Actuadores neumáticos rotativos DNOVA de doble efecto PA-DA-XXX

Características técnicas de los actuadores neumáticos rotativos de doble efecto DNOVA PA-DA-XXX:

Característica	Significado
Tipo de accionamiento neumático	doble efecto
Par motor	93-802 Nm
Presión nominal	12 barras
Presión de trabajo	2...8 bares
Diámetro máximo de partícula	menos de 30 Вµm2
Entorno de trabajo	Aire comprimido filtrado o gases no agresivos, aceites
Rango de ajuste	В±5В° para rotación a 0В° y 90В°
Suministro de aire	G1/4"
Temperatura del entorno de trabajo	de -20 a +80 °C
Tipo de conexión	ISO 5211

Distribuidores neumáticos DNOVA 4V320-08 220V

Características técnicas de los distribuidores neumáticos DNOVA 4V320-08 220V:

Característica	Significado
Modelo de distribuidor neumático	4V320-08 220 V
Tensión de alimentación	220 V
Tipo de distribuidor neumático	válvula de carrete
Presión nominal	12 barras
Presión de trabajo	1,5...8 bares
Temperatura ambiente	de -5 a +50 °C
Entorno de trabajo	aire purificado (finura de filtración 40 micras)
Frecuencia de respuesta	5 ciclos/s
Grado de protección	IP65
Control	electromagnético bidireccional
Material del cuerpo	aleación de aluminio y tecnopolímero
Tiempo de respuesta	0,05 segundos
Diámetro de los canales de trabajo	1/4"

Unidades de preparación de aire DNOVA AFC2000

Características técnicas de las unidades de preparación de aire DNOVA AFC2000:

Característica	Significado
Presión de trabajo	8 barras
Presión máxima	10 barras
Rango de presión ajustable	0,5...9 bares
Presión de destrucción	15 bares
Temperatura de funcionamiento	de -5 °C a +60 °C
Conexión de aire	1/4"
Tamaño de las partículas filtradas	40 micras
Viscosidad del aceite	ISO VG 32

Esquema de dimensiones de válvulas de mariposa DNOVA WBV3EX-3431M-1W-F-ISO DN50-150 PN25 cuerpo - acero al carbono WCB, disco - acero inoxidable 304, sello - METAL

Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV3EX-3431M-1W-F-ISO DN50-150 PN25 cuerpo - acero al carbono WCB, disco - acero inoxidable 304, junta - METAL:

Modelo	DN	Yo	D	D1	D2	nвЂ“Г˜d	b	H1	H2
Modelo	mm
DN50	50	108	160	125	99	4-18	20	102	78
DN65	65	112	180	145	118	8-18	22	112	72
DN80	80	114	195	160	132	8-18	24	122	78
DN100	100	127	230	190	156	8В22	24	155	78
DN125	125	140	270	220	184	8вЂ“Г˜26	26	157	95
DN150	150	140	300	250	211	8вЂ“Г˜26	28	170	95
DN200	200	152	360	310	274	12вЂ“Г˜26	30	200	102
DN250	250	165	425	370	330	12вЂ“Г˜30	32	247	108
DN300	300	178	485	430	389	16вЂ“Г˜30	34	274	110

Esquema de dimensiones de actuadores neumáticos rotativos DNOVA de doble efecto PA-DA-XXX

Dimensiones generales y de instalación de los actuadores rotativos neumáticos de doble efecto DNOVA PA-DA-XXX:

Modelo	A, mm	B, mm	C, mm	Re, mm	E, mm	F, mm	G, mm	Mmm	N, mm	Oh, mm	P, mm
PA-DA(SA)-052	108	153	30	41	72	26	15	80	30	34	20
PA-DA(SA)-065	125	174	36	46	89	26	15	80	30	34	20
PA-DA(SA)-083	152	216	46	55	109	26	15	80	30	34	20
PA-DA(SA)-105	189	279	55	64	134	26	25	80	30	41	20
PA-DA(SA)-130	210	308	67.5	70	157	36	25	80	30	62	30
PA-DA(SA)-140	268	405	76	77	174	36	30	130	30	62	30
PA-DA(SA)-160	310	465	87.5	87.5	199	38	30	130	30	62	30
PA-DA(SA)-210	390	542	113	113	257	38	40	130	30	79	30
PA-DA(SA)-270	510	722	146	146	333	38	52	130	30	79	30

Esquema de dimensiones de distribuidores neumáticos DNOVA 4V320-08 220V

Dimensiones generales y de instalación de los distribuidores neumáticos DNOVA 4V320-08 220V:

A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Mmm	82.4
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	83.4
P, mm	22
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4

Esquema de dimensiones de las unidades de preparación de aire DNOVA AFC2000

Esquema de materiales de válvulas de mariposa DNOVA WBV3EX-3431M-1W-F-ISO DN50-150 PN25 cuerpo - acero al carbono WCB, disco - acero inoxidable 304, sello - METAL

Materiales de las piezas de las válvulas de mariposa DNOVA WBV3EX-3431M-1W-F-ISO DN50-150 PN25 cuerpo - acero al carbono WCB, disco - acero inoxidable 304, junta - METAL:

No.	Nombre de la pieza	Material
1	Marco	Acero WCB
2	Disco	acero inoxidable 304
3	Existencias	acero inoxidable 304
4	Sello de silla de montar	metal (revestimiento D507) + grafito
5	Sello de prensaestopas	Acero inoxidable 304 + grafito

Dimensiones generales y de instalación de las unidades de preparación de aire DNOVA AFC2000:

A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5

Boceto de actuadores neumáticos rotativos DNOVA de doble efecto PA-DA-XXX

Diseño de actuadores neumáticos rotativos de doble efecto DNOVA PA-DA-XXX:

No.	Nombre	Cantidad	Material
1	Marco	1	aluminio extruido (acabado anodizado duro)
2	Tapones laterales	2	aluminio fundido
3	Engranaje	1	acero inoxidable (niquelado)
4	Pistón	2	acero/aluminio (oxidación/galvanizado)
5	Tapones	8	acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0-12	acero para muelles (recubrimiento epoxi)
8	Cojinete de pistón	2	plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de empuje	2	plástico de ingeniería
12	Anillo	1	plástico de ingeniería
13	Arandela	1	acero inoxidable
14	Abrazadera de resorte	2	acero inoxidable
15	Indicador	1	plástico
16	Carcasa del indicador	1	plástico
17	Cojinete	1	plástico de ingeniería
18	Leva	1	acero (oxidación/galvanizado)
19	Cojinete	1	NBR
20	Cojinete	1	plástico de ingeniería
21	Cojinete	1	plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	acero inoxidable
25	Tuerca de ajuste	2	acero inoxidable
26	Tornillo de ajuste	2	acero inoxidable
27	Manga	2	aluminio

Body material: Acero carbono
Maximum allowable temperature: 425 °C
Connection type: Con bridas
Control type: Actuador neumático
Operating environment: Agua, Aire, Vapor, Vapor, Aceite, Productos derivados del petróleo, Medios corrosivos, Gas natural y Medios gaseosos
Applications: Suministro de agua, Suministro de calor y Tuberías de proceso
Nominal pressure: 25 bares
Type of seal: Metal
Disc material: Acero inoxidable AISI 304
Manual override: No
Limit switches: No
Supply voltage: 220 V
Type of pneumatic actuator: doble acción
Angle of rotation: 90°
Country of origin: Porcelana
