Descripción
Las válvulas de mariposa están diseñadas para su uso como válvulas de cierre o regulación para controlar caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y papelera, entre otras. Las válvulas se abren y cierran girando el disco 90°. El diseño de triple excentricidad reduce la fricción en los puntos de contacto del disco y el asiento, lo que aumenta la fiabilidad y la vida útil de la compuerta. En este diseño, el vástago está desplazado respecto al eje central del disco y el eje central de la tubería, y las superficies de sellado tienen forma asimétrica. La combinación de los tres desplazamientos al presionar y abrir las superficies de sellado garantiza la ausencia total de fricción, lo que minimiza el desgaste del asiento y el sello durante toda la vida útil de la compuerta.
El reductor HAM permite ajustar manualmente la posición del cuerpo de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es adecuado para válvulas de bola, válvulas de mariposa, válvulas con un ángulo de giro de 90° y para controlar compuertas de aire.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3EX-3431M-1W-F-ISO, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 304, sello: metal, caja de engranajes HAM RQN:
| Tipo de puerta | disco giratorio |
| Diámetro | 50-250 milímetros |
| Presión nominal | 25 bares |
| Temperatura media | -45 a +425 °C |
| Solicitud | Suministro de agua, suministro de calor, tuberías de proceso |
| Tipo de conexión | con brida |
| Tipo de control | Manual (mango, reductor) |
| Clase de sellado | A |
| País del fabricante | Rusia |
| Vida útil | 10 años |
| Garantía | 12 meses. |

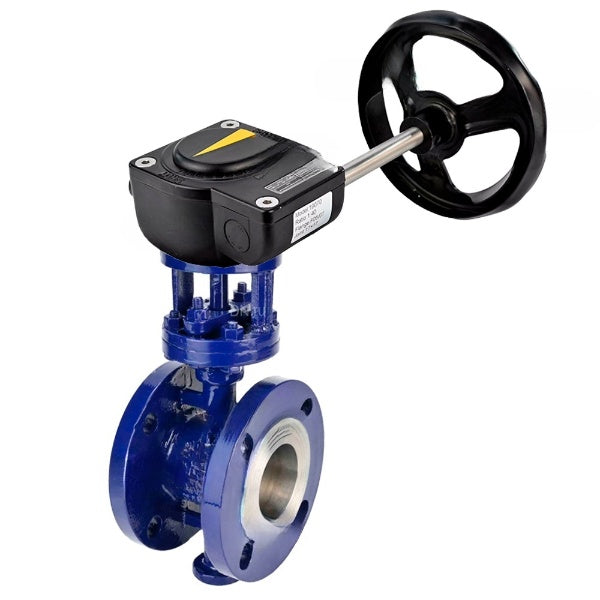

Válvulas de mariposa WBV3EX-3431M-1W-F-ISO, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 304, sello: metal, caja de engranajes HAM RQN
B
B
Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV3EX-3431M-1W-F-ISO, material del cuerpo - Acero al carbono, material del disco - Acero inoxidable AISI 304, sello - Metal, caja de engranajes HAM RQN:
| DN | Largo, mm | Re, mm | D1, mm | D2, mm | nвЂ“Г˜d, mm | b, mm | Alto 1, mm | H2, mm |
| 50 | 108 | 160 | 125 | 99 | 4-18 | 20 | 102 | 78 |
| 65 | 112 | 180 | 145 | 118 | 8-18 | 22 | 112 | 72 |
| 80 | 114 | 195 | 160 | 132 | 8-18 | 24 | 122 | 78 |
| 100 | 127 | 230 | 190 | 156 | 8В22 | 24 | 155 | 78 |
| 125 | 140 | 270 | 220 | 184 | 8вЂ“Г˜26 | 26 | 157 | 95 |
| 150 | 140 | 300 | 250 | 211 | 8вЂ“Г˜26 | 28 | 170 | 95 |
| 200 | 152 | 360 | 310 | 274 | 12вЂ“Г˜26 | 30 | 200 | 102 |
| 250 | 165 | 425 | 370 | 330 | 12вЂ“Г˜30 | 32 | 247 | 108 |
| 300 | 178 | 485 | 430 | 389 | 16вЂ“Г˜30 | 34 | 274 | 110 |
Boceto Válvulas de mariposa DNOVA WBV3EX-3431M-1W-F-ISO, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 304, sello: metal, caja de engranajes HAM RQN
B
B
Materiales de las válvulas de mariposa DNOVA WBV3EX-3431M-1W-F-ISO, material del cuerpo - Acero al carbono, material del disco - Acero inoxidable AISI 304, sello - Metal, caja de engranajes HAM RQN:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | Acero WCB |
| 2 | Disco | acero inoxidable 304 |
| 3 | Provenir | acero inoxidable 304 |
| 4 | Junta del asiento | metal (revestimiento D507) + grafito |
| 5 | Sello de prensaestopas | acero inoxidable 304 + grafito |
Esquema de piezas y materiales Válvulas de mariposa WBV3EX-3431M-1W-F-ISO, material del cuerpo - Acero al carbono, material del disco - Acero inoxidable AISI 304, sello - Metal, caja de engranajes HAM RQN
B
B
Principales datos técnicos y características de los reductores HAM RQNx-xZ-x:
| Temperatura ambiente, °C | -30 a +120 |
| Clase de protección del recinto | IP67 |
| Solicitud | Para diversas industrias donde se requiere control del flujo de fluidos |
| Montaje | horizontal/vertical |
| Ajuste de carrera | 0 - 90 ° (ajustable ± 5 °) |
| Estándar de conexión | ISO 5211 |
Cajas de cambios HAM
B
B
Materiales básicos de los componentes de la caja de cambios HAM:
| - | Nombre | Material |
| 1 | Tornillo | acero inoxidable 304 |
| 2 | Índice | Plástico ABS |
| 3 | Cubrir | aleación de aluminio |
| 4 | Anillo de sellado | NBR70 |
| 5 | Alfiler | acero negro |
| 6 | Engranaje helicoidal | hierro dúctil |
| 7 | Sello | NBR70 |
| 8 | Alojamiento | aleación de aluminio |
| 9 | Perno de ajuste | acero negro |
| 10 | Empaquetadora | acero inoxidable 304 |
| 11 | Tuerca de ajuste | acero inoxidable 304 |
| 12 | Tapa de tuerca | NBR70 |
| 13 | Cojinete | acero en polvo |
| 14 | Eje sin fin | acero 45 |
| 15 | Sello | NBR70 |
| 16 | Eje de transmisión | acero inoxidable 304 |
| 17 | Volante | acero al carbono recubierto de poliéster |
| 18 | Alfiler | acero negro |
Bosquejo HAM RQNx-xZ-x
B
B
Dimensiones generales y de montaje de los reductores HAM RQNx-xZ-x:
| Modelo | JAMÓN RQN1-180Z-T40 |
JAMÓN RQN2-300Z-T37 |
JAMÓN RQN3-540Z-T36 |
JAMÓN RQN4-675Z-T36 |
JAMÓN RQN5-1500Z-T50 |
| Re, mm | 80 | 100 | 120 | 142 | 175 |
| D1, mm | 70 | 90 | 102 | 125 | 140 |
| D2, mm | 50 | 70 | 70 | 102 | 102 |
| n-M1 | 4-M6x10 | 4-M8x12 | 4-M8x10 | 4-M8x10 | 4-M8x10 |
| n-M2 | 4-M8x12 | 4-M10x12 | 4-M10x15 | 4-M12x18 | 4-M16x24 |
| Tamaño pequeño | 17x17 | 17x17 | 22x22 | 24x24 | 27x27 |
| Largo, mm | 115 | 130 | 150 | 180 | 220 |
| L1, mm | 50 | 58 | 65 | 80 | 95 |
| L2, mm | 42 | 50 | 60 | 60 | 78 |
| Mmm | 48 | 58 | 58 | 74 | 84 |
| Alto 1, mm | 19 | 18 | 18 | 21 | 51 |
| d1, mm | 20 | 20 | 20 | 20 | 25 |
| L3, mm | 160 | 160 | 215 | 225 | 325 |
| Ancho, mm | 140 | 200 | 250 | 300 | 400 |
Bosquejo HAM RQNx-xZ-x
B
B
Datos técnicos de los reductores HAM RQNx-xZ-x:
| Modelo | JAMÓN RQN1-180Z-T40 |
JAMÓN RQN2-300Z-T37 |
JAMÓN RQN3-540Z-T36 |
JAMÓN RQN4-675Z-T36 |
JAMÓN RQN5-1500Z-T50 |
| Relación de transmisión | 40:1 | 37:1 | 36:1 | 36:1 | 50:1 |
| Par motor, Nm | 180 | 300 | 540 | 675 | 1500 |
| Tipo de brida ISO | F05/F07 | F07/F09 | F07/F10 | F10/F12 | F10/F14 |
| Peso, kg | 1.2 | 2 | 2.8 | 4.8 | 11 |
