Descripción
La válvula de compuerta de disco de cuarto de vuelta está diseñada para usarse como válvula de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
Los actuadores de cuarto de vuelta están diseñados para el control remoto y local de la rotación de 0° ~ 270° de una válvula de cierre de tipos como válvulas de bola, etc.
Principio de funcionamiento: Los actuadores eléctricos se instalan directamente en las válvulas de las tuberías. Las dimensiones de montaje cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan el recorrido del eje de salida hasta las posiciones finales del actuador de la válvula. Los actuadores están diseñados para funcionar en el modo de tiempo nominal corto S2.
B
B

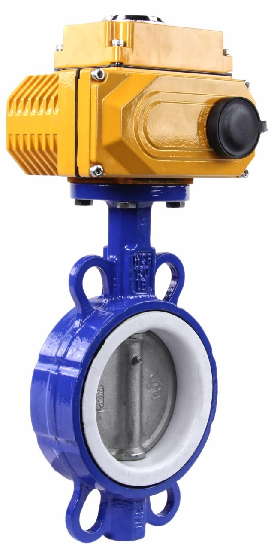

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3432P-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, junta: PTFE, actuador eléctrico QT-N-xEM-A1 220V:
|
Característica |
Valor |
|
Tipo de válvula |
Disco giratorio |
|
Diámetro |
40-250 milímetros |
|
Presión nominal |
16 barras |
|
Temperatura del medio de trabajo |
De -29 a +180 °C |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
|
Tipo de conexión |
Entrebridas |
|
Tipo de control |
Actuador eléctrico |
|
Clase de estanqueidad |
A |
|
País de fabricación |
Porcelana |
|
Vida útil |
10 años |
|
Garantía |
12 meses |
Características técnicas de los actuadores de cuarto de vuelta DNOVA QT-N-xEM-A1 220V:
|
Parámetro |
Valor |
|
Tipo de actuador eléctrico |
cuarto de vuelta |
|
Tensión de alimentación |
220 V |
|
Temperatura ambiente |
De -20 a +70 °C |
|
Solicitud |
Abastecimiento de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
|
Tipo de conexión |
ISO 5211 |
B
B
Dimensiones y tamaños de instalación de la válvula de mariposa de agua DNOVA WBV3432P-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, sello: PTFE, actuador eléctrico QT-N-xEM-A1 220V:
| Diámetro | Alto 1, mm | H2, mm | Alto 3, mm | Dm, mm | Dk, mm | Largo, mm | °C, mm | n-Г˜d, mm |
| DN40 | 56 | 110 | 27 | 71 | 88 | 33 | 110 | 4-18 |
| DN50 | 76 | 162 | 32 | 73 | 90 | 45 | 125 | 4-18 |
| DN65 | 89 | 175 | 32 | 85 | 103 | 48 | 145 | 4-18 |
| DN80 | 95 | 181 | 32 | 100 | 116 | 49 | 160 | 8-18 |
| DN100 | 114 | 200 | 32 | 131 | 151 | 55 | 180 | 4-18 |
| DN125 | 127 | 213 | 32 | 155 | 174 | 58 | 210 | 4-18 |
| DN150 | 140 | 225 | 32 | 184 | 205 | 59 | 240 | 4-23 |
| DN200 | 177 | 260 | 36 | 234 | 255 | 64 | 295 | 4-23 |
| DN250 | 203 | 292 | 36 | 288 | 315 | 70 | 355 | 4-27 |
| DN300 | 242 | 337 | 36 | 340 | 375 | 80 | 410 | 4-27 |
B
B
Dimensiones generales y de instalación de los actuadores de cuarto de vuelta DNOVA QT-N-xEM-A1 220V:
| Modelo | X, mm | Z, mm | Y, mm | Mmm | G, mm |
| QT-003 | 123 | 113 | 123 | - | - |
| QT-005 | 160 | 121 | 146 | 40 | 114 |
| QT-008 | 188 | 127 | 145 | 40 | 114 |
| QT-010 | 189 | 129 | 163 | 40 | 114 |
| QT-015 | 189 | 129 | 163 | 40 | 114 |
| QT-030 | 268 | 164 | 212 | 40 | 114 |
| QT-040 | 268 | 164 | 212 | 40 | 114 |
| QT-060 | 268 | 164 | 255 | 40 | 114 |
B
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV3432P-2W-Fb-H, material del cuerpo: acero al carbono, material del disco: acero inoxidable AISI 316L, junta: PTFE, actuador eléctrico QT-N-xEM-A1 220V:
|
- |
Nombre |
Material |
|
1 |
Cuerpo |
Acero al carbono WCB |
|
2 |
Empaquetadora |
PTFE |
|
3 |
Desct |
Acero AISI 316L |
|
4 |
Provenir |
Acero AISI 316L |
|
5 |
Semental |
Acero AISI 316L |
|
6 |
Cojinete |
PTFE |
|
7 |
Anillo de sellado |
Nitrilo NBR |
|
8, 9 |
Placa, Mango |
Acero carbono |
B
Construcción de actuadores de cuarto de vuelta DNOVA QT-N-xEM-A1 220V:
|
- |
Nombre |
|
1 |
Eje de salida |
|
2 |
Candado de cable |
|
3 |
Limitador mecánico |
|
4 |
Llave manual |
|
5 |
Cuerpo |
|
6 |
Caja modular |
|
7 |
Cubrir |
|
8 |
Ventana de visualización |
|
9 |
Protección contra el polvo |
B
