Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto PA-DA-XXX y los actuadores rotativos neumáticos PA-SA-XXX con resorte de retorno están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o sistema de control con rango de señal de salida CC analógica de 4 a 20 mA.
Principio de funcionamiento: El posicionador funciona mediante el equilibrio de fuerzas. Utiliza un dispositivo de tipo boquilla-aleta y un servomecanismo de retroalimentación (sistema de resorte y palanca) para equilibrar las fuerzas de control y retroalimentación cuando el actuador neumático (válvula) alcanza la posición correspondiente a la señal de control.
B
B

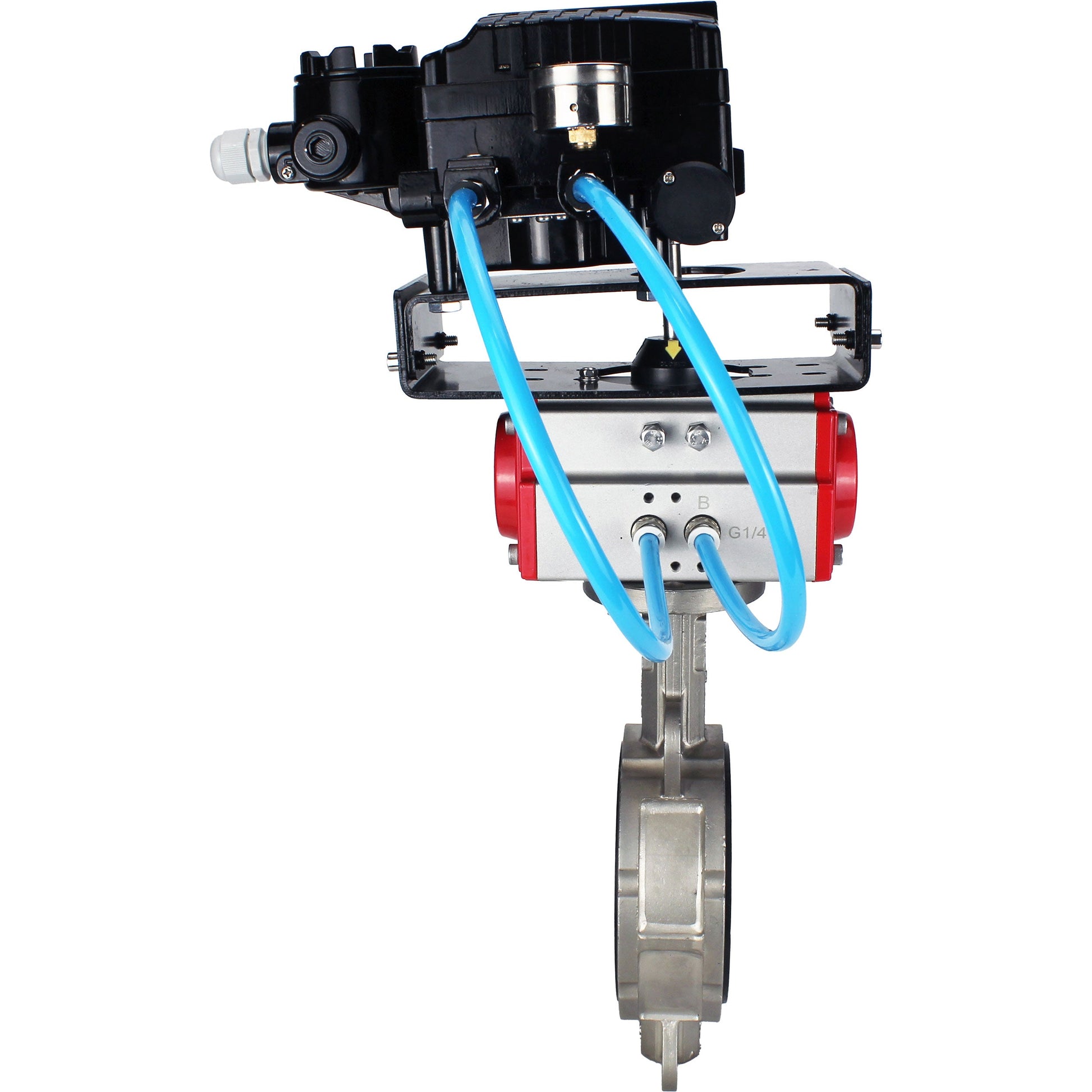

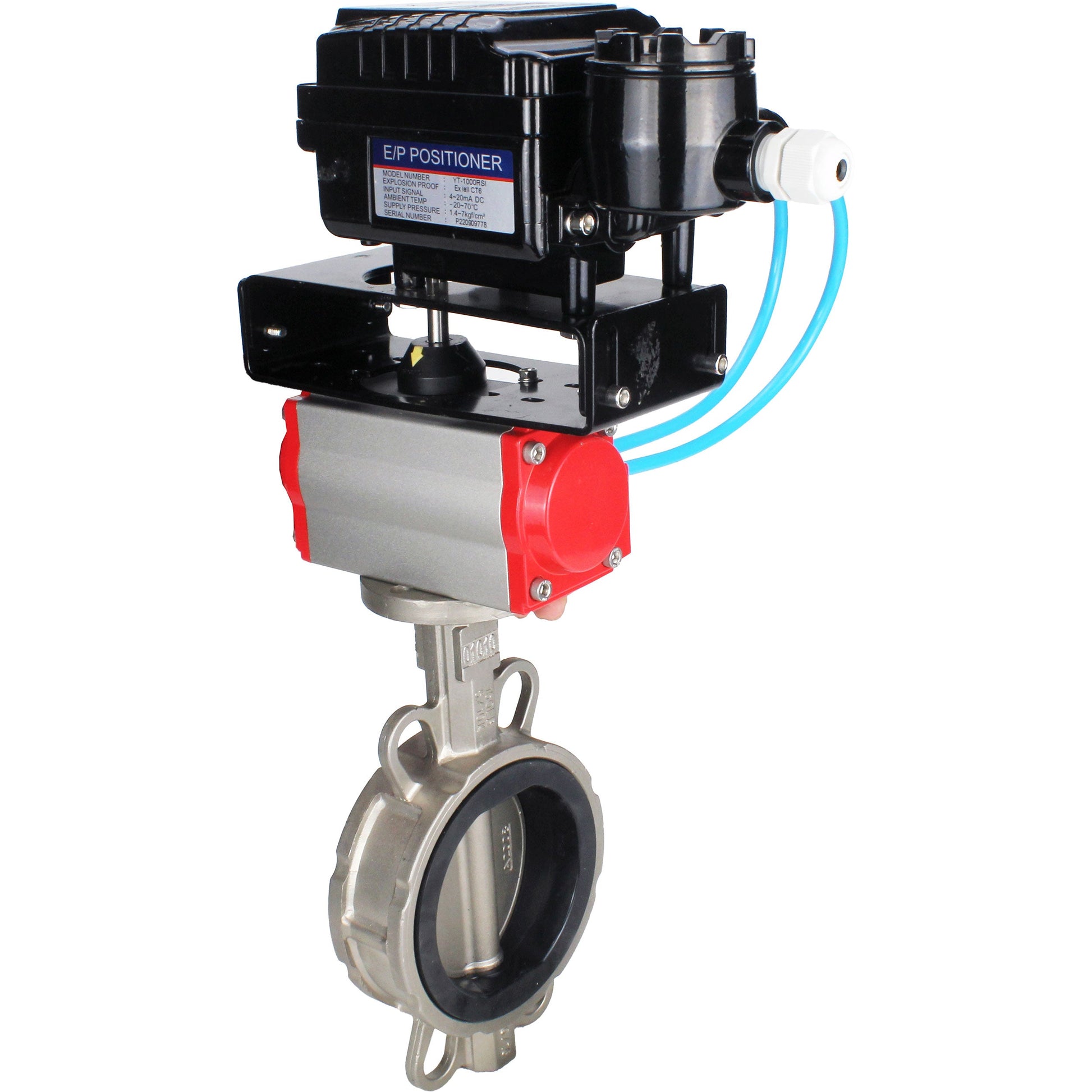

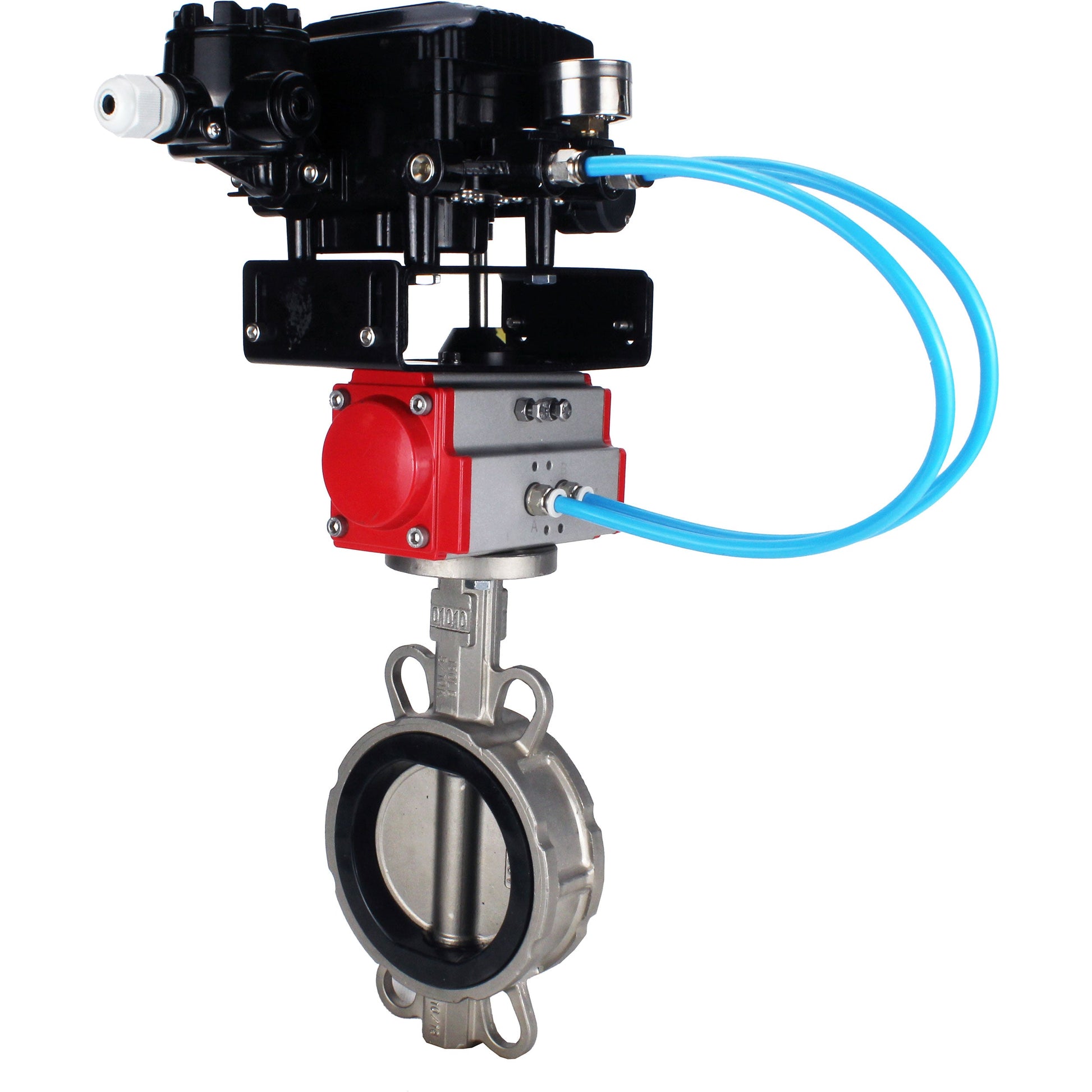

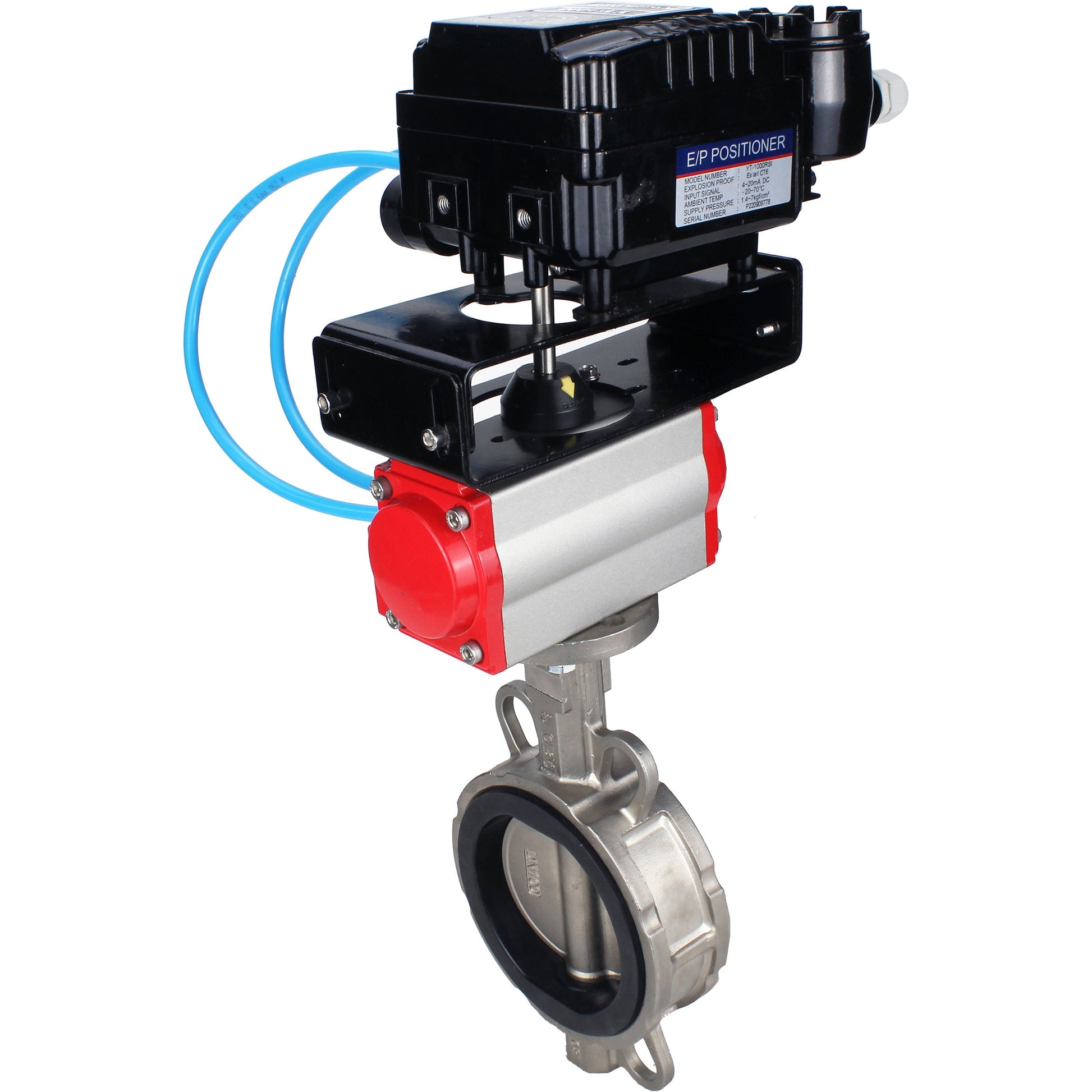

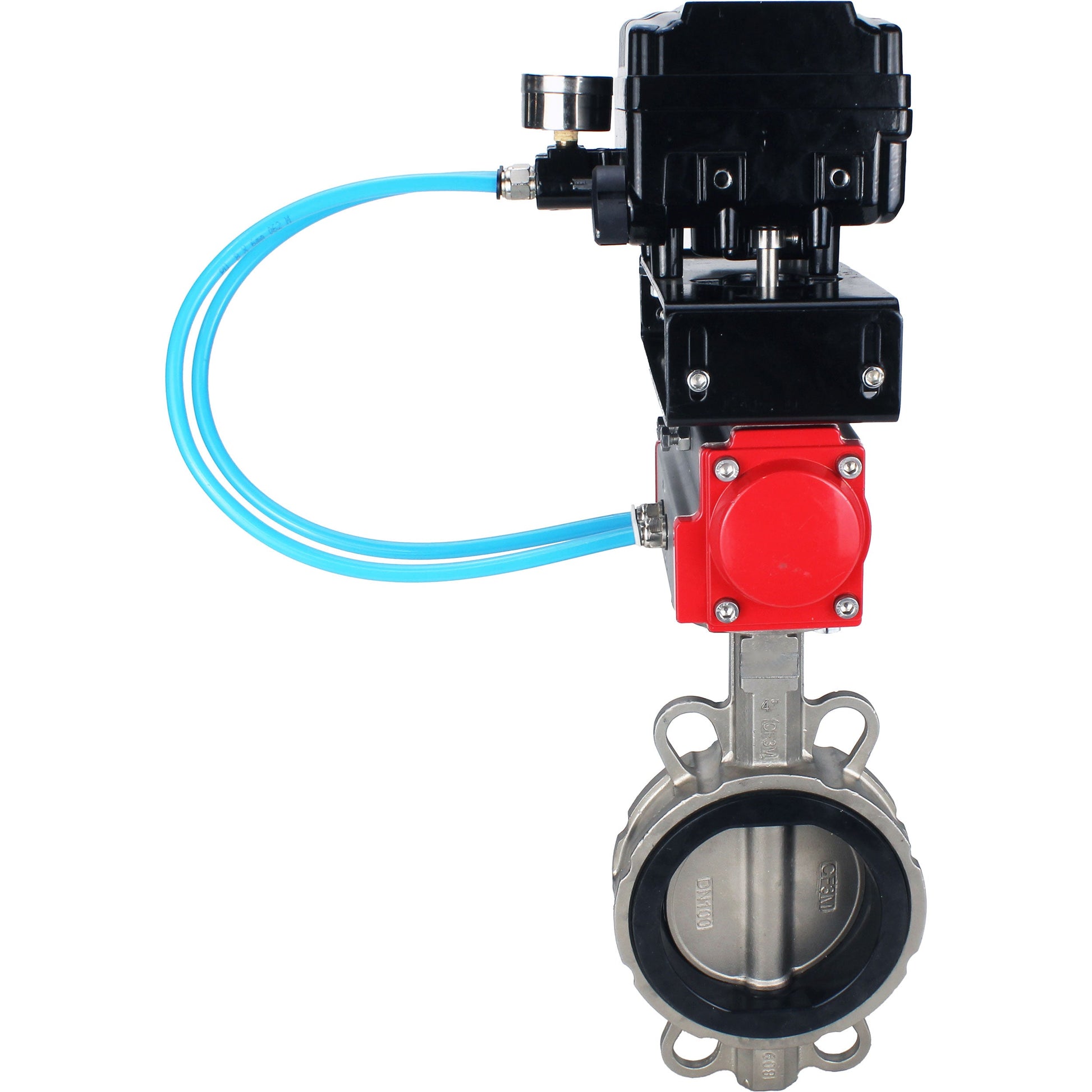

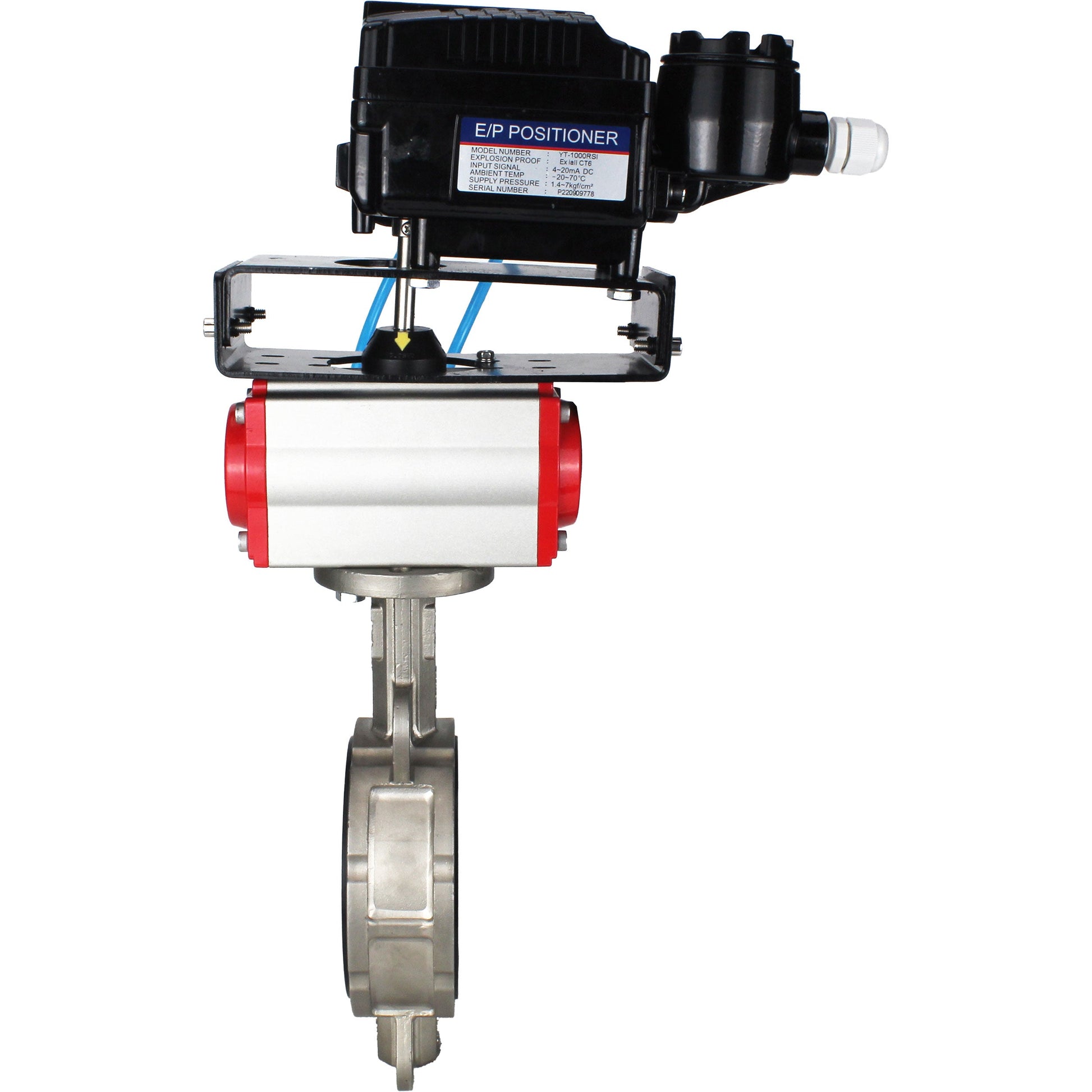

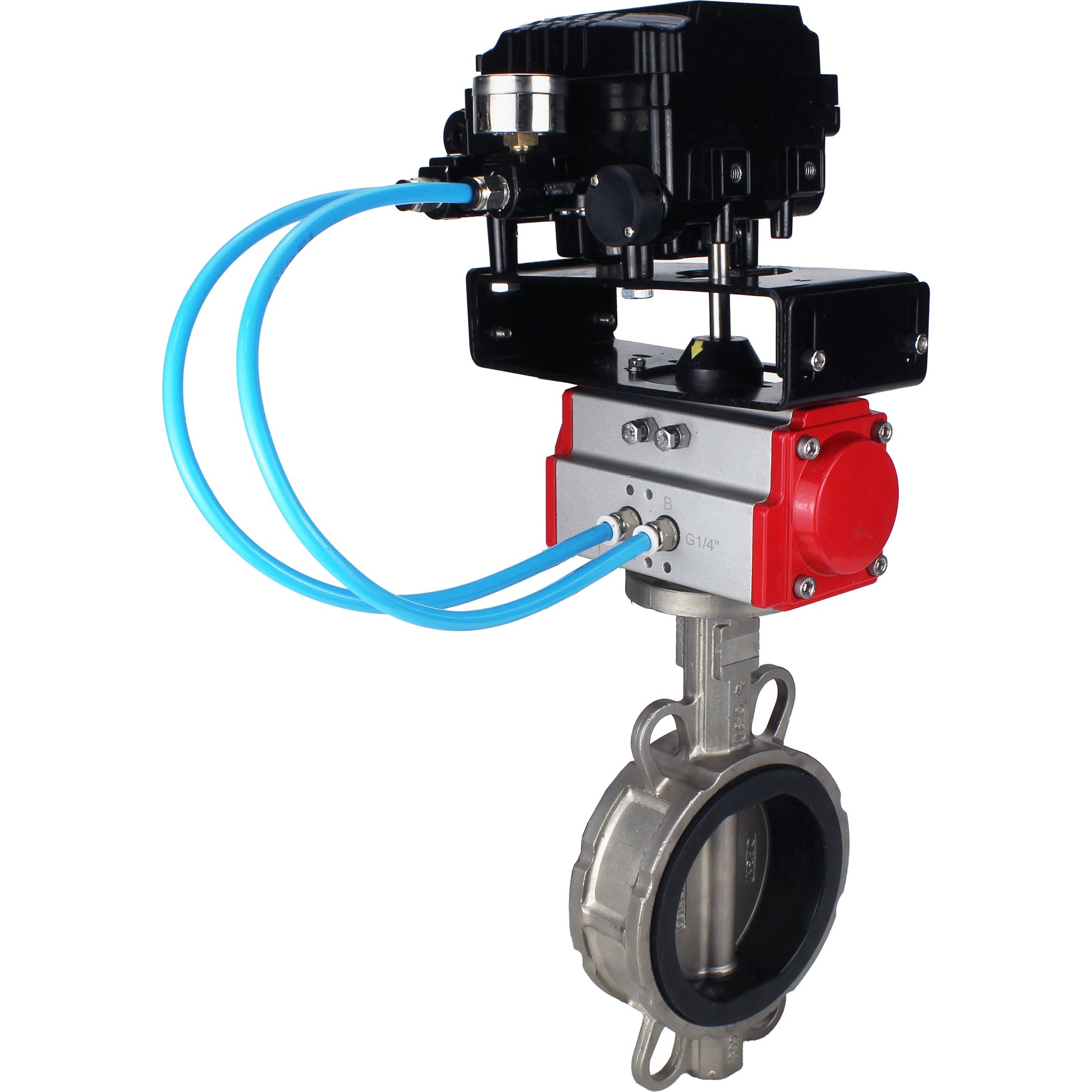

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV3131N-2W-Fb-H, material del cuerpo: acero inoxidable AISI 304, material del disco: acero inoxidable AISI 304, sello: NBR, actuador neumático PA-DA de doble acción, posicionador YT-1000RSN con retroalimentación:
| Característica | Significado |
| Tipo de puerta | disco giratorio |
| Diámetro | 50-250 milímetros |
| Presión nominal | 16 barras |
| Temperatura del medio de trabajo | -10 a +90 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | actuador neumático |
| Clase de sellado | A |
| País del fabricante | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses. |
Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA doble acción, posicionador YT-1000RSN con retroalimentación
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA doble acción, posicionador YT-1000RSN con retroalimentación:
| Diámetro | A, mm | B, mm | C, mm | PCD, mm | Diámetro interior, mm | Mmm | QВ° |
| DN50 | 72.5 | 130.5 | 43 | 125 | 19 | 220 | 45 |
| DN65 | 77.5 | 146.5 | 46 | 145 | 19 | 220 | 45 |
| DN80 | 92 | 156 | 46 | 160 | 19 | 220 | 22.5 |
| DN100 | 109 | 168.5 | 52 | 180 | 19 | 260 | 22.5 |
| DN125 | 127 | 190.5 | 56 | 210 | 19 | 260 | 22.5 |
| DN150 | 141 | 213.5 | 56 | 240 | 23 | 260 | 22.5 |
| DN200 | 166 | 246.5 | 60 | 295 | 23 | - | 15 |
| DN250 | 203 | 283 | 68 | 355 | 28 | - | 15 |
Boceto Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, actuador neumático PA-DA doble acción, posicionador YT-1000RSN con retroalimentación
B
B
Materiales de las válvulas de mariposa DNOVA WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, junta - NBR, actuador neumático PA-DA de doble acción, posicionador YT-1000RSN con retroalimentación:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | acero inoxidable 304 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Junta del asiento | NBR |
| 4 | Provenir | acero inoxidable SS 416 |
| 5 | Manejar | acero carbono |
Esquema de piezas y materiales Válvulas de mariposa WBV3131N-2W-Fb-H, material del cuerpo - Acero inoxidable AISI 304, material del disco - Acero inoxidable AISI 304, sello - NBR, actuador neumático PA-DA doble acción, posicionador YT-1000RSN con retroalimentación
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Parámetros técnicos de los posicionadores rotativos electroneumáticos:
| Nombre | Valor |
| Señal de entrada de control, mA | 4 ~ 20 |
| Resistencia interna, ohmios | 250(±15) |
| Presión de entrada, bar | 1,4~7 |
| Ángulo de recorrido de la palanca | 0~90° |
| Rosca de conexión de aire comprimido | 1/4" |
| Rosca de conexión del manómetro | 1/8" |
| Prensaestopas | G1/2″ |
| Tipo de protección | IP66 |
| Caudal de aire comprimido, l/min | 3 |
| Caudal de aire de salida, l/min | 80 |
| Material de la carcasa | fundición de aluminio |
Posicionadores rotativos electroneumáticos
B
B
Dimensiones y dimensiones de los posicionadores rotativos electroneumáticos:
| Modelo de posicionador | YT-1000RSN |
| A, mm | 224.3 |
| B, mm | 166.5 |
| C, mm | 117.5 |
| Re, mm | 132.3 |
| E, mm | 6 |
| F, mm | 122 |
| G, mm | 45 |
| Mmm | 45 |
| Yo, mm | 23 |
| J, mm | 27 |
| K, mm | 32.5 |
| Largo, mm | 35.5 |
| Mmm | 91.8 |
| N, mm | 37.2 |
| Oh, mm | 43.5 |
| P, mm | 26.5 |
| Q, mm | 33 |
| R, mm | 80.25 |
| Tamaño pequeño | 62.5 |
| T, mm | 8 |
| U1, mm | 70 |
| U2, mm | 93 |
| V1, mm | 40 |
| V2, mm | 63 |
| Ancho, mm | 26 |
| X, mm | 32 |
| Y, mm | 9 |
| Z, mm | 24 |
Esquema de dimensiones y dimensiones de posicionadores rotativos electroneumáticos
