Descripción
La válvula de mariposa WBV1632E-2W-Fb está diseñada para su uso como válvula de cierre o regulación para el control de caudal en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores neumáticos PA-DA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Los actuadores neumáticos 4m310-08 220 V se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR, para la instalación de actuadores a través de orificios pasantes en el cuerpo.
La unidad de tratamiento de aire AFC2000 está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático con un amplio rango de capacidad, de 500 a 10 000 litros/min. El lubricador añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para una mayor lubricación de componentes de control como cilindros y válvulas neumáticas.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, sello: EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220V, ATU AFC2000:
| Diámetro nominal DN, mm | 40 - 300 |
| Presión nominal PN, bar | 16 |
| Temperatura del medio de trabajo t, °C | -20 a +110 |
| Medio de trabajo | agua, vapor, medios agresivos y líquidos con contenido abrasivo (cemento, arena, alúmina, etc.) |
| Dirección del flujo | de dos caras |
| Tipo de control | DN40-200 - manija |
| DN250-300 - reductor | |
| Conexión de tubería | entrebridas |
| Material del cuerpo | hierro fundido QT450 |
| Material de sellado | EPDM con revestimiento resistente al desgaste |
| Vida útil, años | 10 |

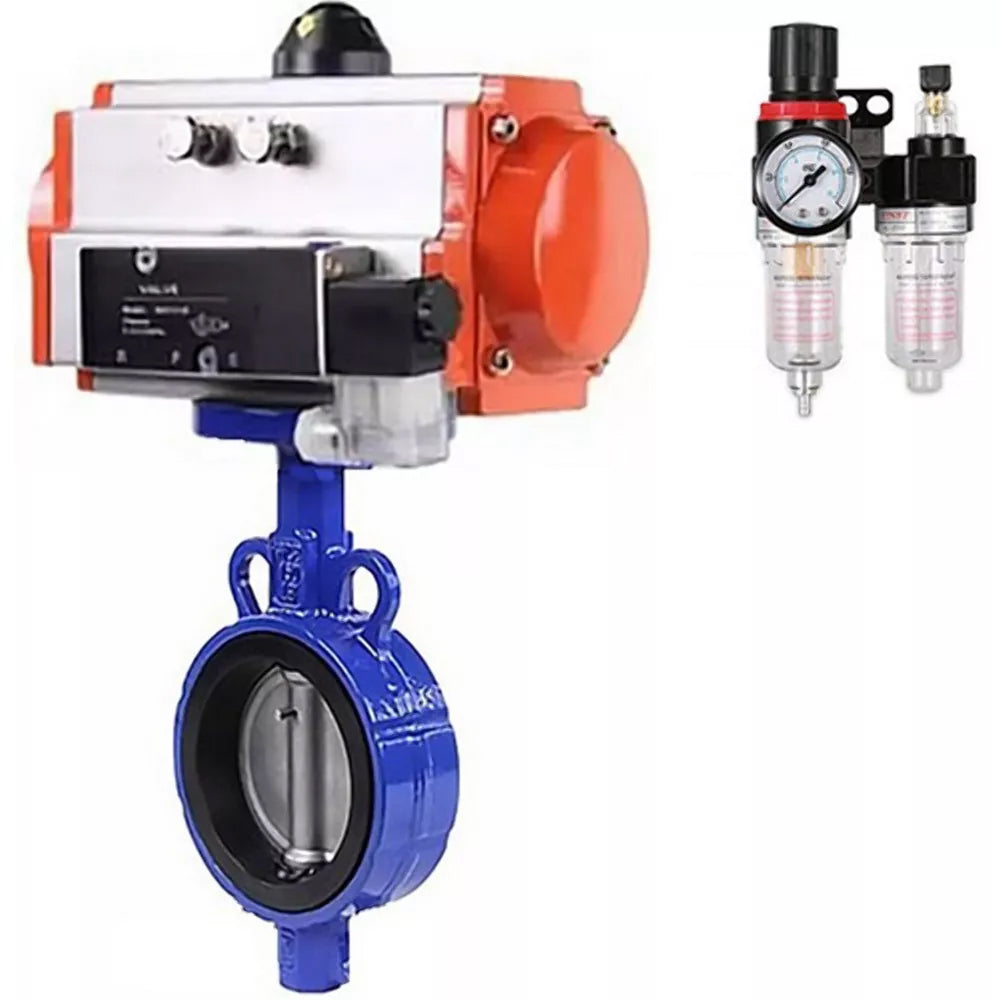

Válvulas de mariposa WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220 V, ATU AFC2000
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220V, ATU AFC2000:
| DN | Largo, mm | Mmm | Alto 1, mm | D2, mm | D1, mm | nd, mm |
| 40 | 43 | 147 | 70 | 92 | 125 | 4- Г˜23 |
| 50 | 43 | 147 | 70 | 92 | 125 | 4- Г˜23 |
| 65 | 46 | 155 | 76 | 110 | 145 | 4- Г˜23 |
| 80 | 46 | 164 | 92 | 121 | 160 | 8- Г˜20 |
| 100 | 52 | 175 | 106 | 153 | 180 | 4- Г˜23 |
| 125 | 56 | 194 | 119 | 176 | 210 | 4- Г˜23 |
| 150 | 56 | 206 | 132 | 207 | 240 | 4- Г˜25 |
| 200 | 60 | 237 | 162 | 259 | 295 | 4- Г˜25 |
| 250 | 68 | 282 | 200 | 316 | 355 | 4-Г˜28 |
| 300 | 78 | 311 | 225 | 370 | 410 | 4-Г˜28 |
Válvulas de mariposa WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220 V, ATU AFC2000
B
B
Materiales de las válvulas de mariposa DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220V, ATU AFC2000:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | hierro fundido QT450 |
| 2 | Disco | acero inoxidable 316L |
| 3 | Junta del asiento | Material resistente al desgaste EPDM+ (silicona+grafito) |
| 4 | Provenir | acero 2Cr13 |
Esquema de piezas y materiales Válvulas de mariposa WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220V, ATU AFC2000
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Características técnicas de la válvula neumática 4m310-08 220V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de cerramiento | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
B
Parámetros principales de la unidad de tratamiento de aire AFC2000:
| Presión de funcionamiento, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de rotura, barra | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | -5 a +60 |
| Tamaño de partícula del filtro, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0,395 |
| Composición del conjunto | filtro separador de humedad, regulador de presión, lubricador, soporte |
Unidad de tratamiento de aire AFC2000
