Descripción

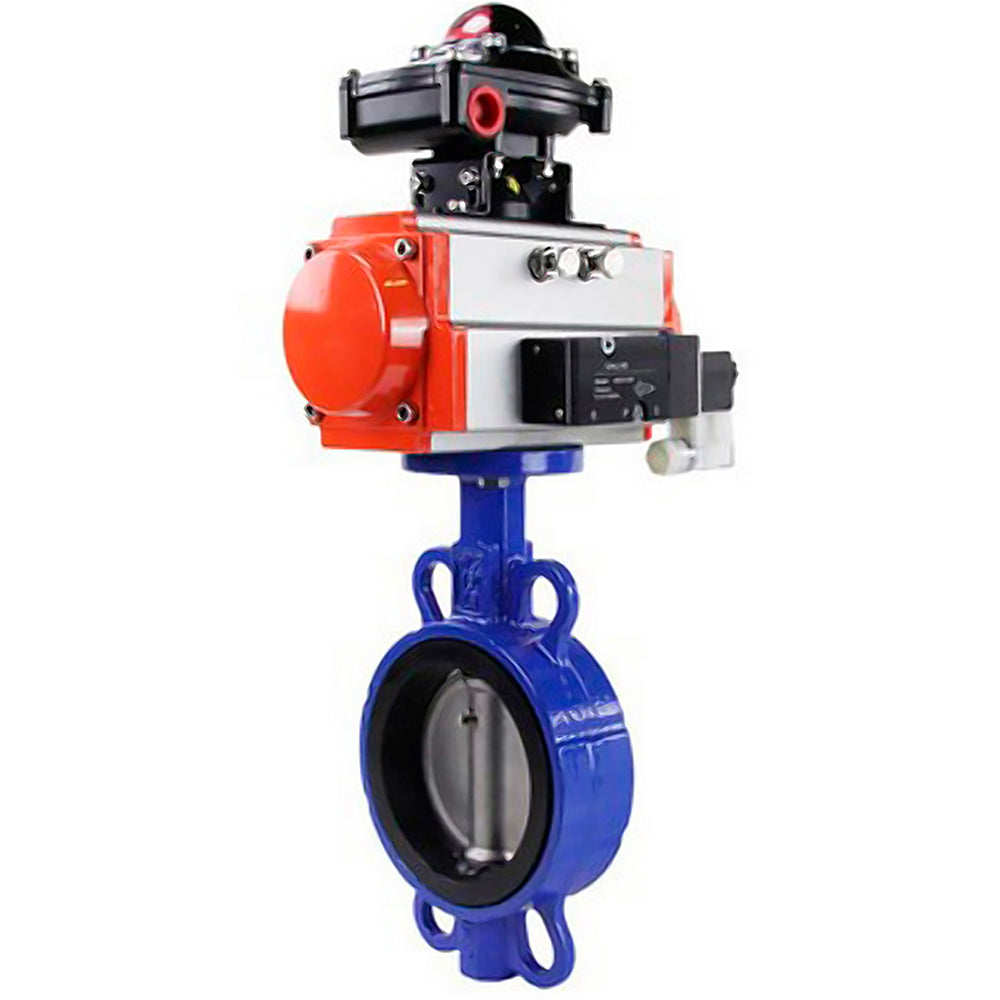

La válvula de mariposa WBV1632E-2W-Fb está diseñada para su uso como válvula de cierre o control de caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: La válvula se abre y se cierra girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario.
Los actuadores neumáticos PA-SA están diseñados para automatizar el control de válvulas de cierre industriales (válvulas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para su uso tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Los distribuidores neumáticos 4m310-08 220v 220V se utilizan para el control en sistemas neumáticos con superficie de contacto NAMUR, para la instalación de distribuidores a través de orificios pasantes en el cuerpo.
El interruptor de límite APL-510N EX está diseñado para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de la válvula. Se instala sobre la superficie del accionamiento neumático y se conecta al eje de accionamiento (norma DIN). En una caja sellada, por lo general, hay dos sensores que rastrean la posición del eje de accionamiento y emiten señales en posiciones extremas. La indicación visual de la posición se puede observar en el cuerpo de la unidad: un indicador visual 3D ROJO - CERRADO y AMARILLO - ABIERTO.
B
B
Características técnicas de las válvulas de mariposa DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador neumático PA-SA con muelles de retorno, 4M310-08 220V, LSU APL-510N EX
| Parámetro | Significado |
| Diámetro nominal DN, mm | 40 - 300 |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo t, °C | de -20 a +110 |
| Entorno de trabajo |
agua, vapor, ambientes agresivos y líquidos con contenido abrasivo (cemento, arena, alúmina, etc.) |
| Dirección del flujo | bilateral |
| Tipo de control |
DN40-200 - manija DN250-300 - reductor |
| Conexión a la tubería | entre bridas |
| Material del cuerpo | hierro fundido QT450 |
| Material del sello | EPDM con revestimiento resistente al desgaste |
| Vida útil, años | 10 |
B
B
Esquema de partes de válvulas de disco rotativo DNOVA WBV1132N-2W-Fb DN40-300 PN16
B
Detalles generales y materiales de las válvulas de mariposa DNOVA WBV1132N-2W-Fb DN40-300 PN16
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido QT450 |
| 2 | Disco | Acero inoxidable 316L |
| 3 | Sello de silla de montar |
EPDM + material resistente al desgaste (silicona+grafito) |
| 4 | Existencias | acero 2Cr13 |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV1132N-2W-Fb DN40-300 PN16
B
Peso general y dimensiones de las válvulas de mariposa DNOVA WBV1132N-2W-Fb DN40-300 PN16
| DN | Yo | H | H1 | D2 | D1 | Dakota del Norte |
| DN40 | 43 | 147 | 70 | 92 | 125 | 4- Г˜23 |
| DN50 | 43 | 147 | 70 | 92 | 125 | 4- Г˜23 |
| DN65 | 46 | 155 | 76 | 110 | 145 | 4- Г˜23 |
| DN80 | 46 | 164 | 92 | 121 | 160 | 8- Г˜20 |
| DN100 | 52 | 175 | 106 | 153 | 180 | 4- Г˜23 |
| DN125 | 56 | 194 | 119 | 176 | 210 | 4- Г˜23 |
| DN150 | 56 | 206 | 132 | 207 | 240 | 4- Г˜25 |
| DN200 | 60 | 237 | 162 | 259 | 295 | 4- Г˜25 |
| DN250 | 68 | 282 | 200 | 316 | 355 | 4-Г˜28 |
| DN300 | 78 | 311 | 225 | 370 | 410 | 4-Г˜28 |
B
B
Boceto de piezas del actuador neumático DNOVA PA-SA
B
B
Partes y materiales generales de actuadores neumáticos DNOVA PA-SA
| No. | Detalle | Cantidad | Material |
| 1 | Marco | 1 | aluminio extruido |
| 2 | Tapones laterales | 2 | aluminio fundido |
| 3 | Engranaje | 1 | acero inoxidable |
| 4 | Pistón | 2 | acero/aluminio |
| 5 | Tapones | 8 | acero inoxidable |
| 6 | Anillo de pistón | 2 | NBR |
| 7 | Ballestas | 0-12 | acero para resortes |
| 8 | Cojinete de pistón | 2 | plástico de ingeniería |
| 9 | Anillo de pistón | 2 | NBR |
| 10 | Enchufar | 2 | NBR |
| 11 | Anillo de empuje | 2 | plástico de ingeniería |
| 12 | Anillo | 1 | plástico de ingeniería |
| 13 | Arandela | 1 | acero inoxidable |
| 14 | Abrazadera de resorte | 2 | acero inoxidable |
| 15 | Indicador | 1 | plástico |
| 16 | Carcasa del indicador | 1 | plástico |
| 17 | Cojinete | 1 | plástico de ingeniería |
| 18 | Leva | 1 | acero |
| 19 | Cojinete | 1 | NBR |
| 20 | Cojinete | 1 | plástico de ingeniería |
| 21 | Cojinete | 1 | plástico de ingeniería |
| 22 | Anillo de sellado | 2 | NBR |
| 23 | Anillo de sellado | 2 | NBR |
| 24 | Cojinete | 2 | acero inoxidable |
| 25 | Tuerca de ajuste | 2 | acero inoxidable |
| 26 | Tornillo de ajuste | 2 | acero inoxidable |
| 27 | Manga | 2 | aluminio |
B
B
Esquema de dimensiones de actuadores neumáticos DNOVA PA-SA
B
Parámetros generales de peso y dimensiones de los actuadores neumáticos DNOVA PA-SA
| Modelo | A, mm | B, mm | C, mm | G, mm | d1 | d2 | Yo | A | Mmm | N, mm | Peso, kg |
| DNOVA PA-SA-052 | 153 | 71 | 98 | 15 | F03 | F05 | 4-M5x8 | 4-M6x10 | 80 | 30 | 1.3 |
| DNOVA PA-SA-065 | 174 | 82 | 115 | 15 | F05 | F07 | 4-M6x10 | 4-M8x12 | 80 | 30 | 2.1 |
| DNOVA PA-SA-083 | 216 | 101 | 135 | 15 | F05 | F07 | 4-M6x10 | 4-M8x12 | 80 | 30 | 3.7 |
| DNOVA PA-SA-105 | 279 | 119 | 160 | 25 | F07 | F10 | 4-M8x12 | 4-M10x16 | 80 | 30 | 7.1 |
| DNOVA PA-SA-130 | 308 | 137.5 | 193 | 25 | F07 | F10 | 4-M8x12 | 4-M10x16 | 80 | 30 | 10.9 |
| DNOVA PA-SA-140 | 405 | 153 | 210 | 30 | F10 | F12 | 4-M10x16 | 4-M12x20 | 130 | 30 | 15.7 |
| DNOVA PA-SA-160 | 465 | 175 | 237 | 30 | F10 | F12 | 4-M10x16 | 4-M12x20 | 130 | 30 | 23.6 |
| DNOVA PA-SA-210 | 542 | 226 | 295 | 40 | / | F14 | / | 4-M12x20 | 130 | 30 | 46.6 |
| DNOVA PA-SA-270 | 722 | 292 | 371 | 52 | / | F16 | / | 4-M20x24 | 130 | 30 | 98.3 |
| DNOVA PA-SA-300 | 825 | 335 | 392 | 52 | / | F16 | / | 4-M20x24 | 130 | 30 | 143 |
| DNOVA PA-SA-350 | 866 | 385 | 448 | 52 | / | F16 | / | 4-M20x24 | 130 | 30 | 188 |
B
B
Características técnicas del distribuidor neumático 4m310-08 220v 220V
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1.5…8 |
| Entorno de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | de +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | Hay |
| Grado de protección | IP 65 |
| Fijación | a través de agujeros en el cuerpo |
| Material del cuerpo | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
B
Bloque de interruptor de límite DNOVA APL-510N EX
B
Características de la unidad de final de carrera DNOVA APL-510N EX
| Parámetro | Significado |
| Marco |
Resistente a la intemperie IP67/ NEMA4 4X,7,9 A prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles |
- actuadores neumáticos de cuarto de vuelta; - cualquier actuador con una rotación del eje de 90° |
| Ángulo de rotación completo | 90° |
| Entradas de cables | 2 x NPT 3/4" |
| Conexión eléctrica | terminales de abrazadera de tornillo de 8 puntos (0,08 – 2,5) mm² |
| Rosca de entrada de cable | 2 x NPT 3/4" |
| Tipo de indicador visual | hemisferio bicolor: ABIERTO - amarillo CERRADO - rojo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | de -20 a +66 |
| Recurso promedio, ciclos | 10.000.000 |
| Peso, kg | 1.8 |
