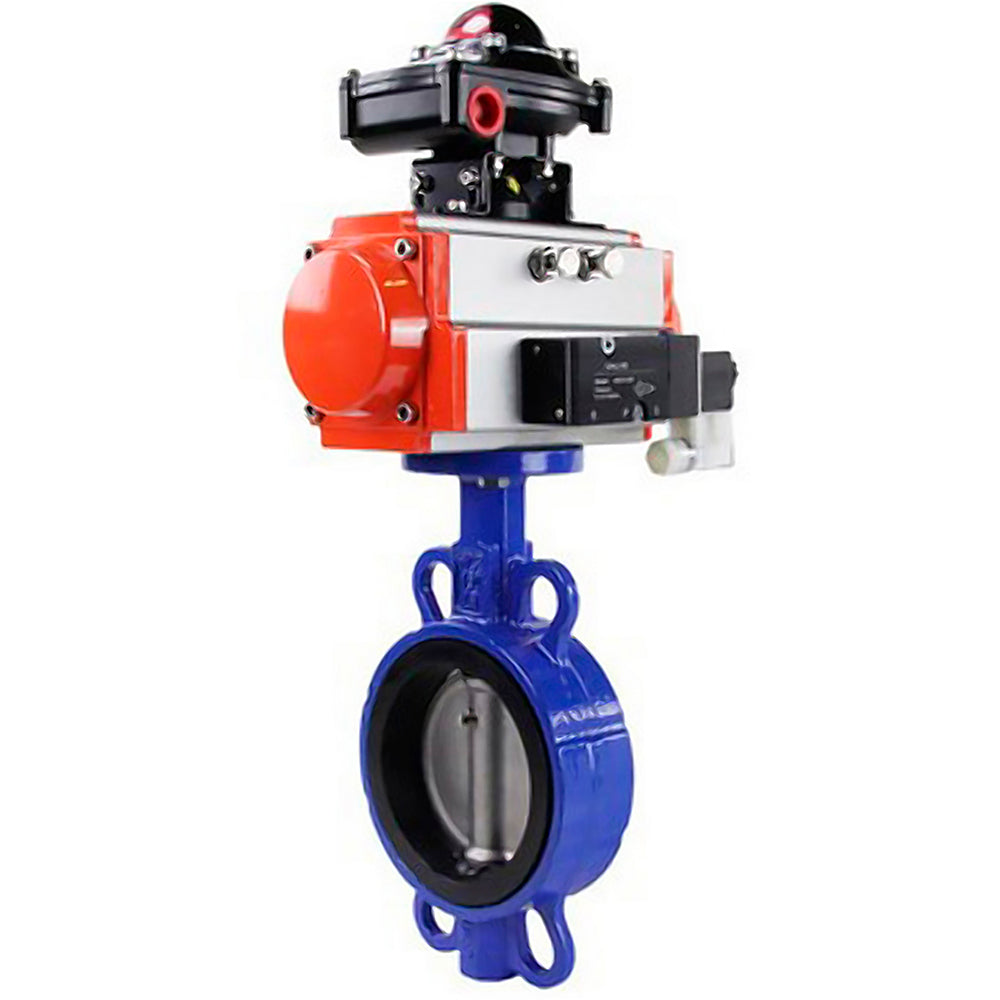

La válvula de mariposa WBV1632E-2W-Fb está diseñada para su uso como válvula de cierre o regulación para el control de caudal en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Principio de funcionamiento: Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

Los actuadores neumáticos PA-DA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

Los actuadores neumáticos 4m310-08 220V se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR para la instalación de actuadores a través de orificios pasantes en el cuerpo.

El interruptor de límite APL-210N está diseñado para la señalización visual y eléctrica de las posiciones finales del cuerpo de la válvula de cierre. Se monta desde arriba sobre la superficie del actuador neumático y se conecta al eje del actuador (norma DIN). La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan las posiciones finales. La indicación visual de la posición se puede observar en el cuerpo de la unidad: un indicador visual 3D ROJO-CERRADO y AMARILLO-ABIERTO.

B

B

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, sello: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220V, LSU APL-210N:

Válvulas de mariposa WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, LSU APL-210N

B

B

Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador neumático PA-DA doble acción, 4M310-08 220V, LSU APL-210N:

DN	Yo	H	H1	D2	D1	Dakota del Norte
40	43	147	70	92	125	4- Г˜23
50	43	147	70	92	125	4- Г˜23
65	46	155	76	110	145	4- Г˜23
80	46	164	92	121	160	8- Г˜20
100	52	175	106	153	180	4- Г˜23
125	56	194	119	176	210	4- Г˜23
150	56	206	132	207	240	4- Г˜25
200	60	237	162	259	295	4- Г˜25
250	68	282	200	316	355	4-Г˜28
300	78	311	225	370	410	4-Г˜28

Válvulas de mariposa WBV1632E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: acero inoxidable AISI 316L, sello: EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220 V, LSU APL-210N

B

B

Materiales de las válvulas de mariposa DNOVA WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador neumático PA-DA de doble acción, 4M310-08 220V, LSU APL-210N:

Esquema de piezas y materiales Válvulas de mariposa WBV1632E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - acero inoxidable AISI 316L, sello - EPDM, actuador neumático PA-DA doble acción, 4M310-08 220V, LSU APL-210N

B

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Características técnicas de la válvula neumática 4m310-08 220V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5...8
Medio de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	+5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	es
Grado de protección	IP 65
Montaje	a través de agujeros en la carcasa
Material de la carcasa	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

Válvulas neumáticas 4M310-08 220V

B

B

Dimensiones generales y de instalación de las válvulas neumáticas 4M310-08 220V:

Profundidad, mm	27
Altura, mm	69
Ancho, mm	134.5

B

Esquema de dimensiones de válvulas neumáticas 4M310-08 220V

B

B

Parámetros técnicos del interruptor de límite APL-210N:

Nombre	Valor
Modelo de unidad de interruptor de límite	APL-210N
Tensión máxima del interruptor de límite, V	250
Temperatura del entorno de trabajo, В°C	-40 a +80
Vida útil, años	10

Unidad de interruptor de límite APL-210N

B

B

Dimensiones y dimensiones de la unidad de interruptor de límite APL-210N:

Modelo	Mmm	Largo, mm	B, mm	Re, mm	D1, mm	METRO
APL-210N	77	112	88	10	5	20x1.5

Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-210N
