The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos de doble efecto PA-DAXXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Las válvulas neumáticas se utilizan para el control de sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación mediante orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.
El duplicador manual con reductor de tornillo sin fin HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. El diseño modular del mando manual ofrece la solución más eficiente y eficaz para todas las aplicaciones de mando manual.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: NBR, con actuador neumático de doble acción PA-DA, 4M310-08 24V, volante MON:
| Diámetro nominal DN, mm | 50-150 |
| Presión nominal PN, bar | 16 |
| Temperatura del medio de trabajo t, °C | NBR - -10 a +90 EPDM - -20 a +150 |
| Medio de trabajo | NBR - agua, aceites minerales, hidrocarburos, aceites, grasas EPDM - agua fría y caliente, aire sin impurezas de aceite y grasa, otros medios. impurezas de aceite y grasa, otros entornos material neutral |
| Dirección del flujo | de dos caras |
| Conexión a tubería | entrebridas |
| Material del cuerpo | hierro fundido QT450 |
| Material del disco | hierro fundido QT450 / acero inoxidable 304 |
| Material del sello | NBR / EPDM |
| Vida útil, años | 10 |

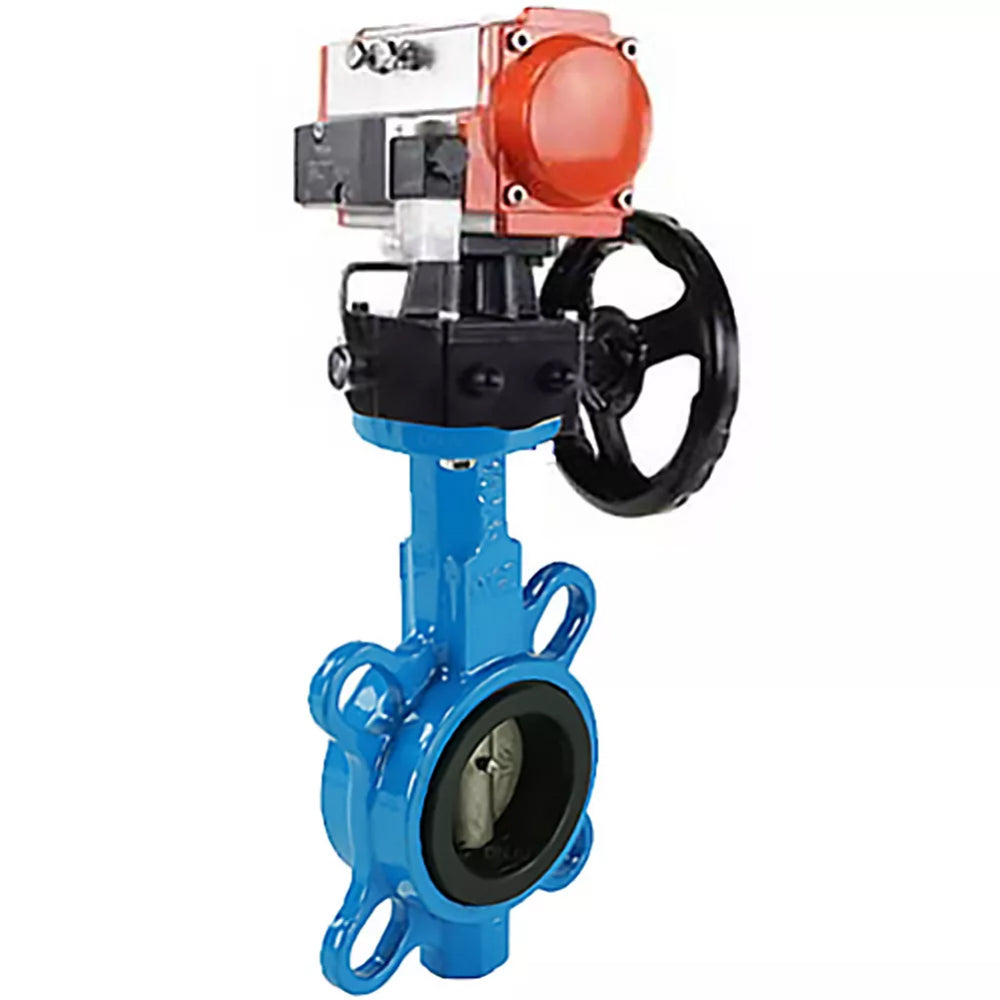

Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - NBR, con actuador neumático de doble efecto PA-DA, 4M310-08 24V, volante MON
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - NBR, con actuador neumático de doble efecto PA-DA, 4M310-08 24V, volante MON:
| DN | Mmm | A, mm | E, mm | Alto 1, mm |
| 50 | 203 | 174 | 89 | 120 |
| 65 | 224 | 174 | 89 | 120 |
| 80 | 248 | 216 | 109 | 133 |
| 100 | 277.5 | 216 | 109 | 133 |
| 125 | 317.5 | 279 | 134 | 180 |
| 150 | 354.5 | 279 | 134 | 180 |
Boceto Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, sello - NBR, con actuador neumático de doble acción PA-DA, 4M310-08 24V, volante MON
B
B
Materiales de las válvulas de mariposa DNOVA WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - NBR, con actuador neumático de doble efecto PA-DA, 4M310-08 24V, volante MON:
| - | Detalles | Material |
| 1 | Cuerpo | hierro fundido QT450 |
| 2 | Disco | hierro fundido QT450 |
| 3 | Junta del asiento | NBR |
| 4 | Vara | acero inoxidable SS 316 |
Esquema de piezas y materiales Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, sello - NBR, con actuador neumático de doble acción PA-DA, 4M310-08 24V, volante MON
B
B
Datos técnicos de los actuadores neumáticos PA-DA:
| Diseño | Doble acción |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
Actuador neumático PA-DA
B
B
Materiales de los componentes del actuador neumático PA-DA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Esquema de piezas y materiales del actuador neumático PA-DA
B
B
Características técnicas de la válvula neumática 4m310-08 24V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de cerramiento | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
B
B
Parámetros técnicos del volante MON:
| Nombre | Valor |
| Versión climática | U, UHL, T, OM |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
Doblador manual MON
B
B
Dimensiones y dimensiones del volante MON:
| Modelo | MON1-250-T26-ISO | MON2-450-T28-ISO | MON3-700-T38-ISO | MON4-1200-T54-ISO |
| b1, mm | 14 | 17 | 22 | 27 |
| N, mm | 22 | 22 | 28 | 32 |
| b2, mm | 14 | 17 | 22 | 27 |
| Mmm | 16 | 18 | 22 | 30 |
| D1, mm | Г˜50 | G70 | G102 | G102 |
| 4-M1, mm | 4-M6 | 4-M8 | 4-M10 | 4-M10 |
| D2, mm | G70 | G102 | G125 | G125 |
| 4-M2, mm | 4-M8 | 4-M10 | 4-M12 | 4-M12 |
| E, mm | 70x70 | 95x95 | 114x114 | 129x129 |
| D3, mm | Г˜50 | G70 | G102 | G125 |
| 4-Г˜1, mm | 4-Г˜6.5 | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 |
| D4, mm | G70 | G102 | G125 | G140 |
| 4-Г˜2, mm | 4-Г˜8.5 | 4-Г˜10.5 | 4-Г˜12.5 | 4-Г˜16.5 |
| A, mm | 90 | 125 | 140 | 188.5 |
| B, mm | 55 | 64 | 71 | 93 |
| °C, mm | G˜88 | G110 | G129 | G174 |
| F, mm | 115 | 135 | 166 | 202 |
| T, mm | 44 | 62.5 | 70 | 94 |
| Y, mm | 145 | 178 | 212 | 280 |
| Mmm | 120 | 133 | 180 | 195 |
| Tamaño pequeño | 53 | 56.5 | 68.7 | 84 |
| K, mm | 10 | 13 | 12.5 | 15 |
| Г˜ volante, mm | 180 | 200 | 280 | 320 |
Boceto de dimensiones y dimensiones del volante MON
B
B
Materiales del volante MON:
| - | Nombre | Material |
| 1 | Vástago para montaje del actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Muelle de fijación | Acero para resortes |
| 4 | Cubierta del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de bloqueo (varilla principal) | Acero 304 |
| 7 | Alojamiento | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Unidad de engranajes | Hierro fundido BCh50 |
| 10 | Acoplamiento de transición | Hierro fundido BCh40 |
| 11 | Vástago de engranaje | Hierro fundido BCh40 |
Materiales del volante
- Body material
- hierro fundido QT450
- Maximum allowable temperature
- 90 °C
- Connection type
- brida compacta
- Control type
- Actuador neumático
- Nominal pressure
- 16 barras
- Type of seal
- NBR
- Disc material
- hierro fundido QT450
- Torque
- 24,2 Nm
- Manual override
- volante
- Limit switches
- No
- Feedback sensor
- No
- Supply voltage
- 24 voltios
- Type of pneumatic actuator
- doble acción
- Angle of rotation
- 90°
- Country of origin
- Porcelana
