Válvula de mariposa de agua

Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.

Las válvulas neumáticas se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación mediante orificios pasantes en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.

B

B

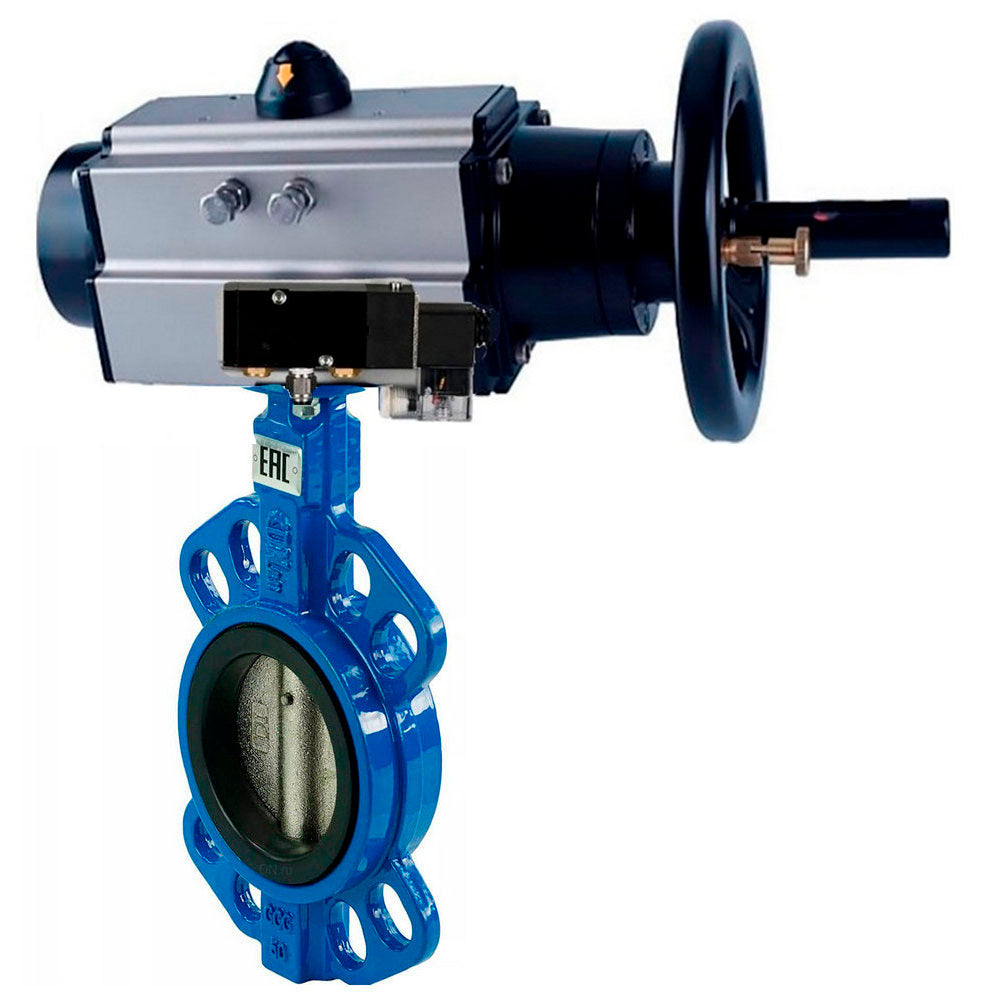

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616N-2W-Fb-H, cuerpo de fundición gris QT450, disco de fundición gris QT450, junta de NBR, actuador neumático PA-DA-105-1 de doble acción, 4M310-08 24V:

Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: NBR, actuador neumático PA-DA-105-1 de doble acción, 4M310-08 24 V

B

B

Dimensiones y dimensiones de la válvula de mariposa DNOVA WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - NBR, actuador neumático PA-DA-105-1 de doble acción, 4M310-08 24V:

DN	Mmm	A, mm	E, mm
125	317.5	495	200
150	354.5	495	200

Boceto Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: NBR, actuador neumático PA-DA-105-1 de doble acción, 4M310-08 24V

B

B

Materiales de las válvulas de mariposa DNOVA WBV1616N-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: NBR, actuador neumático PA-DA-105-1 de doble acción, 4M310-08 24V:

Esquema de piezas y materiales Válvulas de mariposa WBV1616N-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, sello - NBR, actuador neumático PA-DA-105-1 doble acción, 4M310-08 24V

B

B

Parámetros técnicos del actuador neumático PA-DA-105-1:

Actuador neumático PA-DA-105-1

B

B

Dimensiones y dimensiones del actuador neumático PA-DA-105-1:

Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1

B

B

Tabla de piezas y materiales del actuador de aire PA-DA-105-1:

Esquema de piezas y materiales del actuador neumático PA-DA-105-1

B

B

Características técnicas de la válvula neumática 4m310-08 24V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5...8
Medio de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	+5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	es
Grado de protección	IP 65
Montaje	a través de agujeros en la carcasa
Material de la carcasa	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

Válvulas neumáticas 4M310-08 24V

B

B

Dimensiones y dimensiones de la válvula neumática 4M310-08 24V:

Modelo de válvula neumática	4M310-08
Re, mm	32
E, mm	69
F, mm	40
Yo, mm	45
K, mm	40
Largo, mm	134.5
Mmm	40
N, mm	24
Tamaño pequeño	27
U, mm	2.4
Mmm	17.5

Boceto de dimensiones y dimensiones de la válvula neumática 4M310-08 24V
