Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
Las válvulas neumáticas se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para su instalación a través de orificios en el cuerpo. El control electromagnético se realiza mediante bobinas de tensión de 12 CA, 12 CC, 24 CA, 24 CC, 110 CA y 220 CA. Según el modelo, las válvulas tienen control unidireccional o bidireccional. Las válvulas neumáticas accionadas por solenoide ofrecen una amplia gama de modelos e incluyen tipos de conmutación comunes para válvulas neumáticas de tres (3/2) y cinco (5/2 y 5/3) líneas. Están diseñadas para su uso con actuadores neumáticos de cuarto de vuelta.
La unidad de interruptor de límite es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar la posición del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo es visible la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo es visible la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso de la BCV, es posible transmitir información sobre la posición de las válvulas de tuberías (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema y simplifica el diagnóstico en caso de detección de fallas.
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador neumático PA-SA con resortes de retorno, 4M310-08 24V, LSU APL-410N EX:
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del medio de trabajo, В°C | de -20 a +150 |
| Solicitud | suministro de agua, suministro de calor |
| Conexión a tubería | Entre bridas (terminales roscadas) |
| Tipo de puerta | disco giratorio |
| Tipo de control | actuador neumático |
| País del fabricante | Porcelana |

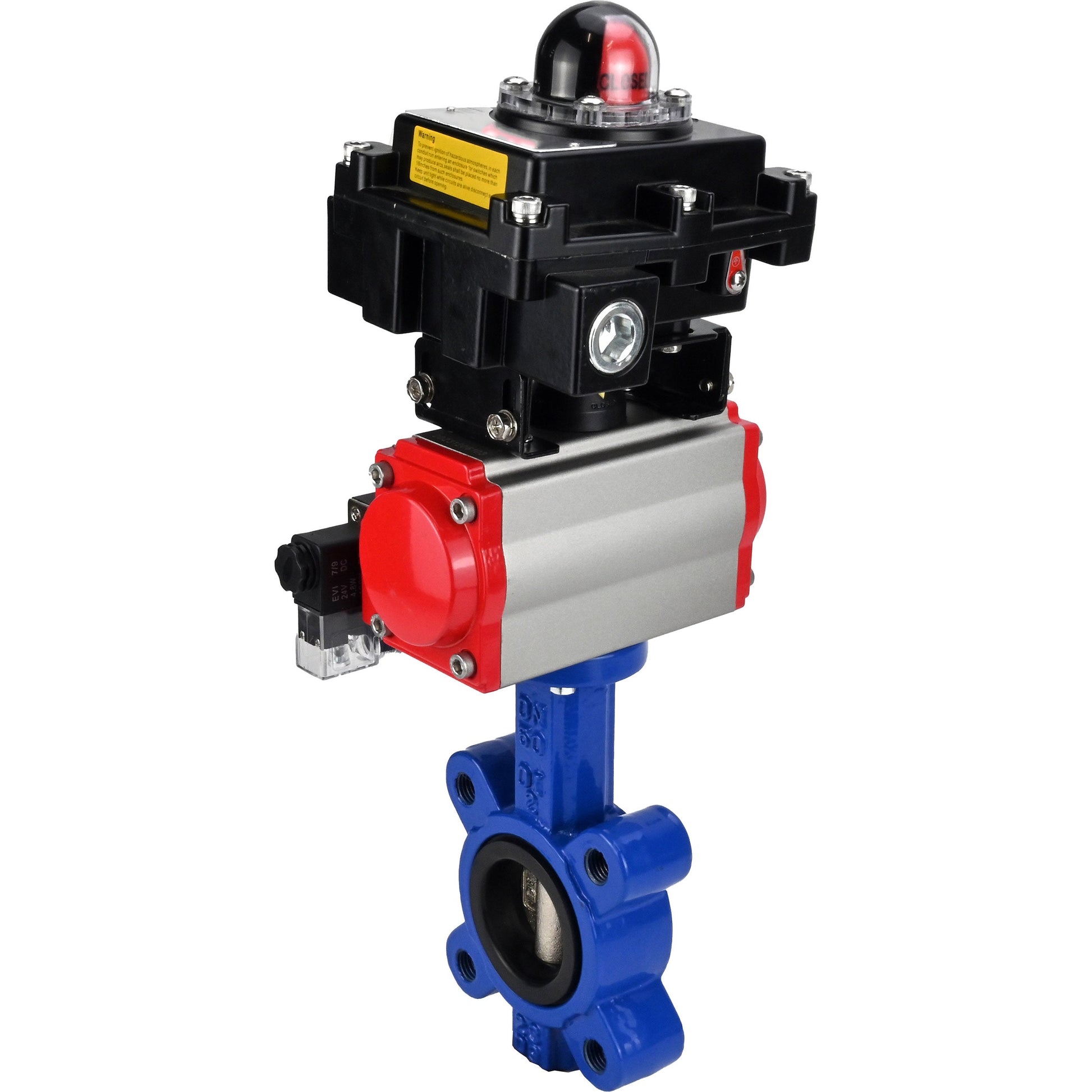

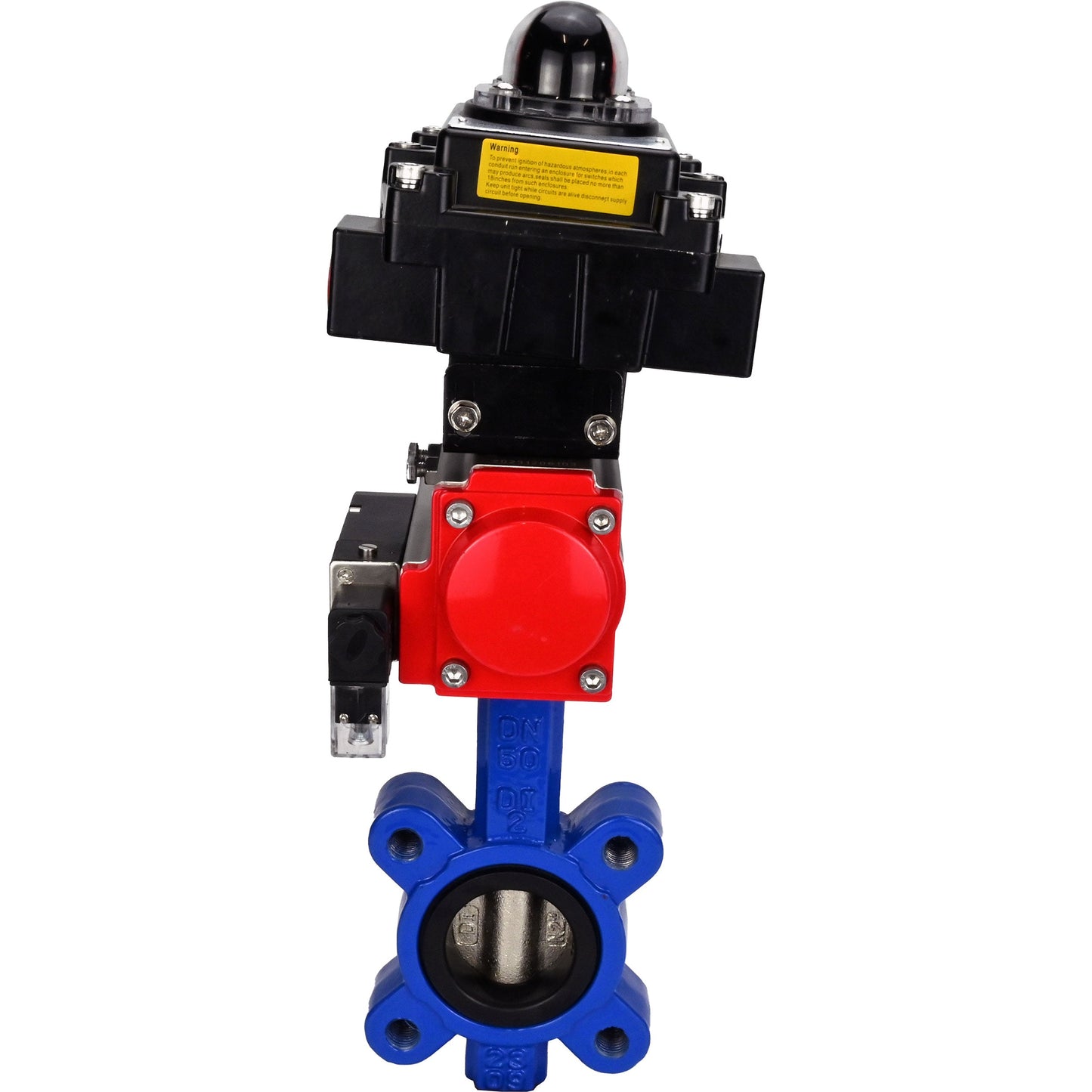

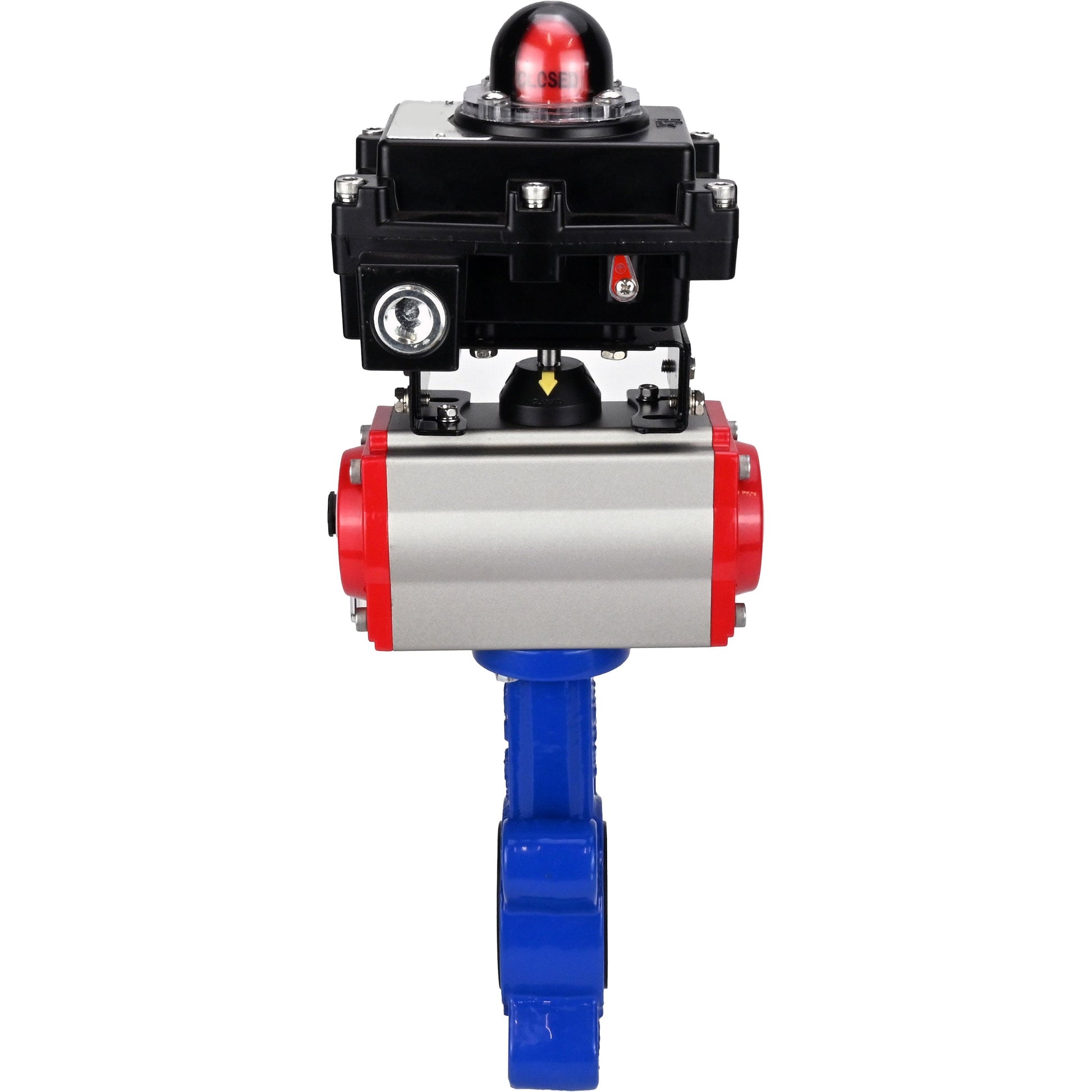

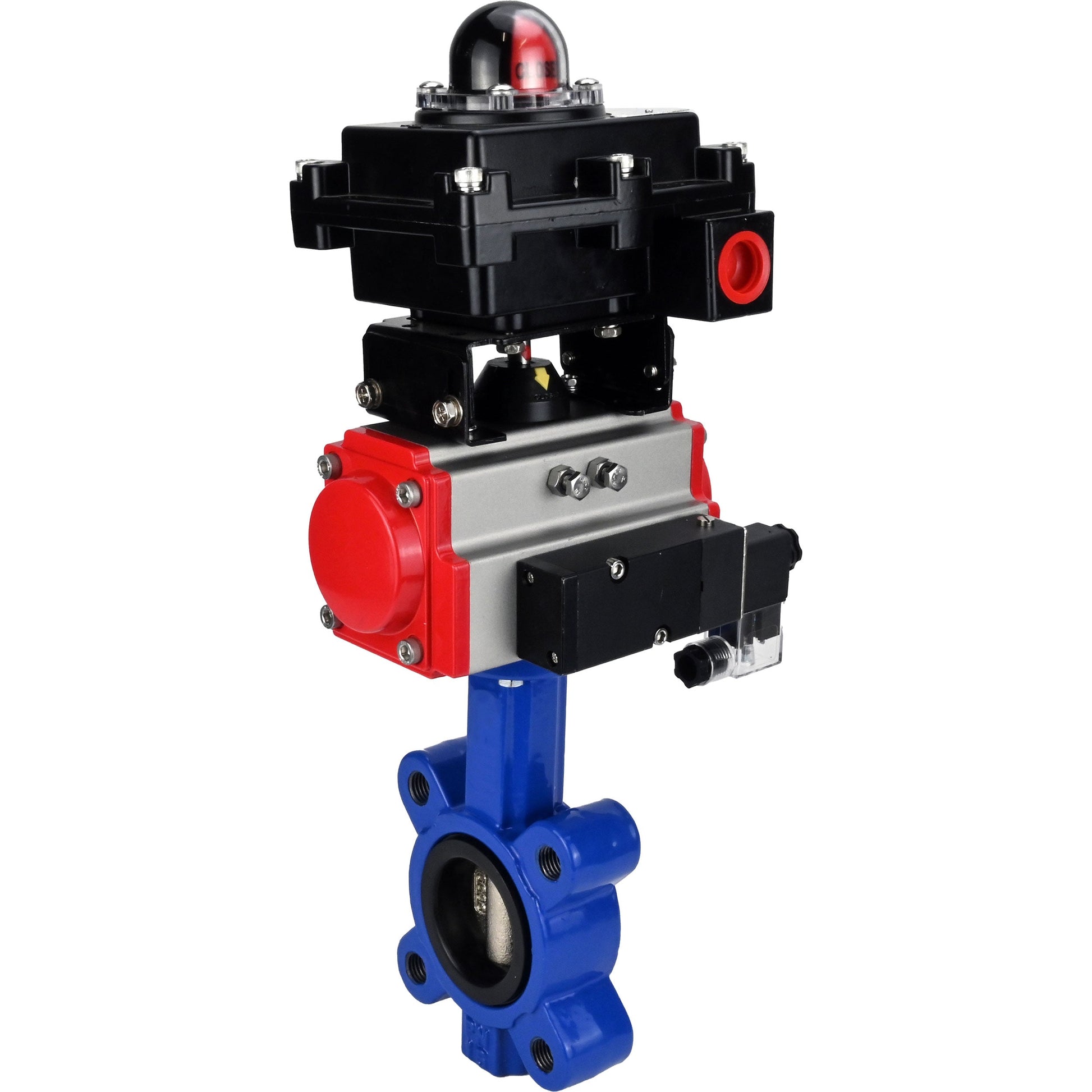

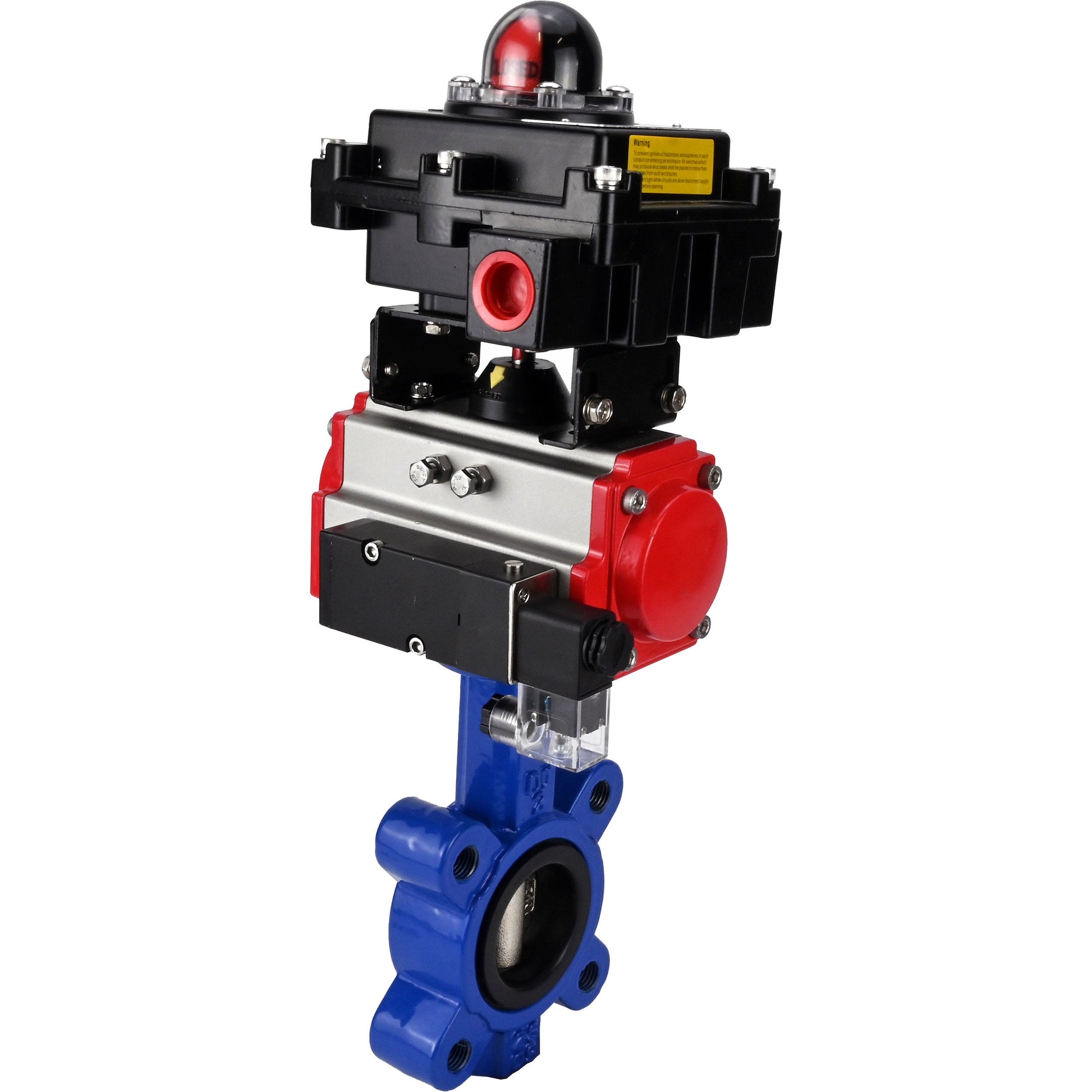

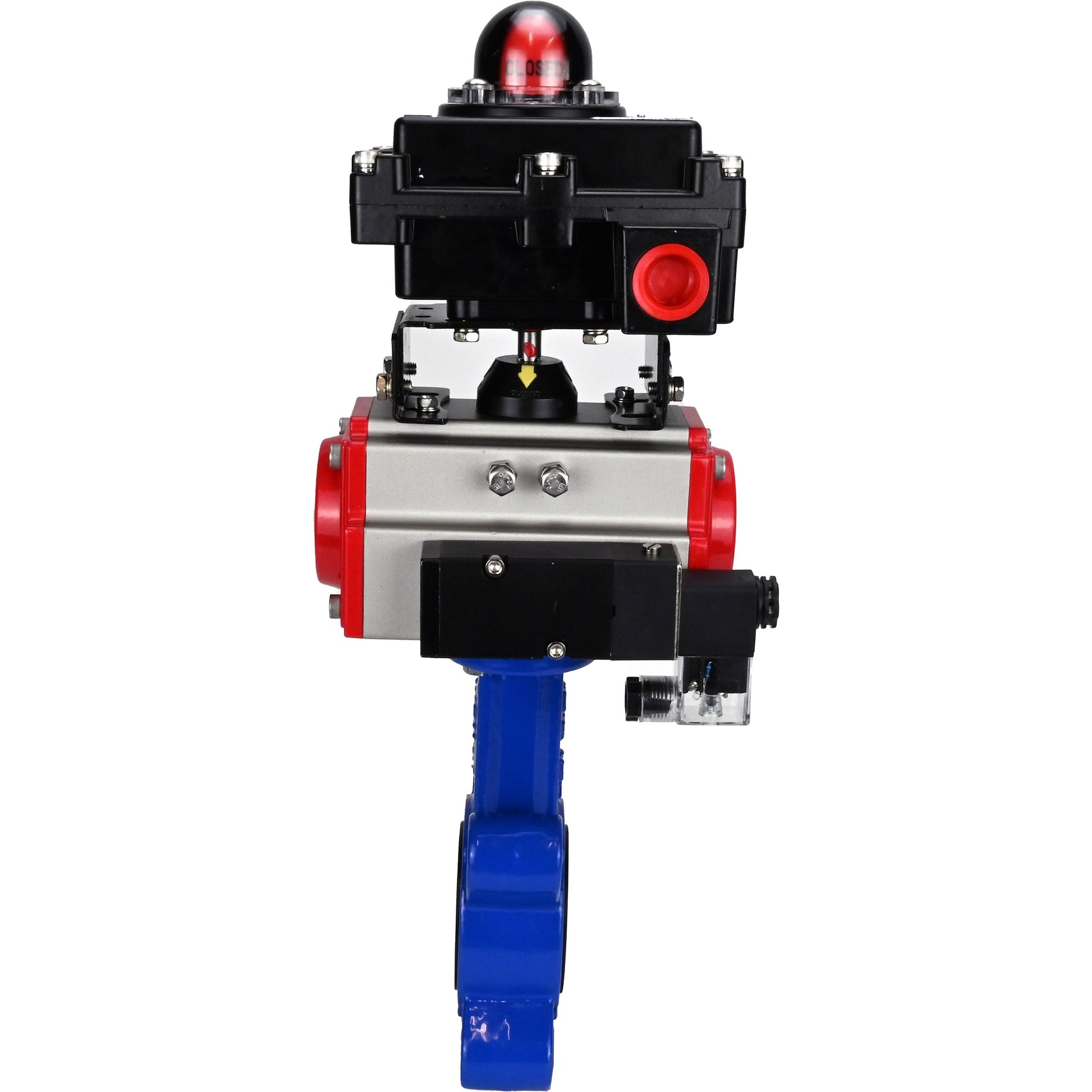

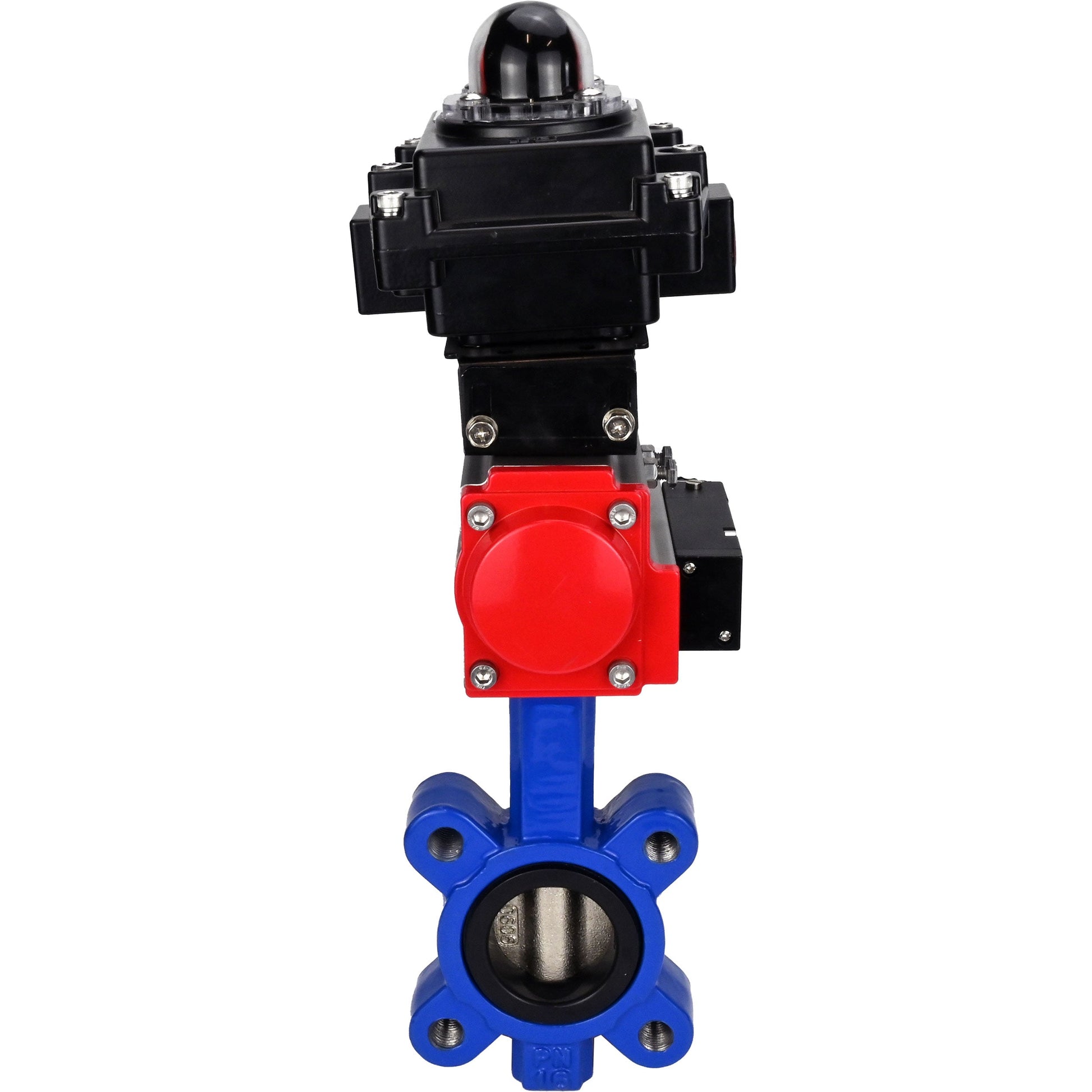

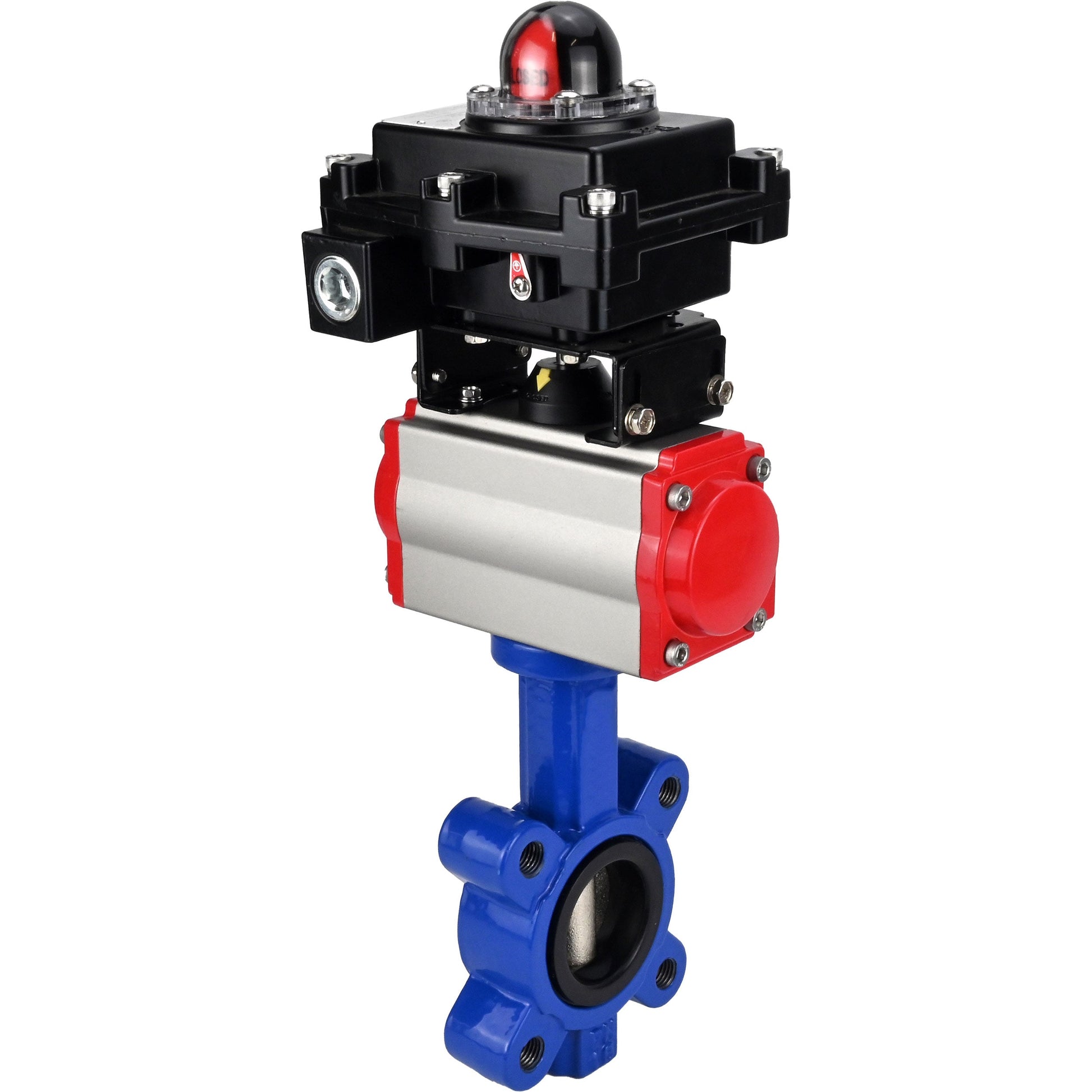

Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador neumático PA-SA con resortes de retorno, 4M310-08 24 V, LSU APL-410N EX
B
B
Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - EPDM, actuador neumático PA-SA con muelles de retorno, 4M310-08 24V, LSU APL-410N EX:
| DN | Mmm | A, mm | E, mm |
| 50 | 203 | 216 | 109 |
| 65 | 224 | 279 | 134 |
| 80 | 248 | 279 | 134 |
| 100 | 277.5 | 308 | 157 |
| 125 | 317.5 | 405 | 174 |
| 150 | 354.5 | 465 | 199 |
Boceto de válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, sello: EPDM, actuador neumático PA-SA con resortes de retorno, 4M310-08 24V, LSU APL-410N EX
B
B
Materiales de las válvulas de mariposa DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador neumático PA-SA con muelles de retorno, 4M310-08 24V, LSU APL-410N EX:
| - | Detalles | Material |
| 1 | Cuerpo | hierro fundido QT450 |
| 2 | Disco | hierro fundido QT450 |
| 3 | Junta del asiento | EPDM |
| 4 | Vara | acero inoxidable SS 316 |
Esquema de piezas y materiales Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, sello - EPDM, actuador neumático PA-SA con resortes de retorno, 4M310-08 24V, LSU APL-410N EX
B
B
Datos técnicos de los actuadores neumáticos PA-SA
| Diseño | con resortes de retorno |
| Presión nominal PN, bar | 12 |
| Presión de trabajo, bar | 2...8 |
| Medio de trabajo | Aire comprimido filtrado o gases no agresivos, aceites |
| Diámetro máximo de partícula | menos de 30 Вµm2 |
| Temperatura de funcionamiento t, °C | - 20 a +80 - 40 a +80 (versión de baja temperatura) - 20 a +160 (en aire seco) |
| Rango de ajuste | В± 5 В° para rotación a 0 В° y 90 В° |
| Anulación manual | es |
| Indicador de posición | abierto/cerrado |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). |
B
B
Materiales de las piezas del actuador neumático PA-SA:
| - | Nombre | Material |
| 1 | Recinto | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
Boceto de material del actuador neumático PA-SA
B
B
Características técnicas de la válvula neumática 4m310-08 24V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de la carcasa | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
Válvulas neumáticas 4M310-08 24V
B
B
Dimensiones y dimensiones de la válvula neumática 4M310-08 24V:
| Modelo de válvula neumática | 4M310-08 |
| Re, mm | 32 |
| E, mm | 69 |
| F, mm | 40 |
| Yo, mm | 45 |
| K, mm | 40 |
| Largo, mm | 134.5 |
| Mmm | 40 |
| N, mm | 24 |
| Tamaño pequeño | 27 |
| U, mm | 2.4 |
| Mmm | 17.5 |
Boceto de dimensiones y dimensiones de la válvula neumática 4M310-08 24V
B
B
Parámetros técnicos del interruptor de límite APL-410N EX:
| Nombre | Valor |
| Modelo de unidad de interruptor de límite | APL-410N EX |
| Tensión máxima del interruptor de límite, V | 250 |
| Temperatura del entorno de trabajo, В°C | -40 a +80 |
| Vida útil, años | 10 |
Unidad de interruptor de límite APL-410N EX
B
B
Dimensiones y dimensiones de la unidad de final de carrera APL-410N EX:
| Modelo | Re, mm | D1, mm | Mmm | Largo, mm | B, mm | Mmm |
| APL-410N EX | 9.5 | 5 | 174 | 177 | 178 | 8 |
Esquema de dimensiones y dimensiones de la unidad de final de carrera APL-410N EX
