Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

Los actuadores rotativos neumáticos con resorte de retorno PA-SA-XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o sistema de control con rango de señal de salida CC analógica de 4 a 20 mA.

B

B

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador neumático PA-SA con resortes de retorno, posicionador YT-1000RSN sin retroalimentación:

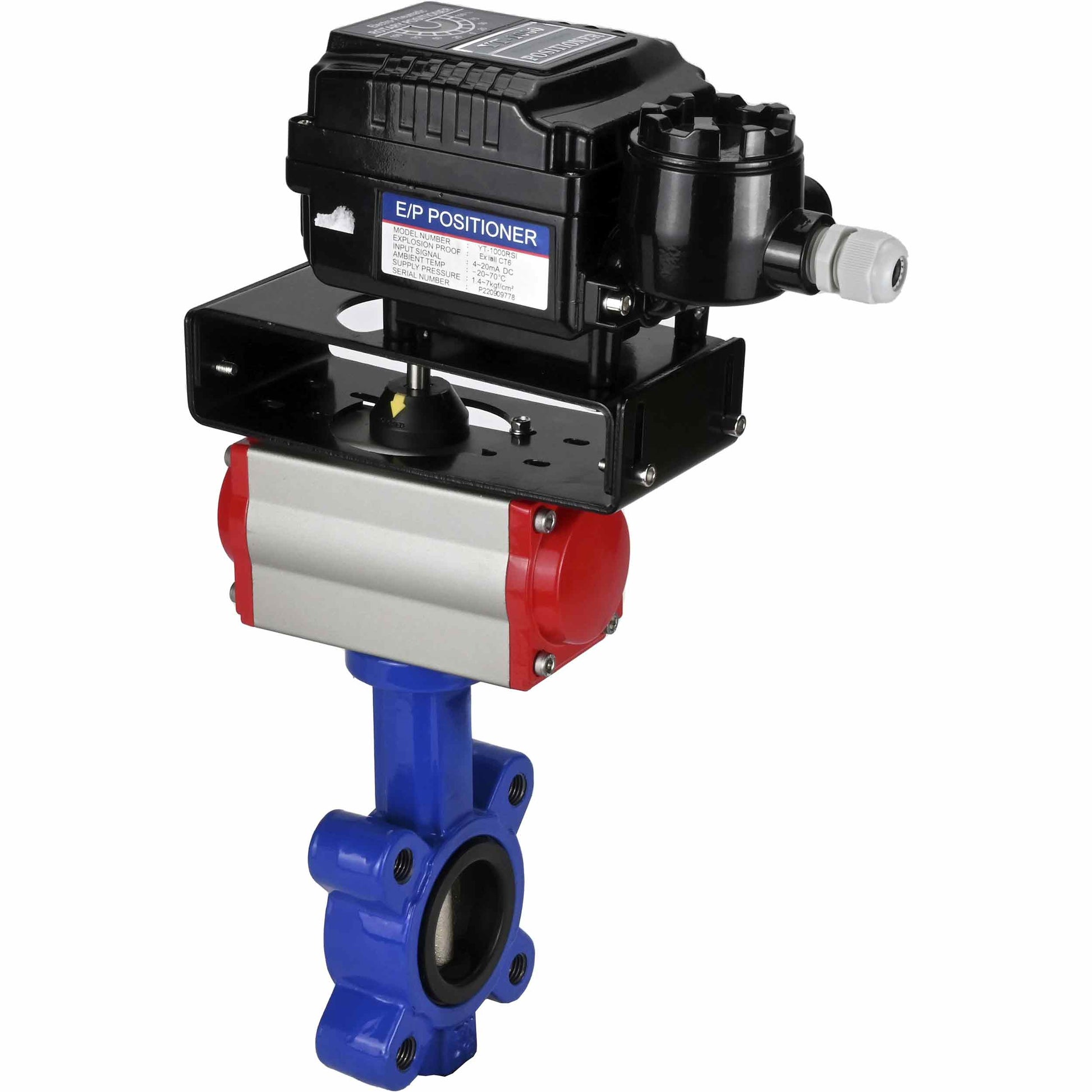

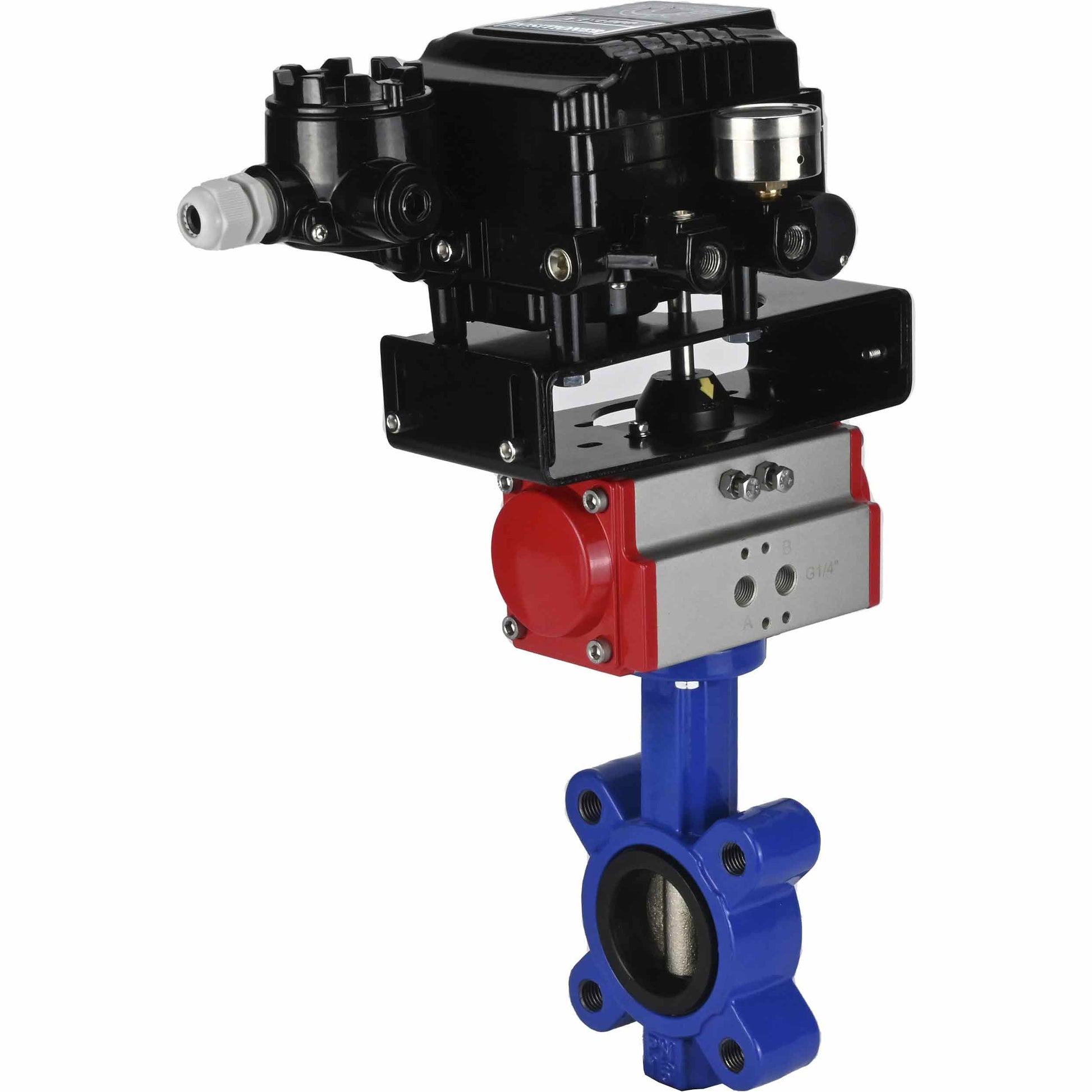

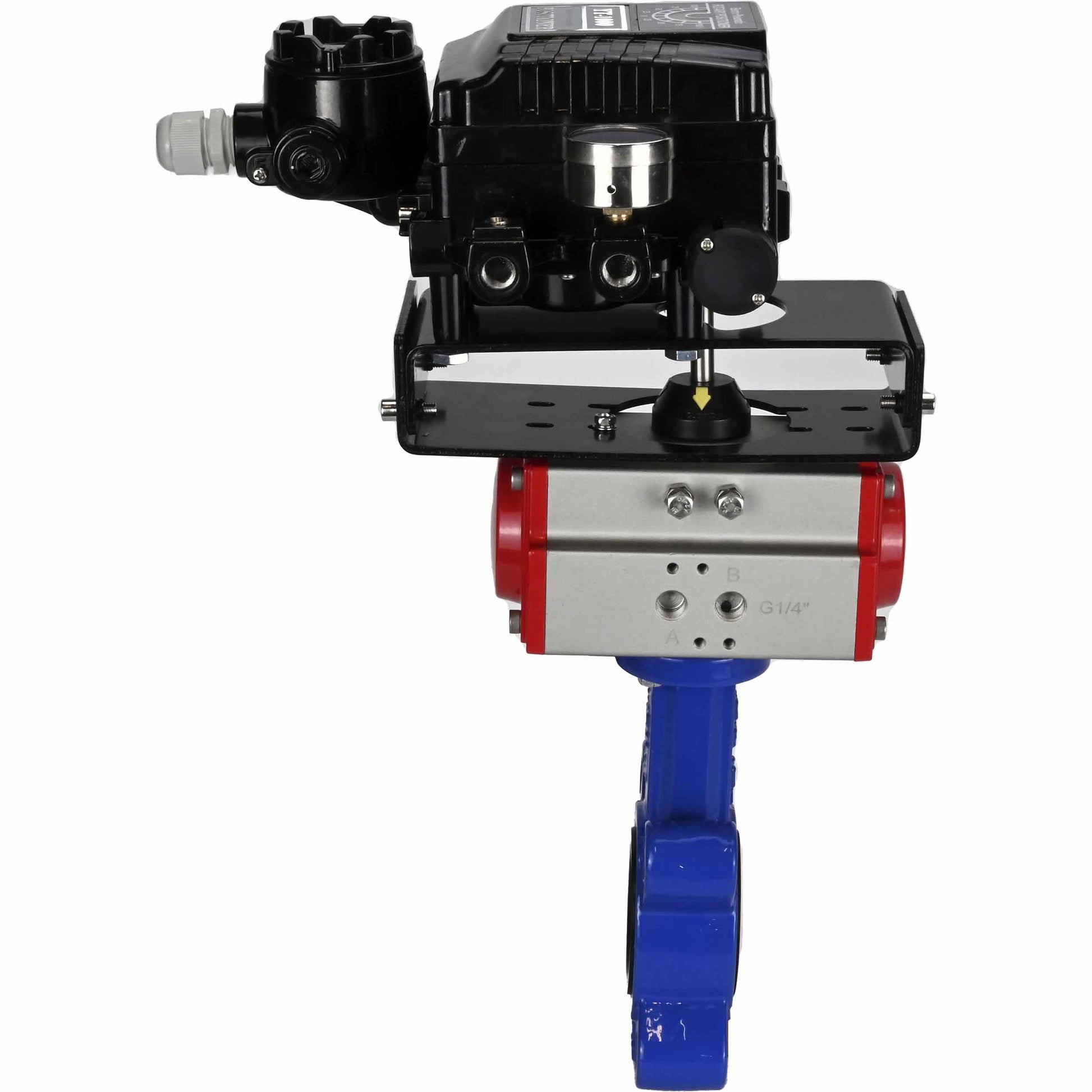

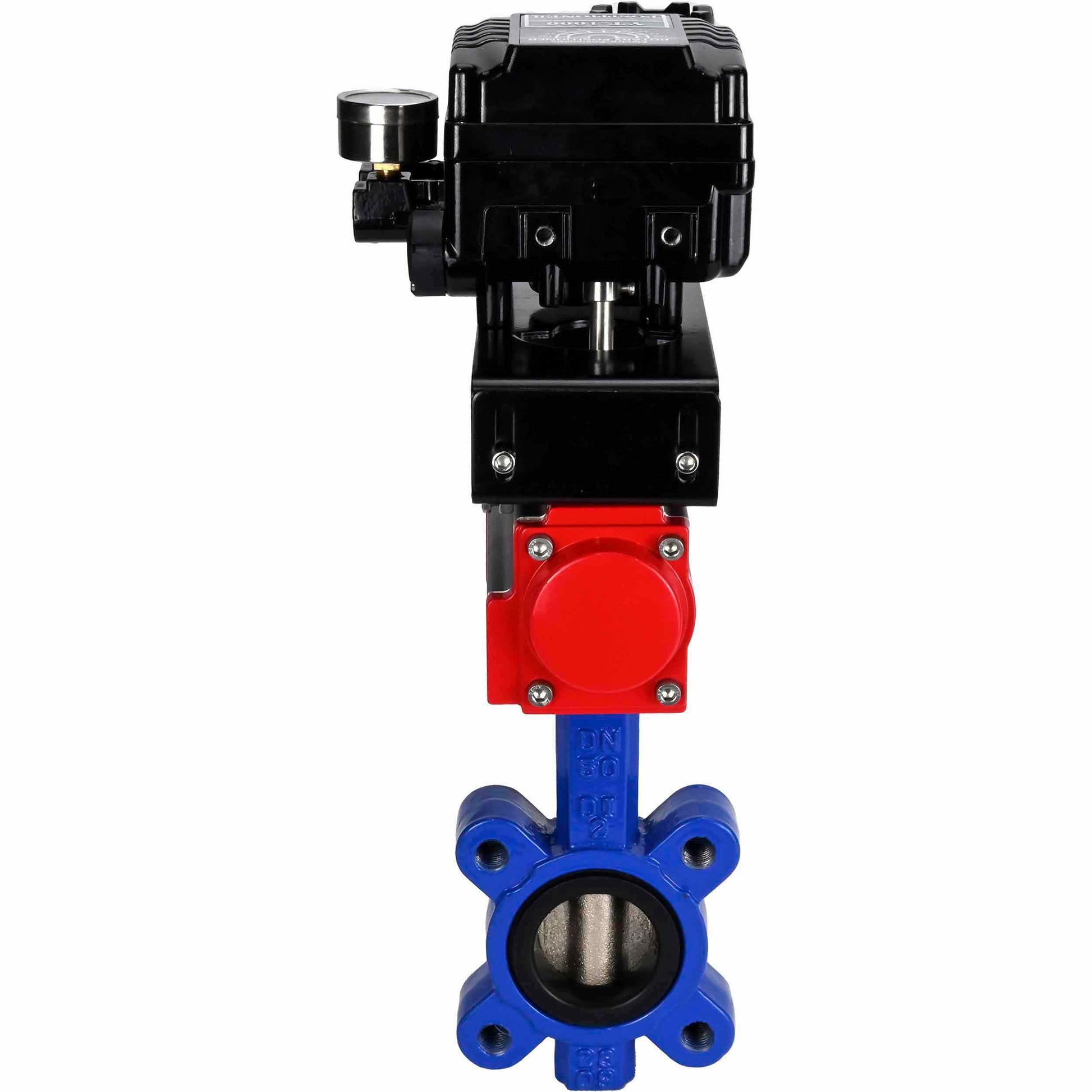

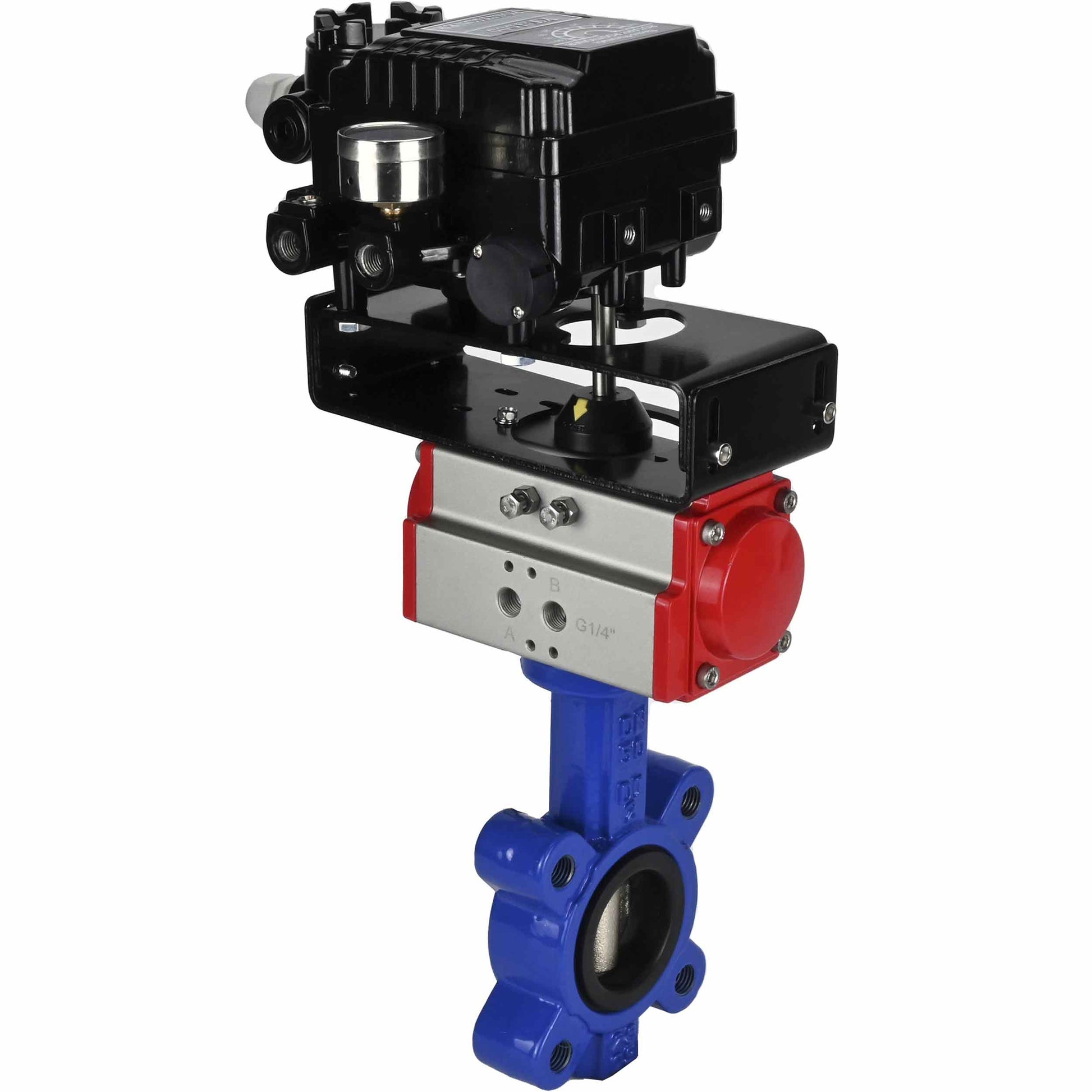

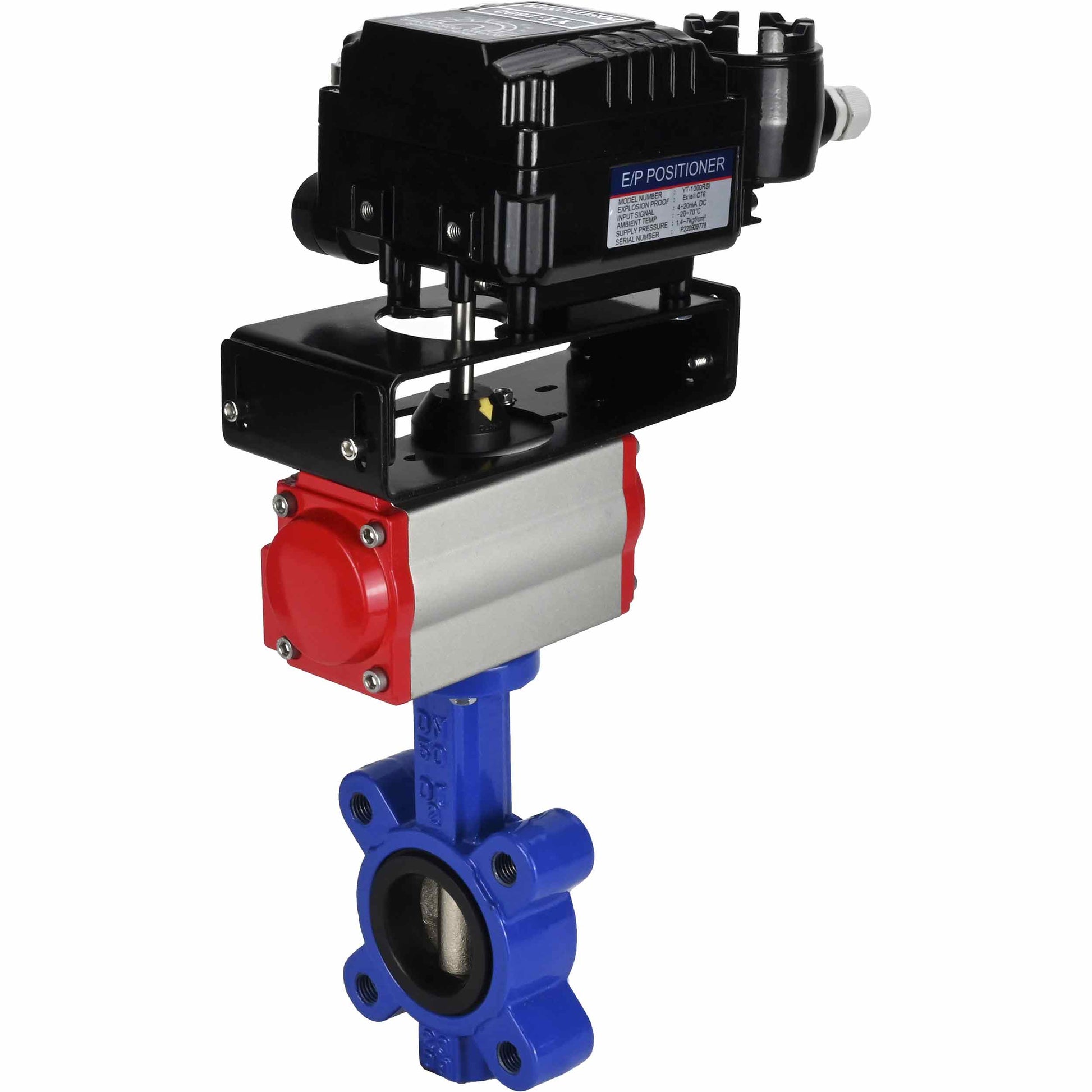

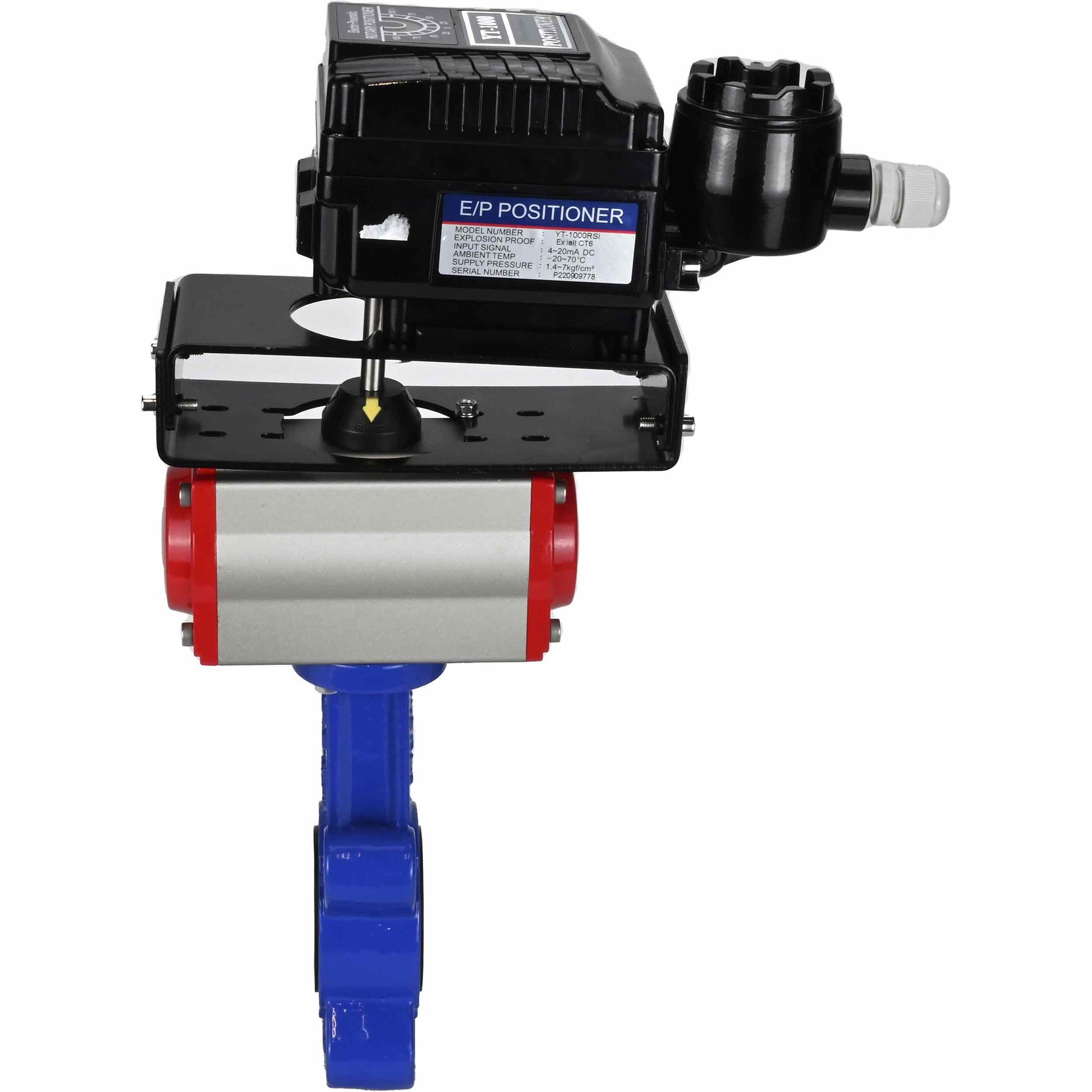

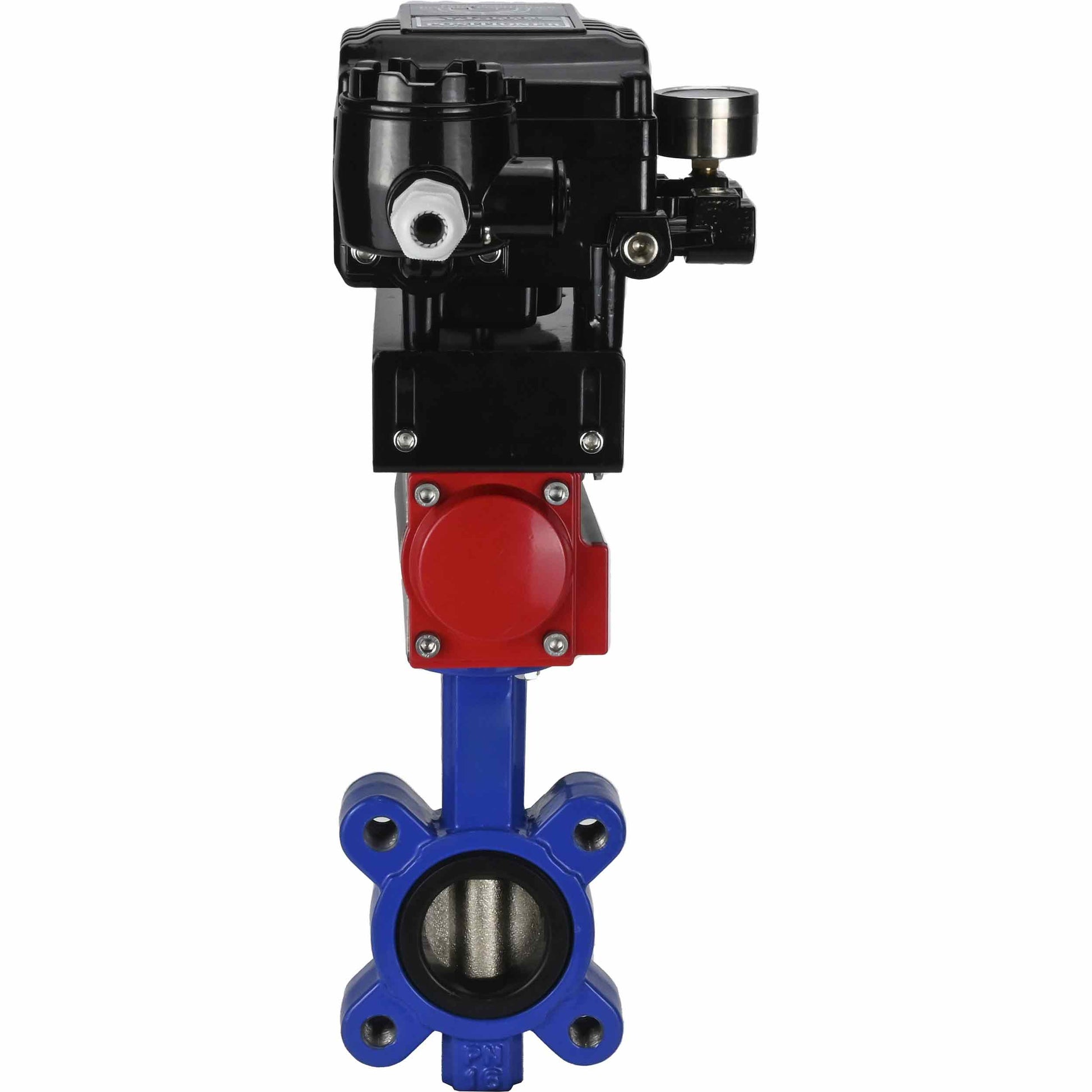

Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador neumático PA-SA con resortes de retorno, posicionador YT-1000RSN sin retroalimentación

B

B

Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - EPDM, actuador neumático PA-SA con muelles de retorno, posicionador YT-1000RSN sin retroalimentación:

DN	Mmm	A, mm	E, mm	Tamaño pequeño	C, mm
50	203	216	109	62.5	117.5
65	224	279	134	62.5	117.5
80	248	279	134	62.5	117.5
100	277.5	308	157	62.5	117.5
125	317.5	405	174	62.5	117.5
150	354.5	465	199	62.5	117.5

Boceto de válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador neumático PA-SA con resortes de retorno, posicionador YT-1000RSN sin retroalimentación

B

B

Materiales de las válvulas de mariposa DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador neumático PA-SA con muelles de retorno, posicionador YT-1000RSN sin retroalimentación:

Esquema de piezas y materiales Válvulas de mariposa WBV1616E-2W-Fb-H, material del cuerpo - fundición gris QT450, material del disco - fundición gris QT450, junta - EPDM, actuador neumático PA-SA con resortes de retorno, posicionador YT-1000RSN sin retroalimentación

B

B

Datos técnicos de los actuadores neumáticos PA-SA

B

B

Materiales de las piezas del actuador neumático PA-SA:

Boceto de material del actuador neumático PA-SA

B

B

Parámetros técnicos de los posicionadores rotativos electroneumáticos:

Nombre	Valor
Señal de entrada de control, mA	4 ~ 20
Resistencia interna, ohmios	250(±15)
Presión de entrada, bar	1,4~7
Ángulo de recorrido de la palanca	0~90°
Rosca de conexión de aire comprimido	1/4"
Rosca de conexión del manómetro	1/8"
Prensaestopas	G1/2″
Tipo de protección	IP66
Caudal de aire comprimido, l/min	3
Caudal de aire de salida, l/min	80
Material de la carcasa	fundición de aluminio

Posicionadores rotativos electroneumáticos

B

B

Dimensiones y dimensiones de los posicionadores rotativos electroneumáticos:

Modelo de posicionador	YT-1000RSN
A, mm	224.3
B, mm	166.5
C, mm	117.5
Re, mm	132.3
E, mm	6
F, mm	122
G, mm	45
Mmm	45
Yo, mm	23
J, mm	27
K, mm	32.5
Largo, mm	35.5
Mmm	91.8
N, mm	37.2
Oh, mm	43.5
P, mm	26.5
Q, mm	33
R, mm	80.25
Tamaño pequeño	62.5
T, mm	8
U1, mm	70
U2, mm	93
V1, mm	40
V2, mm	63
Ancho, mm	26
X, mm	32
Y, mm	9
Z, mm	24

Esquema de dimensiones y dimensiones de posicionadores rotativos electroneumáticos
