Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación de 0° a 270° de válvulas de cierre, como válvulas de bola, etc. Se utilizan ampliamente en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc. Los actuadores eléctricos se instalan directamente en las válvulas de tuberías. Las dimensiones de montaje cumplen con la norma internacional ISO 05211/DIN3337. Cuatro microinterruptores limitan el recorrido del eje de salida a las posiciones finales del actuador de la válvula. Los actuadores están diseñados para funcionar en el modo de tiempo nominal corto S2.
B
B

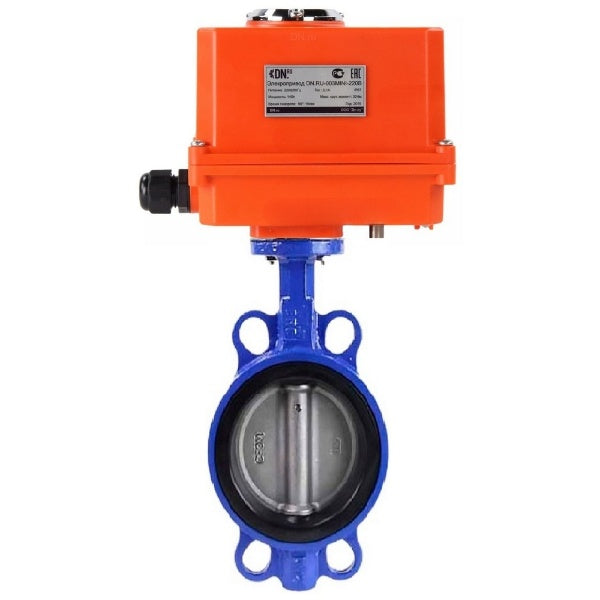

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 MINI 220V:
|
Parámetro |
Valor |
|
Presión nominal, bar |
16 |
|
Tipo de conexión |
Entre bridas (orejetas roscadas) |
|
Tipo de control |
Actuador eléctrico |
|
Solicitud |
Suministro de agua, suministro de calefacción. |
|
Temperatura del medio de trabajo, В°C |
De - 10В a 90 |
|
Clase de estanqueidad |
A |
|
País de fabricación |
Porcelana |
Dimensiones y tamaños de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 MINI 220V:
| Modelo | Mmm | X, mm | Z, mm |
| DN50 | 230 | 157 | 115 |
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: hierro fundido QT450, material del disco: hierro fundido QT450, junta: EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 MINI 220V:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Hierro fundido QT450 |
|
2 |
Desct |
Hierro fundido QT450 |
|
3 |
Junta del asiento |
EPDM |
|
4 |
Provenir |
Acero inoxidable SS 316 |
B
B
Parámetros técnicos de los actuadores eléctricos DNOVA:
| Nombre | Valor |
| Modelo de actuador | QT-N-EM-O1-220VAC-U1 MINI 220V |
| Tensión de alimentación | 220 V |
B
B
Dimensiones y tamaños de los actuadores eléctricos DNOVA:
| Modelo de actuador | Z, mm | X, mm | Y, mm |
| QT-N-EM-O1-220VAC-U1 MINI 220V | 157 | 90 | 115 |
B
B
