Descripción
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para controlar flujos en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.
Los actuadores eléctricos de cuarto de vuelta controlados por la serie QT de DNOVA están diseñados para el control remoto y local de la rotación de 0 ° ~ 270 ° de una válvula de cierre de tipos tales como válvulas de bola, etc. Son ampliamente utilizados en varias ramas de la economía nacional: en la industria del gas, petróleo, metalurgia, alimentación, vivienda y servicios comunales, etc.
B
B

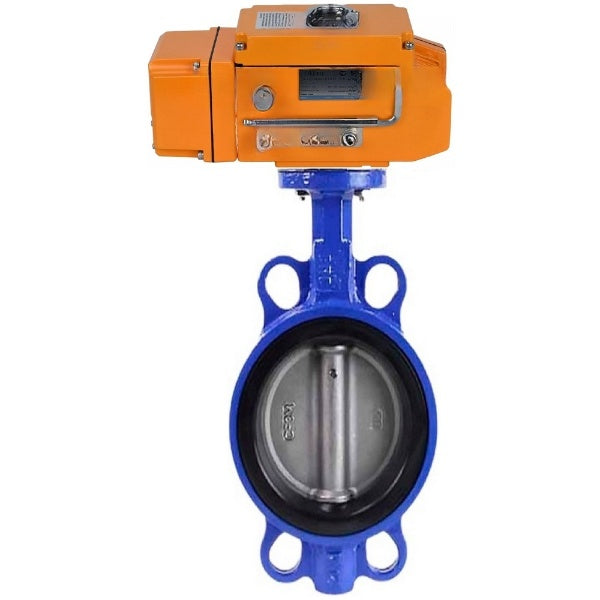

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: fundición gris QT450, material del disco: fundición gris QT450, junta: EPDM, actuador eléctrico QT-N-EM-B1-220VAC-U1 220V:
|
Parámetro |
Valor |
|
Presión nominal, bar |
16 |
|
Tipo de conexión |
Entrebridas (orejetas roscadas) |
|
Tipo de control |
Actuador eléctrico |
|
Solicitud |
Suministro de agua, suministro de calefacción. |
|
Temperatura del medio de trabajo, В°C |
De - 10В a 90 |
|
Clase de estanqueidad |
A |
|
País de fabricación |
Porcelana |
B
Dimensiones y tamaños de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: hierro fundido QT450, material del disco: hierro fundido QT450, junta: EPDM, actuador eléctrico QT-N-EM-B1-220VAC-U1 220V:
| Modelo | Mmm | X, mm | Z, mm |
| DN80 | 248 | 160 | 121 |
| DN100 | 277.5 | 189 | 129 |
| DN125 | 317.5 | 189 | 129 |
B
Materiales de las piezas de la válvula de mariposa de agua DNOVA WBV1616E-2W-Fb-H, material del cuerpo: hierro fundido QT450, material del disco: hierro fundido QT450, junta: EPDM, actuador eléctrico QT-N-EM-B1-220VAC-U1 220V:
|
- |
Nombre de la pieza |
Material |
|
1 |
Cuerpo |
Hierro fundido QT450 |
|
2 |
Desct |
Hierro fundido QT450 |
|
3 |
Junta del asiento |
EPDM |
|
4 |
Provenir |
Acero inoxidable SS 316 |
B
B
Parámetros técnicos de los actuadores eléctricos DNOVA:
| Nombre | Valor |
| Modelo de actuador | QT-N-EM-B1-220VAC-U1 220V |
| Tensión de alimentación | 220 V |
B
B
Dimensiones y tamaños de los actuadores eléctricos DNOVA:
| Modelo de actuador | QT-N-005EM-B1-220VAC | QT-N-010EM-B1-220VAC | QT-N-015EM-B1-220VAC |
| X, mm | 160 | 189 | 189 |
| Y, mm | 146 | 163 | 163 |
| Z, mm | 121 | 129 | 129 |
| Una | вЊЂ70 | вЊЂ70 | вЊЂ70 |
| NÓTESE BIEN | 4-M8 | 4-M8 | 4-M8 |
| C | 50 € | 50 € | 50 € |
| DAKOTA DEL NORTE | 4-M6 | 4-M6 | 4-M6 |
| E, mm | 66 | 100 | 100 |
| F, mm | 66 | 90 | 90 |
| G, mm | 114 | 114 | 114 |
| Mmm | 40 | 40 | 40 |
| Yo, mm | 100 | 100 | 100 |
| MxM | 14x14 | 17x17 | 17x17 |
B
B
Dispositivo de actuadores eléctricos DNOVA QT-N-EM-O1-24VDC-U1 24V:
|
- |
Nombre de la pieza |
|
1 |
Eje de salida |
|
2 |
Prensaestopas |
|
3 |
Limitador mecánico |
|
4 |
Cuerpo |
|
5 |
Cubrir |
|
6 |
Ventana de inspección |
|
7 |
Protección contra el polvo |
B
