Water Butterfly Valve

Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.

Los actuadores rotativos neumáticos de doble efecto y los actuadores rotativos neumáticos con resortes de retorno están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o un sistema de control con una señal de salida analógica de CC de 4 a 20 mA. Su función se basa en el equilibrio de fuerzas. El posicionador utiliza un dispositivo de tipo boquilla-aleta y un servomecanismo de retroalimentación (sistema de resorte y palanca) para equilibrar las fuerzas de control y retroalimentación cuando el actuador neumático (válvula) alcanza la posición correspondiente a la señal de control.

B

B

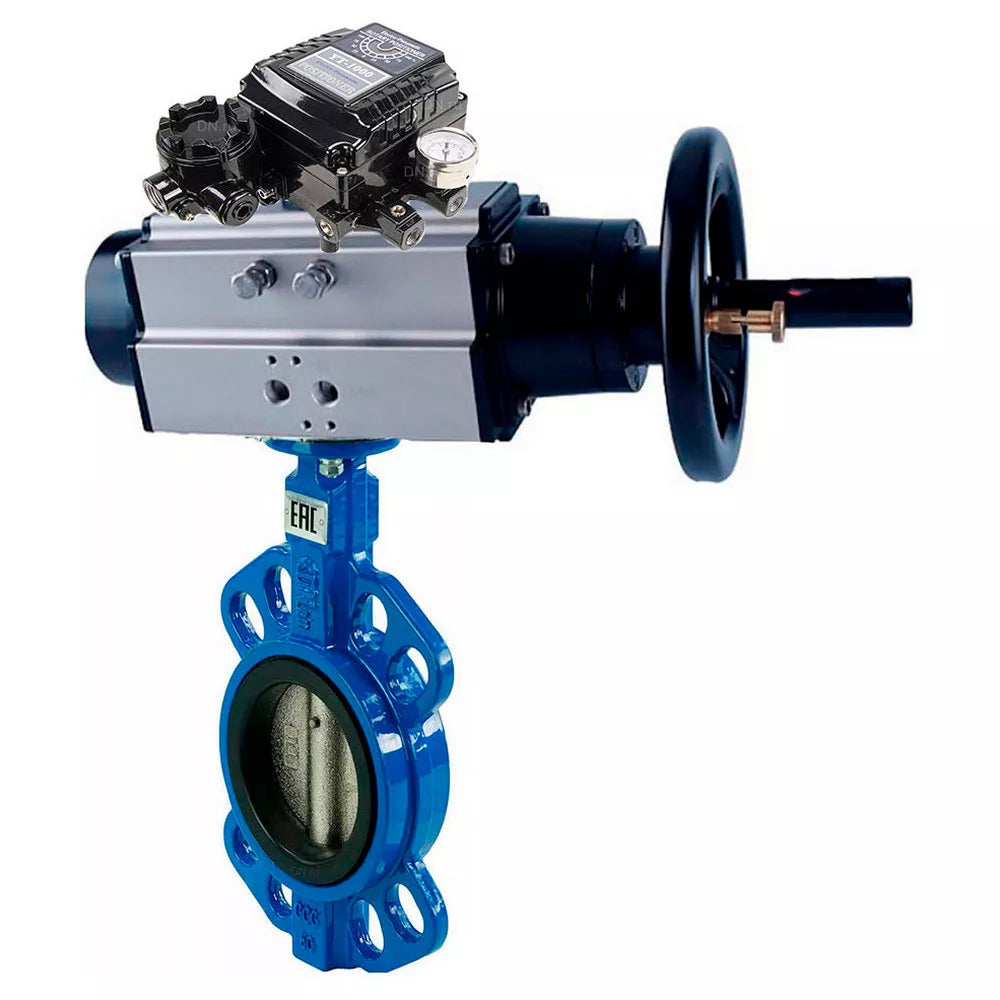

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1432N-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, sello: NBR, con actuador neumático de doble acción PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación:

Válvulas de mariposa WBV1432N-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: NBR, con actuador neumático de doble efecto PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación

B

B

Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV1432N-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - acero inoxidable AISI 316L, junta - NBR, con actuador neumático de doble efecto PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación:

DN	A, mm	B, mm	A1, mm	Ancho, mm	Tamaño pequeño	C, mm
125	178	125	495	200	62.5	117.5
150	191	140	495	200	62.5	117.5

Válvulas de mariposa WBV1432N-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: NBR, con actuador neumático de doble efecto PA-DA-105-1, posicionador rotatorio electroneumático YT-1000RSN sin retroalimentación

B

B

Parámetros técnicos del actuador neumático PA-DA-105-1:

Actuador neumático PA-DA-105-1

B

B

Dimensiones y dimensiones del actuador neumático PA-DA-105-1:

Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1

B

B

Tabla de piezas y materiales del actuador de aire PA-DA-105-1:

Esquema de piezas y materiales del actuador neumático PA-DA-105-1

B

B

Parámetros técnicos de los posicionadores rotativos electroneumáticos:

Nombre	Valor
Señal de entrada de control, mA	4 ~ 20
Resistencia interna, ohmios	250(±15)
Presión de entrada, bar	1,4~7
Ángulo de recorrido de la palanca	0~90°
Rosca de conexión de aire comprimido	1/4"
Rosca de conexión del manómetro	1/8"
Prensaestopas	G1/2″
Tipo de protección	IP66
Caudal de aire comprimido, l/min	3
Caudal de aire de salida, l/min	80
Material de la carcasa	fundición de aluminio

Posicionadores rotativos electroneumáticos

B

B

Dimensiones y dimensiones de los posicionadores rotativos electroneumáticos:

Modelo de posicionador	YT-1000RSI
A, mm	224.3
B, mm	166.5
C, mm	117.5
Re, mm	132.3
E, mm	6
F, mm	122
G, mm	45
Mmm	45
Yo, mm	23
J, mm	27
K, mm	32.5
Largo, mm	35.5
Mmm	91.8
N, mm	37.2
Oh, mm	43.5
P, mm	26.5
Q, mm	33
R, mm	80.25
Tamaño pequeño	62.5
T, mm	8
U1, mm	70
U2, mm	93
V1, mm	40
V2, mm	63
Ancho, mm	26
X, mm	32
Y, mm	9
Z, mm	24

Esquema de dimensiones y dimensiones de posicionadores rotativos electroneumáticos
