The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Los actuadores rotativos neumáticos de doble efecto y los actuadores rotativos neumáticos con resortes de retorno están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Las válvulas neumáticas se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR, para la instalación de válvulas a través de orificios pasantes en la carcasa.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales de la válvula. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador (norma DIN). La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan las posiciones finales. La indicación visual de la posición se puede observar en el cuerpo de la unidad: un indicador visual 3D rojo (cerrado) y verde (abierto).
B
B
Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1432N-2W-Fb-H, cuerpo de fundición gris GGG50, disco de acero inoxidable AISI 316L, junta de NBR, con actuador neumático de doble acción PA-DA-105-1, 4M310-08 220V, LSU APL-210N:
| Diámetro nominal DN, mm | 40 - 300 |
| Presión de trabajo PN, bar | 16 |
| Temperatura del medio de trabajo t, °C | -20 a +90 (a corto plazo hasta +120) |
| Medio de trabajo | agua, aceites minerales, hidrocarburos, aceites, grasas |
| Dirección del flujo | de dos caras |
| Conexión a tubería | entrebridas |
| Material del cuerpo | hierro fundido GGG50 |
| Material de sellado | NBR |
| Vida útil, años | 10 |

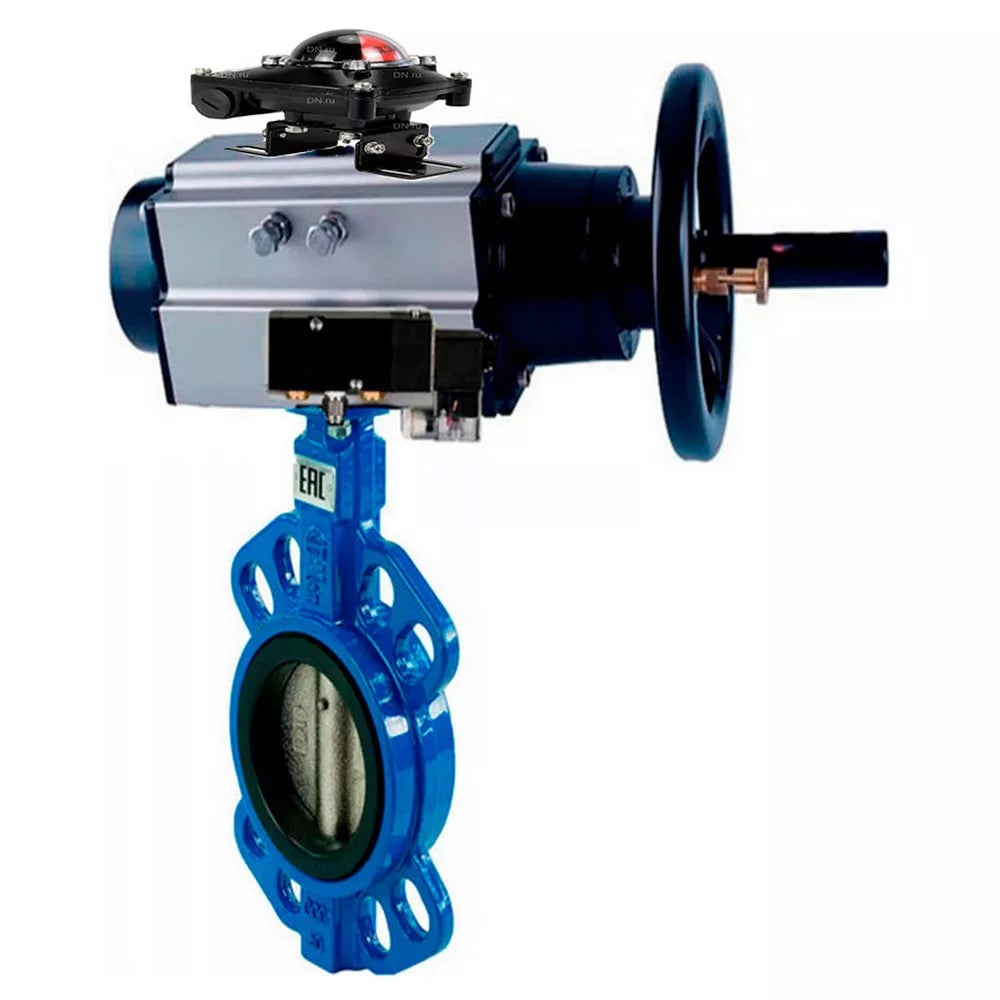

Válvulas de mariposa WBV1432N-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, junta: NBR, con actuador neumático de doble acción PA-DA-105-1, 4M310-08 220 V, LSU APL-210N
B
B
Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV1432N-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - acero inoxidable AISI 316L, junta - NBR, con actuador neumático de doble acción PA-DA-105-1, 4M310-08 220V, LSU APL-210N:
| DN | A, mm | B, mm | A1, mm | Ancho, mm |
| 125 | 178 | 125 | 495 | 200 |
| 150 | 191 | 140 | 495 | 200 |
Válvulas de mariposa WBV1432N-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: acero inoxidable AISI 316L, sello: NBR, con actuador neumático de doble acción PA-DA-105-1, 4M310-08 220V, LSU APL-210N
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
B
Características técnicas de la válvula neumática 4m310-08 220V:
| Diseño | tipo de carrete |
| Presión nominal PN, MPa (kg/cm2) | 1,2 (12) |
| Presión de trabajo, bar | 1,5...8 |
| Medio de trabajo | aire comprimido filtrado |
| Temperatura ambiente t, °C | +5 a +50 |
| Frecuencia de respuesta | 5 ciclos/s |
| Duplicación manual | es |
| Grado de protección | IP 65 |
| Montaje | a través de agujeros en la carcasa |
| Material de la carcasa | aluminio anodizado |
| Tiempo de respuesta | 0,05 segundos. |
Parámetros técnicos del interruptor de límite APL-210N:
| Nombre | Valor |
| Modelo de unidad de interruptor de límite | APL-210N |
| Tensión máxima del interruptor de límite, V | 250 |
| Temperatura del entorno de trabajo, В°C | -40 a +80 |
| Vida útil, años | 10 |
Unidad de interruptor de límite APL-210N
B
Dimensiones y dimensiones de la unidad de interruptor de límite APL-210N:
| Modelo | Mmm | Largo, mm | B, mm | Re, mm | D1, mm | METRO |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20x1.5 |
Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-210N
- Body material
- hierro fundido GGG50
- Maximum allowable temperature
- 120 °C
- Connection type
- brida compacta
- Control type
- Actuador neumático
- Nominal pressure
- 16 barras
- Type of seal
- NBR
- Disc material
- acero inoxidable AISI 316L
- Explosion-proof
- No
- Torque
- 101 Nm
- Manual override
- volante
- Limit switches
- Sí
- Feedback sensor
- Interruptores de límite
- Supply voltage
- 220 V
- Type of pneumatic actuator
- doble acción
- Angle of rotation
- 90°
- Country of origin
- Porcelana
