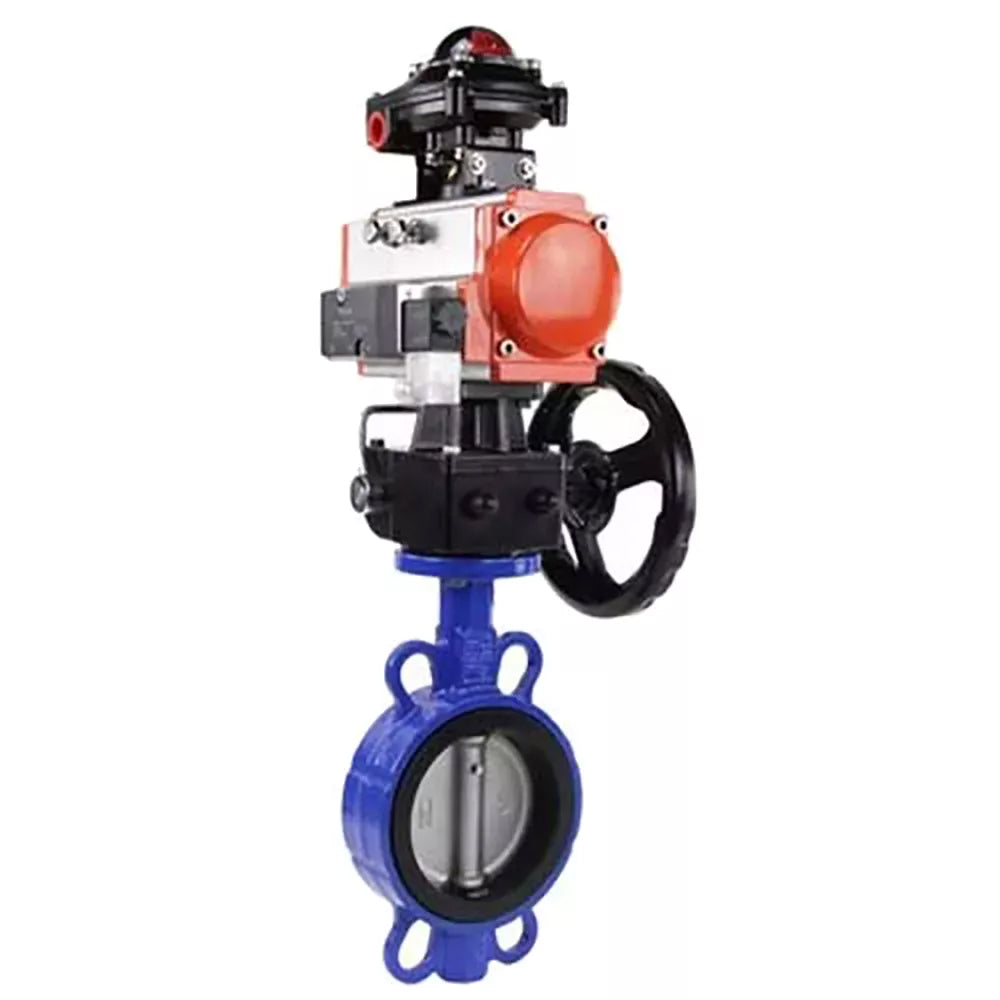

La válvula de mariposa modelo WBV1413E-2W-Fb PA-DA 4M310-08 APL-510N-EX MON 4M310-08 220V está diseñada para su uso como válvula de cierre o regulación para controlar caudales en sistemas de calefacción, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

Los actuadores neumáticos PA-DA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

Los actuadores neumáticos 4m310-08 220 V se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR, para la instalación de actuadores a través de orificios pasantes en el cuerpo.

El doblete manual de reducción de engranajes sinfín HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. El diseño modular del mando manual está diseñado para ofrecer la solución más eficaz y eficiente para todas las aplicaciones de mando manual.

El interruptor de límite APL-510N-EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a sistemas de control automatizados, lo que permite aumentar la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.

B

Parámetros técnicos de la válvula DNOVA WBV1413E-2W-Fb-H, cuerpo de fundición gris GGG50, disco de fundición gris GGG40, junta de EPDM, con actuador neumático de doble efecto PA-DA, 4M310-08 220 V, volante MON, LSU APL-510N-EX:

Válvulas de mariposa WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220 V, volante MON, LSU APL-510N-EX

B

B

Dimensiones y dimensiones de válvulas de mariposa DNOVA WBV1413E-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - fundición gris GGG40, junta - EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220V, volante MON, LSU APL-510N-EX:

DN	A, mm	B, mm	C, mm	E, mm	G, mm
40	402.4	55	72	153	71
50	475.4	80	89	174	82
65	489.4	89	89	174	82
80	495.4	95	89	174	82
100	545.4	114	109	216	101
125	558.4	127	109	216	101
150	639.4	139	134	279	119
200	696.4	175	157	308	137.5
250	752.4	203	174	405	153
300	797.4	242	174	405	153

B

DN	F, mm	Largo, mm	Mmm	K, mm	Yo, mm
40	140	33	121.4	180	104
50	151	43	121.4	180	104
65	151	45	121.4	180	104
80	151	45	121.4	180	104
100	170	52	121.4	200	115
125	170	55	121.4	200	115
150	188	55	121.4	280	158
200	206.5	60	121.4	280	158
250	222	68	121.4	320	165
300	222	78	121.4	320	165

Válvulas de mariposa WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220 V, volante MON, LSU APL-510N-EX

B

B

Materiales de las válvulas de mariposa DNOVA WBV1413E-2W-Fb-H, material del cuerpo: fundición gris GGG50, material del disco: fundición gris GGG40, junta: EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220V, volante MON, LSU APL-510N-EX:

Esquema de piezas y materiales Válvulas de mariposa WBV1413E-2W-Fb-H, material del cuerpo - fundición gris GGG50, material del disco - fundición gris GGG40, sello - EPDM, con actuador neumático de doble acción PA-DA, 4M310-08 220V, volante MON, LSU APL-510N-EX

B

Datos técnicos de los actuadores neumáticos PA-DA:

-	Nombre	Material
1	Recinto	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

Esquema de piezas y materiales del actuador neumático PA-DA

B

B

Características técnicas de la válvula neumática 4m310-08 220V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5...8
Medio de trabajo	aire comprimido filtrado
Temperatura ambiente t, °C	+5 a +50
Frecuencia de respuesta	5 ciclos/s
Duplicación manual	es
Grado de protección	IP 65
Montaje	a través de agujeros en la carcasa
Material de la carcasa	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

B

B

Parámetros técnicos del volante MON:

Nombre	Valor
Versión climática	U, UHL, T, OM
Grado de protección, IP	67
Tipo de conexión	ISO 5211

Doblador manual MON

B

B

Dimensiones y dimensiones del volante MON:

Modelo	MON1-250-T26-ISO	MON2-450-T28-ISO	MON3-700-T38-ISO	MON4-1200-T54-ISO
b1, mm	14	17	22	27
N, mm	22	22	28	32
b2, mm	14	17	22	27
Mmm	16	18	22	30
D1, mm	Г˜50	G70	G102	G102
4-M1, mm	4-M6	4-M8	4-M10	4-M10
D2, mm	G70	G102	G125	G125
4-M2, mm	4-M8	4-M10	4-M12	4-M12
E, mm	70x70	95x95	114x114	129x129
D3, mm	Г˜50	G70	G102	G125
4-Г˜1, mm	4-Г˜6.5	4-Г˜8.5	4-Г˜10.5	4-Г˜12.5
D4, mm	G70	G102	G125	G140
4-Г˜2, mm	4-Г˜8.5	4-Г˜10.5	4-Г˜12.5	4-Г˜16.5
A, mm	90	125	140	188.5
B, mm	55	64	71	93
°C, mm	G˜88	G110	G129	G174
F, mm	115	135	166	202
T, mm	44	62.5	70	94
Y, mm	145	178	212	280
Mmm	120	133	180	195
Tamaño pequeño	53	56.5	68.7	84
K, mm	10	13	12.5	15
Г˜ volante, mm	180	200	280	320

Boceto de dimensiones y dimensiones del volante MON

B

B

Materiales del volante MON:

-	Nombre	Material
1	Vástago para montaje del actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Muelle de fijación	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de bloqueo (varilla principal)	Acero 304
7	Alojamiento	aleación de aluminio
8	Anillo de sellado	EPDM
9	Unidad de engranajes	Hierro fundido BCh50
10	Acoplamiento de transición	Hierro fundido BCh40
11	Vástago de engranaje	Hierro fundido BCh40

Materiales del volante

B

B

Características de la unidad de interruptor de límite APL-510N-EX:
