The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Medios neutrales
- Suministro de agua
- Industria
- Sistemas de calefacción
La válvula de mariposa DNOVA WBV1331E-2W-F está diseñada para usarse como válvula de cierre o control de caudales en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y papelera, entre otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manivela en sentido antihorario y el cierre en sentido horario. El reductor DNOVA RDN permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que constituye una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta.
B
B

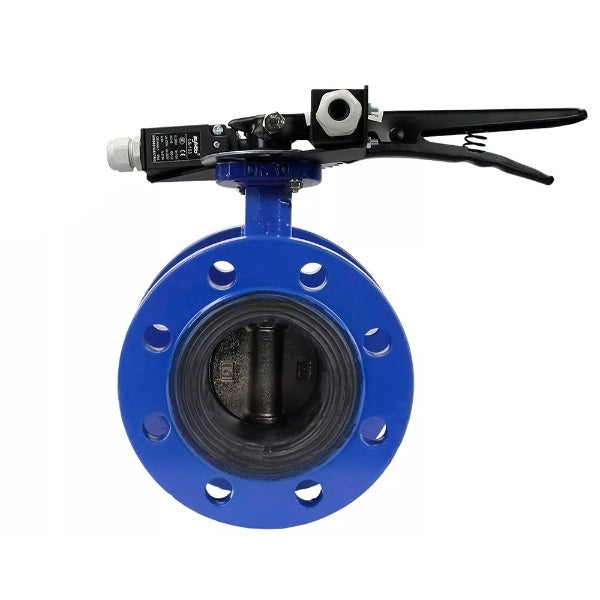

Válvulas de mariposa DNOVA WBV1331E-2W-F DN50-200 PN16 con bridas, cuerpo - fundición gris GGG40, disco - acero inoxidable 304, junta - EPDM, con maneta, dos finales de carrera LS-103 250V y soporte para montaje de finales de carrera.
B
B
Características técnicas de las válvulas de mariposa DNOVA WBV1331E-2W-F DN50-200 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| Característica | Significado |
| Tipo de obturador | disco giratorio |
| Diámetro | 50-200 milímetros |
| Presión nominal | 16 barras |
| Temperatura del entorno de trabajo | de -25 a +130 °C |
| Solicitud | suministro de agua, industria, sistemas de calefacción |
| Tipo de conexión | con brida |
| Tipo de control | Manual (manija, caja de cambios) |
| Clase de sellado | A |
| Vida útil | 10 años |
| Garantizar | 12 meses |
B
B
Interruptores de límite DNOVA LS-103 250V 6A
B
Características técnicas de los finales de carrera DNOVA LS-103 250V 6A:
| Característica | Significado |
| Modelo de interruptor de límite | LS-103 |
| Tensión nominal | 250 V |
| Corriente máxima de conmutación | 6A |
| Frecuencia | 50 Hz |
| Configuración de contactos | Acción instantánea N/Z + N/O |
| Temperatura ambiente | de -5° a +65° |
| Grado de protección | IP64 |
| Material del cuerpo | plástico |
| Movimiento de la cabeza | lineal (émbolo) |
| Humedad admisible | 95% |
| Resistencia de contacto | 25 Mohm (valor inicial) |
| Resistencia de aislamiento nominal | 100 Mohm (500 VCC) |
| Entrada de cables | máx. 12 mm |
B
B
Esquema de dimensiones de válvulas de mariposa DNOVA WBV1331E-2W-F DN50-200 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM
B
Dimensiones generales y de instalación de válvulas de mariposa DNOVA WBV1331E-2W-F DN50-200 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| Diámetro | Largo, mm | Re, mm | D1, mm | D2, mm | nd, mm |
| DN50 | 108 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 460 | 410 | 370 | 12-26 |
B
B
Esquema de dimensiones de los interruptores de final de carrera DNOVA LS-103 250V 6A
B
Dimensiones generales y de instalación de los interruptores de límite DN.ru LS-103 250V 6A:
| Modelo | A, mm | B, mm | C, mm | Re, mm | E, mm |
| LS-103 | 30 | 30 | 53 | 30.5 | 24 |
B
B
Esquema de materiales de válvulas de mariposa DNOVA WBV1331E-2W-F DN50-200 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM
B
Materiales de las piezas de las válvulas de mariposa DNOVA WBV1331E-2W-F DN50-200 PN16 cuerpo - fundición GGG40, disco - acero inoxidable 304, EPDM:
| No. | Nombre de la pieza | Material |
| 1 | Marco | hierro fundido GGG40 |
| 2 | Disco | acero inoxidable 304 |
| 3 | Sello de silla de montar | EPDM |
| 4 | Existencias | Acero inoxidable SS 420 |
| 5 | Palanca | hierro fundido GGG40 |
- Body material
- Hierro fundido GGG40/EN-GJS-400-15
- Maximum allowable temperature
- 130 °C
- Connection type
- Con bridas
- Control type
- Manejar
- Operating environment
- Agua, Aire y Medios neutrales
- Applications
- Suministro de agua, Industria y Sistemas de calefacción
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- Acero inoxidable AISI 304
- Limit switches
- Sí
- Country of origin
- Porcelana
