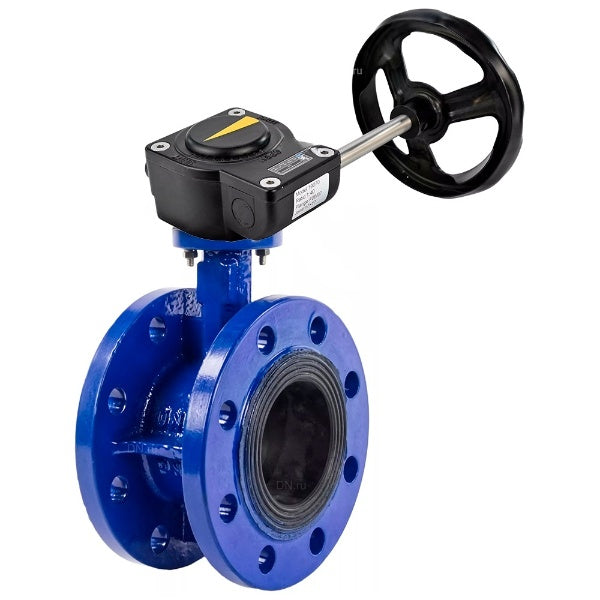

La válvula de mariposa WBV1331E-2W-F está diseñada para su uso como válvula de cierre o regulación para el control de caudal en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, de pulpa y papel, entre otras. Las válvulas se abren y cierran girando el disco 90°. La apertura se realiza girando la manija en sentido antihorario y el cierre en sentido horario.

El reductor HAM permite el ajuste manual del posicionamiento requerido del cuerpo de cierre mediante un cuarto de vuelta, actuando como alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos.

B

B

Parámetros técnicos de la válvula de mariposa de agua DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, reductor HAM RQN:

Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, reductor: HAM RQN

B

B

Dimensiones y dimensiones de las válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo - Fundición GGG40/EN-GJS-400-15, material del disco - Acero inoxidable AISI 304, junta - EPDM, reductor HAM RQN:

DN	Largo, mm	Re, mm	D1, mm	D2, mm	nd, mm
50	108	165	125	99	4-18
65	112	185	145	118	4-18
80	114	200	160	132	8-18
100	127	220	180	156	8-18
125	140	250	210	184	8-18
150	140	285	240	211	8-22
200	152	340	295	266	12-22
250	165	405	355	319	12-26
300	178	460	410	370	12-26

Boceto Válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, reductor: HAM RQN

B

B

Materiales de las válvulas de mariposa DNOVA WBV1331E-2W-FH, material del cuerpo: fundición gris GGG40/EN-GJS-400-15, material del disco: acero inoxidable AISI 304, junta: EPDM, reductor HAM RQN:

Esquema de piezas y materiales Válvulas de mariposa WBV1331E-2W-FH, material del cuerpo - Hierro fundido GGG40/EN-GJS-400-15, material del disco - Acero inoxidable AISI 304, junta - EPDM, reductor HAM RQN

B

B

Principales datos técnicos y características de los reductores HAM RQNx-xZ-x:

Temperatura ambiente, °C	-30 a +120
Clase de protección del recinto	IP67
Solicitud	Para diversas industrias donde se requiere control del flujo de fluidos
Montaje	horizontal/vertical
Ajuste de carrera	0 - 90 ° (ajustable ± 5 °)
Estándar de conexión	ISO 5211

Cajas de cambios HAM

B

B

Materiales básicos de los componentes de la caja de cambios HAM:

-	Nombre	Material
1	Tornillo	acero inoxidable 304
2	Índice	Plástico ABS
3	Cubrir	aleación de aluminio
4	Anillo de sellado	NBR70
5	Alfiler	acero negro
6	Engranaje helicoidal	hierro dúctil
7	Sello	NBR70
8	Alojamiento	aleación de aluminio
9	Perno de ajuste	acero negro
10	Empaquetadora	acero inoxidable 304
11	Tuerca de ajuste	acero inoxidable 304
12	Tapa de tuerca	NBR70
13	Cojinete	acero en polvo
14	Eje sin fin	acero 45
15	Sello	NBR70
16	Eje de transmisión	acero inoxidable 304
17	Volante	acero al carbono recubierto de poliéster
18	Alfiler	acero negro

Bosquejo HAM RQNx-xZ-x

B

B

Dimensiones generales y de montaje de los reductores HAM RQNx-xZ-x:

Modelo	JAMÓN RQN1-180Z-T40	JAMÓN RQN2-300Z-T37	JAMÓN RQN3-540Z-T36	JAMÓN RQN4-675Z-T36	JAMÓN RQN5-1500Z-T50
Re, mm	80	100	120	142	175
D1, mm	70	90	102	125	140
D2, mm	50	70	70	102	102
n-M1	4-M6x10	4-M8x12	4-M8x10	4-M8x10	4-M8x10
n-M2	4-M8x12	4-M10x12	4-M10x15	4-M12x18	4-M16x24
Tamaño pequeño	17x17	17x17	22x22	24x24	27x27
Largo, mm	115	130	150	180	220
L1, mm	50	58	65	80	95
L2, mm	42	50	60	60	78
Mmm	48	58	58	74	84
Alto 1, mm	19	18	18	21	51
d1, mm	20	20	20	20	25
L3, mm	160	160	215	225	325
Ancho, mm	140	200	250	300	400

Bosquejo HAM RQNx-xZ-x

B

B

Datos técnicos de los reductores HAM RQNx-xZ-x:

Modelo	JAMÓN RQN1-180Z-T40	JAMÓN RQN2-300Z-T37	JAMÓN RQN3-540Z-T36	JAMÓN RQN4-675Z-T36	JAMÓN RQN5-1500Z-T50
Relación de transmisión	40:1	37:1	36:1	36:1	50:1
Par motor, Nm	180	300	540	675	1500
Tipo de brida ISO	F05/F07	F07/F09	F07/F10	F10/F12	F10/F14
Peso, kg	1.2	2	2.8	4.8	11
