Descripción

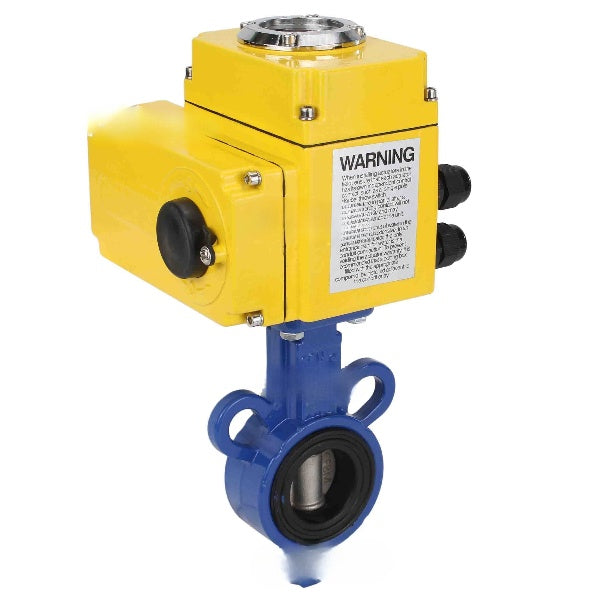

Válvula de mariposa WBV0232E-2W-Fb-H. Cuerpo de aleación de aluminio, disco de acero inoxidable y sello de EPDM. Esta válvula de mariposa está diseñada para su uso como válvula de cierre o regulación para el control de caudal en sistemas de suministro de calor y agua, así como en procesos tecnológicos en las industrias alimentaria, química, petrolera y gasística, papelera y otras.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación de 0° ~ 270° de una válvula de cierre de tipos como válvulas de bola, etc.
Principio de funcionamiento: Los actuadores eléctricos se instalan directamente en las válvulas de las tuberías. Las dimensiones de montaje cumplen con la norma internacional ISO 05211 / DIN 3337. Cuatro microinterruptores limitan el recorrido del eje de salida hasta las posiciones finales del actuador de la válvula. Los actuadores están diseñados para funcionar en el modo de tiempo nominal corto S2.
B
B
Parámetros técnicos de la válvula DNOVA WBV0232E-2W-Fb-H, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador eléctrico QT-N-xEM-A1 220V:
| Característica | significado |
| Tipo de puerta | disco giratorio |
| Diámetro | 25-32 milímetros |
| Presión nominal | 16 barras |
| Temperatura del medio de trabajo | -20 a +120 °C |
| Solicitud | Suministro de agua, suministro de calor, industria química, industria del petróleo y el gas, industria alimentaria, industria de pulpa y papel |
| Tipo de conexión | entre bridas |
| Tipo de control | actuador eléctrico |
| País del fabricante | Porcelana |
| Vida útil | 10 años |
| Garantía | 12 meses |
Válvulas de mariposa WBV0232E-2W-Fb-H, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador eléctrico QT-N-xEM-A1 220V
B
B
Características técnicas de los actuadores de cuarto de vuelta QT-N-xEM-A1-220VAC-U1 (4-20mA):
| Característica | Significado |
| Tipo de actuador | cuarto de vuelta |
| Par motor | 50 Nm |
| Tensión de alimentación | 220 V |
| Temperatura ambiente | -20 a +70 °C |
| Solicitud | Industria alimentaria |
| Versión climática | U1 |
B
B
Dimensiones y dimensiones de DNOVA WBV0232E-2W-Fb-H, material del cuerpo - Aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador eléctrico QT-N-xEM-A1 220V:
| DN | A, mm | B, mm | Largo, mm | C, mm | D1, mm | b, mm | Alto x Alto, mm |
| 25 | 93 | 44.5 | 36 | 10 | 50 | 8 | 9x9 |
| 32 | 93 | 44.5 | 36 | 10 | 50 | 8 | 9x9 |
Boceto Válvulas de mariposa WBV0232E-2W-Fb-H, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, sello: EPDM, actuador eléctrico QT-N-xEM-A1 220V
B
B
Dimensiones generales y de instalación de los actuadores de cuarto de vuelta QT-N-xEM-A1-220VAC-U1 (4-20mA):
| Modelo | X, mm | Z, mm | Y, mm | Mmm | G, mm |
| QT-003 | 123 | 113 | 123 | - | - |
| QT-005 | 160 | 121 | 146 | 40 | 114 |
| QT-008 | 188 | 127 | 145 | 40 | 114 |
| QT-010 | 189 | 129 | 163 | 40 | 114 |
| QT-015 | 189 | 129 | 163 | 40 | 114 |
| QT-030 | 268 | 164 | 212 | 40 | 114 |
| QT-040 | 268 | 164 | 212 | 40 | 114 |
| QT-060 | 268 | 164 | 255 | 40 | 114 |
Esquema de dimensiones de actuadores de cuarto de vuelta QT-N-xEM-A1-220VAC-U1 (4-20mA)
B
B
B
Materiales de las piezas DNOVA WBV0232E-2W-Fb-H, material del cuerpo - Aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador eléctrico QT-N-xEM-A1 220V:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | aleación de aluminio |
| 2 | Junta del asiento | EPDM |
| 3 | Alfiler | Acero inoxidable SS304 |
| 4 | Disco | acero inoxidable 316L |
| 5 | Provenir | Acero inoxidable SS410 |
| 6 | Junta tórica | EPDM |
| 7 | Lámina | acero 45 |
| 8 | Manejar | hierro dúctil |
| 9 | Tornillo | Acero inoxidable SS201 |
| 10 | Empaquetadora | Acero inoxidable SS201 |
| 11 | Tuerca | Acero inoxidable SS201 |
| 12 | Empaquetadora | acero inoxidable SS201 |
Esquema de piezas y materiales Válvulas de mariposa WBV0232E-2W-Fb-H, material del cuerpo - Aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador eléctrico QT-N-xEM-A1 220V
B
B
Diseño de actuadores de cuarto de vuelta QT-N-xEM-A1-220VAC-U1 (4-20mA):
| - | Nombre |
| 1 | Eje de salida |
| 2 | Candado de cable |
| 3 | Tope mecánico |
| 4 | Llave manual |
| 5 | Alojamiento |
| 6 | Caja modular |
| 7 | Cubrir |
| 8 | Ventana de inspección |
| 9 | Protección contra el polvo |
Esquema de actuadores de cuarto de vuelta QT-N-xEM-A1-220VAC-U1 (4-20mA):
