How it works
Electric quarter-turn actuator
The number that matters
Nominal pressure
16barras
The pressure class of the valve body at 20 °C. Working limits depend on the medium and its temperature.
Construction
Parts and materials
Applications
Media and industries
- Agua
- Aire
- Medios neutrales
- Suministro de agua
- Suministro de calor
Las válvulas de mariposa están diseñadas para usarse como válvulas de cierre o regulación para el control de flujo en sistemas de suministro de calor, sistemas de suministro de agua, en procesos tecnológicos de las industrias alimentaria, química, de petróleo y gas, de pulpa y papel y otras.
Los actuadores eléctricos de cuarto de vuelta QT2-N-xEM-O1-x-U1 con protección térmica y calentador están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios públicos, etc.
B
B
Parámetros técnicos de DNOVA WBV0232E-2W-Fb-H, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 HARK:
| Diámetro nominal DN, mm | 25 / 32 |
| Presión de trabajo PN, bar | 16 |
| Temperatura del medio de trabajo t, °C | -20 a +120 |
| Medio de trabajo | Agua fría y caliente, aire sin impurezas de aceite y grasa, otros medios neutrales al material. |
| Dirección del flujo | de dos caras |
| Conexión a tubería | entrebridas |
| Material del cuerpo | aleación de aluminio |

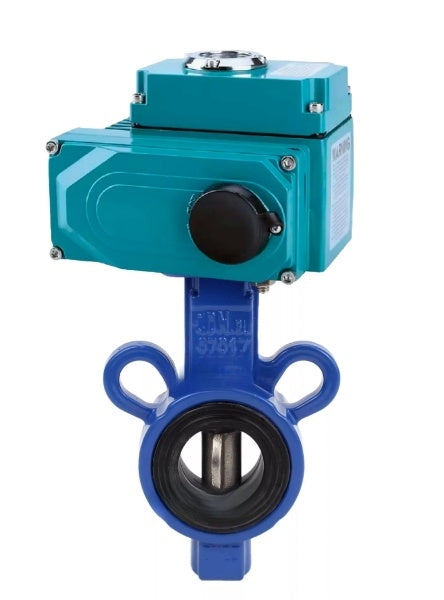

Válvulas de mariposa WBV0232E-2W-Fb-H, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, junta: EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 HARK
Dimensiones y dimensiones de DNOVA WBV0232E-2W-Fb-H, material del cuerpo - Aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 HARK:
| DN | Modelo de actuador eléctrico | Dimensiones, mm | ||
| B | A | Yo | ||
| 25 | QT-N-020EMT | 44.5 | 93 | 241.8 |
| 32 | 44.5 | 93 | 241.8 | |
B
Boceto Válvulas de mariposa WBV0232E-2W-Fb-H, material del cuerpo: aleación de aluminio, material del disco: acero inoxidable AISI 316L, sello: EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 HARK
B
B
Materiales de las piezas DNOVA WBV0232E-2W-Fb-H, material del cuerpo - Aleación de aluminio, material del disco - acero inoxidable AISI 316L, junta - EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 HARK:
| - | Nombre de la pieza | Material |
| 1 | Cuerpo | aleación de aluminio |
| 2 | Junta del asiento | EPDM |
| 3 | Alfiler | Acero inoxidable SS304 |
| 4 | Disco | acero inoxidable 316L |
| 5 | Provenir | Acero inoxidable SS410 |
| 6 | Junta tórica | EPDM |
| 7 | Lámina | acero 45 |
| 8 | Manejar | hierro dúctil |
| 9 | Tornillo | Acero inoxidable SS201 |
| 10 | Empaquetadora | Acero inoxidable SS201 |
| 11 | Tuerca | Acero inoxidable SS201 |
| 12 | Empaquetadora | acero inoxidable SS201 |
Esquema de piezas y materiales Válvulas de mariposa WBV0232E-2W-Fb-H, material del cuerpo - Aleación de aluminio, material del disco - acero inoxidable AISI 316L, sello - EPDM, actuador eléctrico QT-N-EM-O1-220VAC-U1 HARK
B
B
Actuadores técnicos QT-N-xEM-O1-x-U1 HARK:
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Tipo de motor | asincrónico |
| Ángulo de giro, В° | 90±5 |
| Material de la carcasa | aleación de aluminio, recubierta de polvo epoxi |
| Material del eje | acero aleado |
| Tensión de alimentación | 220 V CA |
| Prensaestopas | 2 casquillos M18 |
| Tipo de conexión | ISO 5211 |
| Dispositivo de autobloqueo | tornillo sin fin autoblocante y engranaje sin fin |
| Apagado automático en posiciones abierta, cerrada y atascada | 2 interruptores de límite + 2 interruptores adicionales (contacto seco); |
| Protección térmica | encendido a 120 °C ± 5 °C; Apagado a 97 °C ± 5 °C |
| Limitación mecánica de la rotación del eje de salida | 2 topes externos ajustables |
| Clase de protección del recinto | IP67 |
| Nivel de ruido, dB | 50 |
| Potencia del calentador, W | 5 |
| Temperatura ambiente, В°C | -20 a +70 |
| Humedad ambiental | ≤95% (25 °C) |
| Protección contra explosiones de viviendas | No |
Imagen de los actuadores HARK QT-N-xEM-O1-x-U1
B
B
Dimensiones y dimensiones de los actuadores HARK QT-N-xEM-O1-x-U1:
| Dimensiones, mm | Tamaño del tallo, cuadrado | ISO 5211 | |||||
| Yo | H | A | B | do | D | ||
| 241,8 | 157,5 | 119 | 118 | 112,3 | 26 | 22x22 | F07/F10 |
Esquema de dimensiones generales de los actuadores QT-N-xEM-O1-x-U1 HARK
B
B
Diagrama esquemático de los actuadores HARK QT-N-xEM-O1-x-U1:
| - | Nombre |
| 1 | Indicador de posición |
| 2 | Cubierta superior |
| 3 | Placa de control |
| 4 | Condensador |
| 5 | Levas de presión |
| 6 | Eje de salida con rueda helicoidal |
| 7 | Alojamiento |
| 8 | Limitadores de carrera del eje de salida |
| 9 | Eje sin fin |
| 10 | Motor eléctrico |
| 11 | Caja de cambios |
| 12 | Tapa de la caja de cambios |
Diagrama esquemático de los actuadores HARK QT-N-xEM-O1-x-U1
B
- Body material
- aleación de aluminio
- Maximum allowable temperature
- 120 °C
- Connection type
- brida compacta
- Control type
- Actuador eléctrico
- Operating environment
- Agua, Aire y Medios neutrales
- Applications
- Suministro de agua y Suministro de calor
- Nominal pressure
- 16 barras
- Type of seal
- EPDM
- Disc material
- acero inoxidable AISI 316L
- Explosion-proof
- No
- Thermal protection
- Sí
- Manual override
- Hexágono
- Limit switches
- Sí
- Type of electric actuator
- cuarto de vuelta
- Supply voltage
- 220 V
- Angle of rotation
- 90°
- Country of origin
- Porcelana
