Descripción

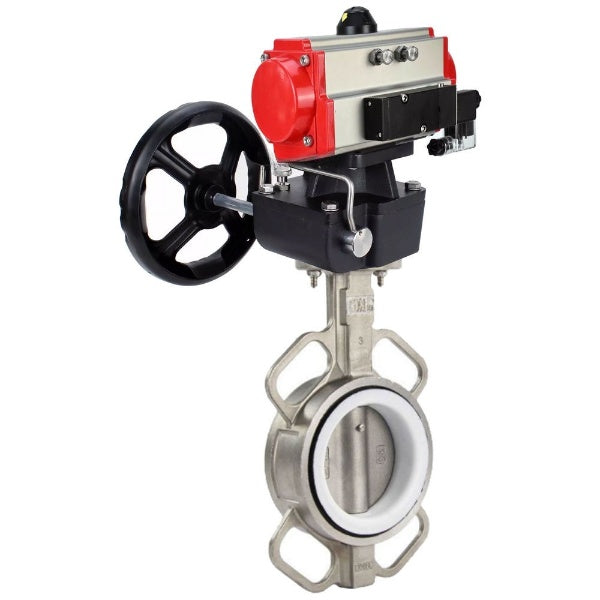

Las válvulas de mariposa DNOVA WBV3232P-2W-Fb-H están diseñadas para su uso como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.
El distribuidor neumático DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externa.
El mando manual DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
B
B
Parámetros técnicos de la válvula DNOVA WBV3232P-2W-Fb-H, material del cuerpo: acero inoxidable AISI 316L, material del disco: acero inoxidable AISI 316L, junta: PTFE, con actuador neumático de doble acción PA-DA, 4V320-10 220V, volante MON:
| Nombre | Significado |
| Presión nominal PN, bar | 16 |
| Temperatura del entorno de trabajo, В°C | de -29 a 180 |
| Conexión a la tubería | entre bridas |
| Tipo de obturador | disco giratorio |
| Tipo de control | accionamiento neumático |
B
B
Boceto de DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - PTFE, con actuador neumático de doble acción PA-DA, 4V320-10 220V, volante MON
Dimensiones y tamaños de DNOVA WBV3232P-2W-Fb-H, material del cuerpo - acero inoxidable AISI 316L, material del disco - acero inoxidable AISI 316L, sello - PTFE, con actuador neumático de doble acción PA-DA, 4V320-10 220V, volante MON:
| Diámetro interior, mm | Largo, mm | Re, mm | Mmm | F, mm | L1, mm | E, mm | X, mm | Y, mm |
| 40 | 33 | 71 | 166 | 135 | 216 | 133 | 88 | 162 |
| 50 | 45 | 73 | 238 | 135 | 216 | 133 | 88 | 162 |
| 65 | 48 | 85 | 264 | 135 | 216 | 133 | 88 | 162 |
| 80 | 49 | 100 | 276 | 135 | 216 | 133 | 88 | 162 |
| 100 | 55 | 131 | 314 | 160 | 279 | 180 | 88 | 162 |
| 125 | 58 | 155 | 340 | 160 | 279 | 180 | 88 | 162 |
| 150 | 59 | 184 | 365 | 193 | 308 | 180 | 88 | 162 |
| 200 | 64 | 234 | 437 | 210 | 405 | 195 | 88 | 162 |
| 250 | 70 | 288 | 495 | 210 | 405 | 195 | 88 | 162 |
| 300 | 80 | 340 | 579 | 237 | 465 | 195 | 88 | 162 |
B
B
Boceto de piezas y materiales de válvulas de mariposa DNOVA WBV3232P-2W-Fb-H
B
Tabla de piezas y materiales de las válvulas de mariposa DNOVA WBV3232P-2W-Fb-H:
| No. | Nombre | Material |
| 1 | Marco | Acero inoxidable AISI316L |
| 2 | Bofetada | PTFE |
| 3, 4, 5 | Disco, varilla, perno | Acero AISI316L |
| 6 | Manga | PTFE |
| 7 | Anillo de sellado | Nitrilo NBR |
| 8 | Lámina | Acero carbono |
B
B
Parámetros técnicos del distribuidor neumático DNOVA 4V320-10 220V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Modelo de distribuidor neumático | 4V320-10 220 V |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Boceto de la copia de seguridad manual de DNOVA MON
B
Parámetros técnicos de las copias de seguridad manuales DNOVA MON:
| Nombre | Significado |
| Método de instalación | horizontal/vertical |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Boceto de partes y materiales del manual de respaldo DNOVA MON
B
Tabla de partes y materiales del manual de respaldo DNOVA MON:
| No. | Nombre | Material |
| 1 | Varilla para montar un actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | Acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de fijación (varilla principal) | Acero 304 |
| 7 | Marco | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Reductor | Hierro fundido VCh50 |
| 10 | Acoplamiento de transición | Hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | Hierro fundido VCh40 |
