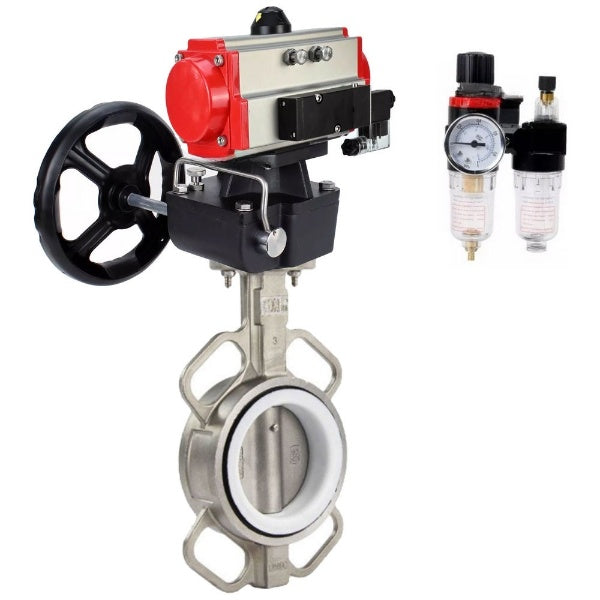

Las válvulas de mariposa DNOVA WBV3232P-2W-Fb-H están diseñadas para su uso como válvulas de cierre o control para el control de flujo en sistemas de suministro de calor, suministro de agua, en procesos tecnológicos de alimentos, químicos, petróleo y gas, pulpa y papel y otras industrias.

El distribuidor neumático DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externa.

El mando manual DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.

La unidad de preparación de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y distribuidores neumáticos.

B

B

Parámetros técnicos de las válvulas de mariposa DNOVA WBV3232P-2W-Fb-H PN16, distribuidor neumático 4V320-10 220V, mando manual MON, ATU AFC2000:

Nombre	Significado
Presión nominal PN, bar	16
Temperatura del entorno de trabajo, В°C	de -29 a 180
Conexión a la tubería	entre bridas
Tipo de obturador	disco giratorio
Tipo de control	accionamiento neumático

B

B

Boceto de válvulas de mariposa DNOVA WBV3232P-2W-Fb-H con distribuidor neumático 4V320-10 220V, control manual MON, ATU AFC2000

Dimensiones y tamaños de las válvulas de mariposa DNOVA WBV3232P-2W-Fb-H con distribuidor neumático 4V320-10 220V, accionamiento manual MON, ATU AFC2000:

Diámetro interior, mm	Largo, mm	Re, mm	Mmm	F, mm	L1, mm	E, mm	X, mm	Y, mm
40	33	71	166	135	216	133	88	162
50	45	73	238	135	216	133	88	162
65	48	85	264	135	216	133	88	162
80	49	100	276	135	216	133	88	162
100	55	131	314	160	279	180	88	162
125	58	155	340	160	279	180	88	162
150	59	184	365	193	308	180	88	162
200	64	234	437	210	405	195	88	162
250	70	288	495	210	405	195	88	162
300	80	340	579	237	465	195	88	162

B

B

Esquema de piezas y materiales de válvulas de mariposa DNOVA WBV3232E-2W-Fb-H

B

Tabla de piezas y materiales de las válvulas de mariposa DNOVA WBV3232E-2W-Fb-H:

No.	Nombre	Material
1	Marco	Acero inoxidable AISI316L (03x17H14M3)
2	Bofetada	PTFE
3, 4, 5	Disco, varilla, perno	Acero AISI316L (03x17H14M3)
6	Manga	PTFE
7	Anillo de sellado	Nitrilo NBR
8	Lámina	Acero carbono

B

B

Parámetros técnicos del distribuidor neumático DNOVA 4V320-10 220V

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Modelo de distribuidor neumático	4V320-10 220 V
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclos/seg	5

B

B

Boceto de la copia de seguridad manual de DNOVA MON

B

Parámetros técnicos de las copias de seguridad manuales DNOVA MON:

Nombre	Significado
Método de instalación	horizontal/vertical
Grado de protección, IP	67
Tipo de conexión	ISO 5211

B

B

Boceto de partes y materiales del manual de respaldo DNOVA MON

B

Tabla de partes y materiales del manual de respaldo DNOVA MON:

B

B

Parámetros principales de la unidad de preparación de aire DNOVA AFC2000

Presión de trabajo, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de destrucción, bar	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	de -5 a +60
Tamaño de partículas filtradas, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0.395
Composición del kit	filtro separador de humedad, regulador de presión, lubricador, soporte
