Descripción
Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
El cierre del flujo de trabajo se realiza mediante un elemento de bloqueo, que consiste en una bola con un orificio cilíndrico pasante. La manija instalada en el cuerpo gira la bola sobre su eje. Para cerrar completamente el flujo, basta con girarla 90 grados.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de válvulas de cierre de tuberías con un elemento de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.
B
B

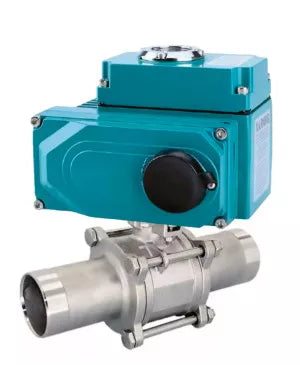

Características técnicas de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, soldadas, cuerpo - acero inoxidable SS316, junta - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-EM-O1-380VAC-U1 380V HARK
| Diámetro nominal DN, mm | 10-150 |
| Presión nominal PN, bar |
DN10Г·25 – 64 DN32Г·50 – 40 DN65Г·80 – 25 DN100Г·150 – 16 |
| Temperatura del entorno de trabajo t, °C | de -20 a +180 |
| Entorno de trabajo | agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo |
| Conexión a la tubería | soldado |
| Tipo de sección de flujo | paso completo |
| Áreas de aplicación |
sistemas de calefacción y suministro de agua, tuberías industriales |
| Vida útil media, años | 5 |
|
Recurso promedio, ciclos de cierre/apertura |
100.000 (en ambiente no agresivo) |
B
B
Boceto de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, soldadas, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-EM-O1-380VAC-U1 380V HARK
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, soldadas, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-EM-O1-380VAC-U1 380V HARK
| DN |
Modelo de propulsión eléctrica |
Dimensiones, mm | ||||
| d | D | B | Yo | Y | ||
| 10 | QT-N-020EMT | 12 | 17.2 | 2.1 | 130 | 241.8 |
| 15 | 15 | 21.3 | 2.1 | 150 | 241.8 | |
| 20 | 20 | 26.9 | 2.1 | 155 | 241.8 | |
| 25 | 25 | 33.7 | 2.8 | 186 | 241.8 | |
| 32 | 32 | 42.4 | 2.8 | 195 | 241.8 | |
| 40 | 38 | 48.3 | 2.8 | 231 | 241.8 | |
| 50 | 50 | 60.3 | 2.8 | 243 | 241.8 | |
| 65 | 64 | 76.1 | 3 | 290 | 241.8 | |
| 80 | 76 | 88.9 | 3 | 302 | 241.8 | |
| 100 | 100 | 114.3 | 3 | 326 | 241.8 | |
| 125 | QT-N-040EMT | 125 | 141.3 | 3.4 | 360 | 241.8 |
| 150 | QT-N-060EMT | 150 | 168.3 | 3.4 | 390 | 241.8 |
B
B
B
Materiales de las piezas de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, soldadas, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-EM-O1-380VAC-U1 380V HARK
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable 316 |
| 2 | Elemento lateral (2 uds.) | acero inoxidable 316 |
| 3 | Pelota | acero inoxidable 316 |
| 4 | Sello de bola | PTFE |
| 5 | Sello de varilla | PTFE |
| 6 | Manga | acero inoxidable 304 |
| 7 | Existencias | acero inoxidable 304 |
| 8 | Arandela | acero inoxidable |
| 9 | tornillo | acero A2-70 |
| 10 | Tornillo | acero A2-70 |
| 11 | Palanca | acero inoxidable |
| 12 | Recubrimiento del mango | CLORURO DE POLIVINILO |
| 13 | tornillo | acero A2-70 |
B
B
Imagen de accionamientos eléctricos DNOVA QT-N-xEMT-O1-x-UHL1 con protección térmica y calentador
B
Accionamientos eléctricos técnicos DNOVA QT2-N-xEM-O1-x-U1m
| Tipo de accionamiento eléctrico | cuarto de vuelta |
| Tipo de motor | asincrónico |
| Ángulo de rotación, В° | 90±5 |
| Material del cuerpo | aleación de aluminio, recubierta de polvo epoxi |
| Material del eje | acero aleado |
| Tensión de alimentación | 380 V CA, 50 Hz |
| Entrada de cables | glándula 2xM18 |
| Tipo de conexión | ISO 5211 |
| Dispositivo de autobloqueo | tornillo sin fin autoblocante y engranaje sin fin |
| Apagado automático en las posiciones abierta, cerrada y atascada |
2 interruptores de límite + 2 interruptores adicionales (contacto seco); |
| Protección térmica |
encender a 120 °C ± 5 °C; apagar a 97 °C ± 5 °C |
| Clase de aislamiento | F según GOST IEC 60034-2-1-2017 |
| Limitación mecánica de la rotación del eje de salida | 2 topes externos ajustables |
| Clase de protección de la vivienda | IP67 |
| Nivel de ruido, dB | 50 |
| Potencia del calentador, W | 5 |
| Temperatura ambiente, В°C | de -20 a +70 |
| Humedad ambiental | ≤95% (25 °C) |
| Protección contra explosiones de la carcasa | No |
B
B
Esquema de dimensiones generales de accionamientos eléctricos DNOVA QT2-N-xEM-O1-x-U1
B
Dimensiones y tamaños de los accionamientos eléctricos DNOVA QT2-N-xEM-O1-x-U1
| Dimensiones, mm | ISO 5211 | ||||||
| Yo | H | A | B | do | D | Tamaño de la varilla, cuadrada | |
| 241.8 | 157.5 | 119 | 118 | 112.3 | 26 | 22x22 | F07/F10 |
B
B
Diagrama del dispositivo de accionamiento eléctrico DNOVA QT2-N-xEM-O1-x-U1
B
Diagrama del dispositivo de accionamientos eléctricos DNOVA QT-N-xEM-O1-x-U1 HARK:
| N.º de artículo | Nombre |
| 1 | Indicador de posición |
| 2 | Cubierta superior |
| 3 | Placa de control |
| 4 | Condensador |
| 5 | Levas de empuje |
| 6 | Eje de salida con rueda helicoidal |
| 7 | Marco |
| 8 | Limitadores de recorrido del eje de salida |
| 9 | Eje sin fin |
| 10 | Motor eléctrico |
| 11 | Reductor |
| 12 | Tapa de la caja de cambios |
