Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación de un elemento de cierre de 0 ° ~ 270 ° de tipos como una válvula de bola, etc. Aplicación: ampliamente utilizado en varios sectores de la economía nacional: en las industrias del gas, petróleo, metalurgia, alimentos, en vivienda y servicios comunales, etc.
B
B

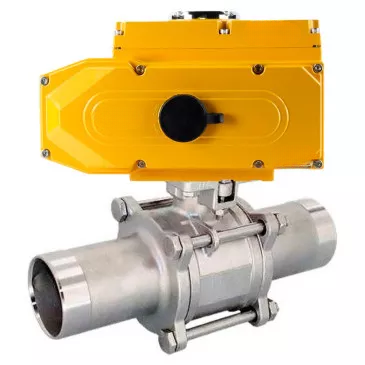

Características técnicas de la válvula DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo de acero inoxidable 316, soldada, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-220VAC-U1 220V 220V
| Nombre | Significado |
| Tipo de conexión | para soldar |
| Tipo de control | Con accionamiento eléctrico |
| Solicitud | suministro de agua, suministro de calor, industria |
| Paso de bola de grúa | paso completo |
| Desempeño climático | U1 |
| Temperatura del entorno de trabajo, В°C | de -20 a 180 |
| Unión | para soldar |
| Control | Accionamiento eléctrico 220V |
| Clase de sellado | A |
| Ingesta de agua | No |
| Tipo de dispositivo de grúa | bidireccional |
| Miércoles | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Garantía, g. | 1 |
| Vida útil, años | 5 |
B
B
Esquema de dimensiones generales y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG paso total, cuerpo - acero inoxidable 316, soldado, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-220VAC-U1 220V 220V
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG paso total, cuerpo - acero inoxidable 316, soldada, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-220VAC-U1 220V 220V
| Modelo | Largo, mm | L1, mm | Mmm |
| DN10 | 130 | 140 | 118 |
| DN15 | 150 | 140 | 118 |
| DN20 | 155 | 166 | 122 |
| DN25 | 186 | 200 | 128 |
| DN32 | 195 | 140 | 118 |
| DN40 | 231 | 166 | 122 |
| DN50 | 243 | 200 | 128 |
| DN65 | 290 | 269 | 155 |
| DN80 | 302 | 269 | 155 |
| DN100 | 326 | 269 | 155 |
| DN125 | 360 | 269 | 155 |
| DN150 | 390 | 269 | 155 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG paso total, cuerpo - acero inoxidable 316, soldado, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-220VAC-U1 220V 220V
B
Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG paso total, cuerpo - acero inoxidable 316, soldado, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-220VAC-U1 220V 220V
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | Acero inoxidable 316 |
| 2 | Elemento lateral (2 uds.) | Acero inoxidable 316 |
| 3 | Pelota | Acero inoxidable 316 |
| 4 | Sello de bola | PTFE |
| 5 | Sello de varilla | PTFE |
| 6 | Manga | acero inoxidable 304 |
| 7 | Existencias | Acero inoxidable 316 |
| 8 | Arandela | acero inoxidable |
| 9 | tornillo | acero A2-70 |
| 10 | Tornillo | acero A2-70 |
B
B
Accionamientos eléctricos
B
Parámetros técnicos de los accionamientos eléctricos:
| Nombre | Significado |
| Tensión de alimentación | 220 V |
| Temperatura ambiente | de -20 °C a 70 °C |
| Disponibilidad de copia de seguridad manual | Hexágono |
| Interruptores de límite | Hay |
| Grado de protección de la caja | IP67 |
B
B
Esquema de dimensiones y tamaños de accionamientos eléctricos.
B
Dimensiones y tamaños de los accionamientos eléctricos:
| Modelo de propulsión eléctrica | L1, mm | A, mm | Mmm |
| QT-N-005EM-O1-380VAC-U1 | 166 | 118 | 122 |
| QT-N-008EM-O1-380VAC-U1 | 200 | 133 | 128 |
| QT-N-020EM-O1-380VAC-U1 | 269 | 174 | 155 |
| QT-N-040EM-O1-380VAC-U1 | 269 | 174 | 155 |
| QT-N-060EM-O1-380VAC-U1 | 269 | 174 | 155 |
B
B
Boceto del dispositivo de accionamiento eléctrico
B
Dispositivo de accionamiento eléctrico:
| - | Detalles |
| 1 | Eje de salida |
| 2 | Candado de cable |
| 3 | Limitador mecánico |
| 4 | Doblador manual |
| 5 | Caso |
| 6 | Cubrir |
| 7 | Ventana de visualización |
| 8 | Protección contra el polvo |
