Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores eléctricos de cuarto de vuelta controlados DNOVA serie QT están diseñados para el control remoto y local de la rotación de un elemento de cierre de 0 ° ~ 270 ° de tipos como una válvula de bola, etc. Aplicación: ampliamente utilizado en varios sectores de la economía nacional: en la industria del gas, petróleo, metalurgia, alimentación, en vivienda y servicios comunales, etc.
B
B

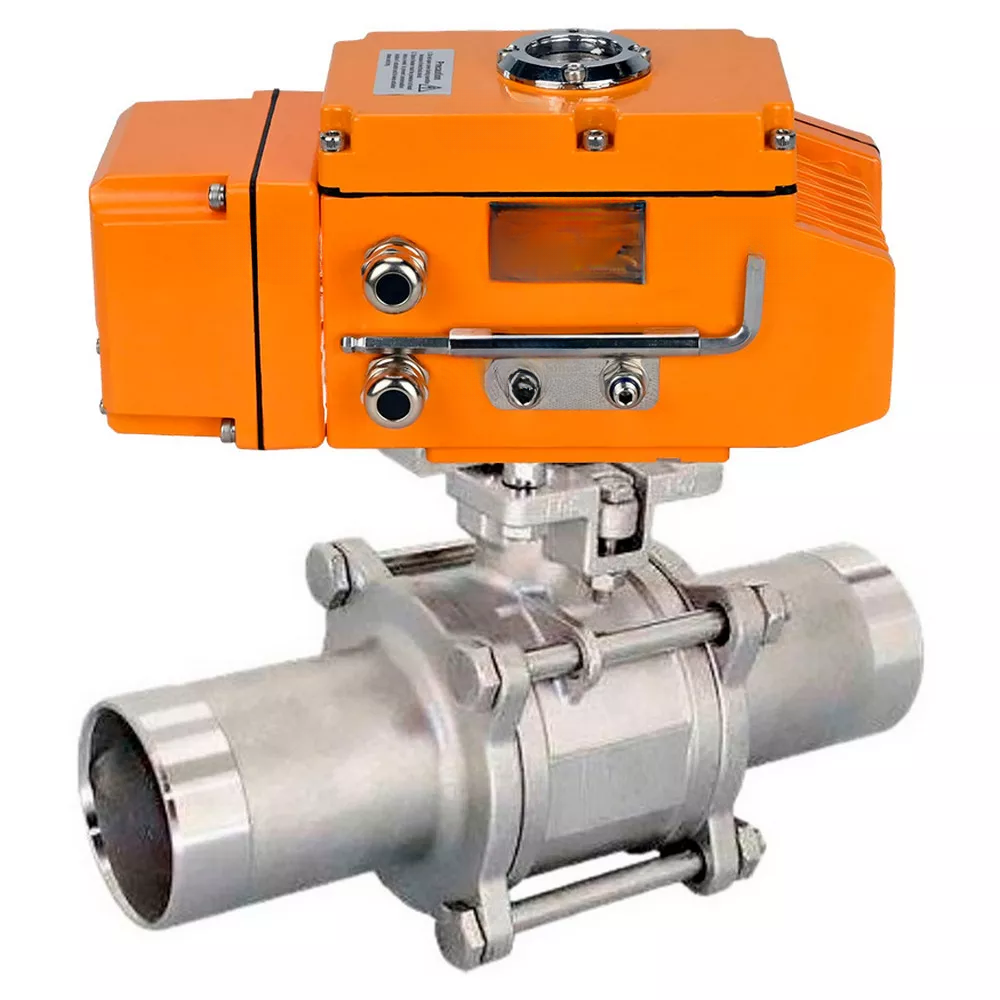

Características técnicas de la válvula DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso completo, cuerpo de acero inoxidable 316, soldada, con accionamiento eléctrico de 1/4 de vuelta. DNOVA QT-N-EM-A1-220VAC-U1 con sensor de retroalimentación y señal de control de entrada 4-20 mA.
| Nombre | Significado |
| Tipo de conexión | para soldar |
| Tipo de control | Con accionamiento eléctrico |
| Solicitud | suministro de agua, suministro de calor, industria |
| Paso de bola de grúa | paso completo |
| Desempeño climático | U1 |
| Temperatura del entorno de trabajo, В°C | de -20 a 180 |
| Unión | para soldar |
| Control | Accionamiento eléctrico 220V |
| Clase de sellado | A |
| Ingesta de agua | No |
| Tipo de dispositivo de grúa | bidireccional |
| Miércoles | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Garantía, g. | 1 |
| Vida útil, años | 5 |
B
B
Esquema de dimensiones generales y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 316, soldada, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-A1-220VAC-U1 con sensor de retroalimentación y señal de control de entrada 4-20 mA
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 316, soldada, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-A1-220VAC-U1 con sensor de retroalimentación y señal de control de entrada 4-20 mA
| Modelo | Largo, mm | X, mm | G, mm |
| DN10 | 130 | 200 | 114 |
| DN15 | 150 | 200 | 114 |
| DN20 | 155 | 200 | 114 |
| DN25 | 186 | 228 | 114 |
| DN32 | 195 | 200 | 114 |
| DN40 | 231 | 200 | 114 |
| DN50 | 243 | 228 | 114 |
| DN65 | 290 | 308 | 114 |
| DN80 | 302 | 308 | 114 |
| DN100 | 326 | 308 | 114 |
| DN125 | 360 | 308 | 114 |
| DN150 | 390 | 308 | 114 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 316, soldada, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-A1-220VAC-U1 con sensor de retroalimentación y señal de control de entrada 4-20 mA
B
Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 316, soldada, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-A1-220VAC-U1 con sensor de retroalimentación y señal de control de entrada 4-20 mA
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | Acero inoxidable 316 |
| 2 | Elemento lateral (2 uds.) | Acero inoxidable 316 |
| 3 | Pelota | Acero inoxidable 316 |
| 4 | Sello de bola | PTFE |
| 5 | Sello de varilla | PTFE |
| 6 | Manga | acero inoxidable 304 |
| 7 | Existencias | Acero inoxidable 316 |
| 8 | Arandela | acero inoxidable |
| 9 | tornillo | acero A2-70 |
| 10 | Tornillo | acero A2-70 |
B
B
Accionamientos eléctricos
B
Parámetros técnicos de los accionamientos eléctricos:
| Nombre | Significado |
| Tensión de alimentación | 220 V |
| Temperatura ambiente | de -20 °C a 70 °C |
| Disponibilidad de copia de seguridad manual | Hexágono |
| Interruptores de límite | Hay |
| Grado de protección de la caja | IP67 |
B
B
Esquema de dimensiones y tamaños de accionamientos eléctricos.
B
Dimensiones y tamaños de los accionamientos eléctricos:
| Modelo de unidad | QT-N-005EM-B1-220VAC-U1 | QT-N-008EM-A1-220VAC-U1 | QT-N-030EM-B1-220VAC-U1 | QT-N-060EM-A1-220VAC-U1 |
| X, mm | 160 | 188 | 268 | 268 |
| Y, mm | 146 | 145 | 212 | 255 |
| Z, mm | 121 | 127 | 164 | 164 |
| F | F70 | F70 | F125 | F125 |
| NÓTESE BIEN | 4-M8 | 4-M8 | 4-M12 | 4-M12 |
| FS | F50 | F50 | F102 | F102 |
| DAKOTA DEL NORTE | 4-M6 | 4-M6 | 8-M10 | 4-M10 |
| E, mm | 66 | 100 | 140 | 140 |
| F, mm | 66 | 90 | 130 | 130 |
| G, mm | 114 | 114 | 114 | 114 |
| Mmm | 40 | 40 | 40 | 40 |
| Yo, mm | 100 | 150 | 100 | 150 |
| MxM | 14x14 | 17x17 | 22x22 | 27x27 |
B
B
Boceto del dispositivo de accionamiento eléctrico
B
Dispositivo de accionamiento eléctrico:
| N.º de artículo | Detalles |
| 1 | Eje de salida |
| 2 | Candado de cable |
| 3 | Limitador mecánico |
| 4 | Marco |
| 5 | Tapa |
| 6 | Ventana de visualización |
| 7 | Protección contra el polvo |
