Válvulas de bola

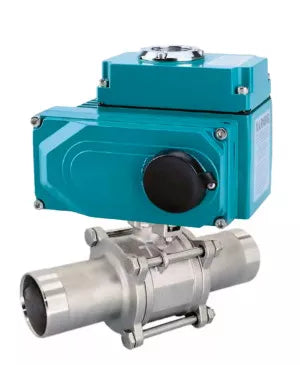

Model BV3232P(3pc)-FP-W-ISO-H SKU D160-53219

$551.64 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Ver todos los detalles

How it works

Electric quarter-turn actuator

Applications

Media and industries

Agua
Vapor
Productos derivados del petróleo
Medios neutrales
Medios gaseosos
Suministro de agua

Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.

El cierre del flujo de trabajo se realiza mediante un elemento de bloqueo, que consiste en una bola con un orificio cilíndrico pasante. La manija instalada en el cuerpo gira la bola sobre su eje. Para cerrar completamente el flujo, basta con girarla 90 grados.

Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de válvulas de cierre de tuberías con un elemento de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.

Características técnicas de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, soldadas, cuerpo - acero inoxidable SS316, junta - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-EM-O1-220VAC-U1 220V HARK

Diámetro nominal DN, mm	10-150
Presión nominal PN, bar	DN10Г·25 – 64 DN32Г·50 – 40 DN65Г·80 – 25 DN100Г·150 – 16
Temperatura del entorno de trabajo t, °C	de -20 a +180
Entorno de trabajo	agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos que sean neutros para los materiales del grifo
Conexión a la tubería	soldado
Tipo de sección de flujo	paso completo
Áreas de aplicación	sistemas de calefacción y suministro de agua, tuberías industriales
Vida útil media, años	5
Recurso promedio, ciclos de cierre/apertura	100.000 (en ambiente no agresivo)

Boceto de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, soldadas, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-EM-O1-220VAC-U1 220V HARK

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, soldadas, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-EM-O1-220VAC-U1 220V HARK

DN	Modelo de propulsión eléctrica	Dimensiones, mm
DN	Modelo de propulsión eléctrica	d	D	B	Yo	Y
10	QT-N-003EMT	12	17.2	2.1	130	123
15		15	21.3	2.1	150	123
32		32	42.4	2.8	195	123

Materiales de las piezas de las válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG de paso total, soldadas, cuerpo - acero inoxidable SS316, sello - PTFE, con accionamiento eléctrico de 1/4 de vuelta QT-N-EM-O1-220VAC-U1 220V HARK

N.º de artículo	Nombre de la pieza	Material
1	Marco	acero inoxidable 316
2	Elemento lateral (2 uds.)	acero inoxidable 316
3	Pelota	acero inoxidable 316
4	Sello de bola	PTFE
5	Sello de varilla	PTFE
6	Manga	acero inoxidable 304
7	Existencias	acero inoxidable 304
8	Arandela	acero inoxidable
9	tornillo	acero A2-70
10	Tornillo	acero A2-70
11	Palanca	acero inoxidable
12	Recubrimiento del mango	CLORURO DE POLIVINILO
13	tornillo	acero A2-70

Imagen de accionamientos eléctricos DNOVA QT-N-xEMT-O1-x-UHL1 con protección térmica y calentador

Accionamientos eléctricos técnicos DNOVA QT2-N-xEM-O1-x-U1m

Tipo de accionamiento eléctrico	cuarto de vuelta
Tipo de motor	asincrónico
Ángulo de rotación, В°	90±5
Material del cuerpo	aleación de aluminio, recubierta de polvo epoxi
Material del eje	acero aleado
Tensión de alimentación	380 V/CA, 50 Hz
Entrada de cables	glándula 2xM18
Tipo de conexión	ISO 5211
Dispositivo de autobloqueo	tornillo sin fin autoblocante y engranaje sin fin
Apagado automático en las posiciones abierta, cerrada y atascada	2 interruptores de límite + 2 interruptores adicionales (contacto seco);
Protección térmica	encender a 120 °C ± 5 °C; apagar a 97 °C ± 5 °C
Limitación mecánica de la rotación del eje de salida	2 topes externos ajustables
Clase de protección de la vivienda	IP67
Nivel de ruido, dB	50
Potencia del calentador, W	5
Temperatura ambiente, В°C	de -20 a +70
Humedad ambiental	≤95% (25 °C)
Protección contra explosiones de la carcasa	No

Esquema de dimensiones generales de accionamientos eléctricos DNOVA QT2-N-xEM-O1-x-U1

Dimensiones y tamaños de los accionamientos eléctricos DNOVA QT2-N-xEM-O1-x-U1

Modelo	003EMT
Largo, mm	123
Mmm	115
A, mm	101
B, mm	98
C, mm	74
Re, mm	49
E, mm	34.5
F, mm	35
G, mm	5
Tamaño de la varilla, cuadrado, mm	14x14
ISO 5211	F05/F07

Diagrama del dispositivo de accionamiento eléctrico DNOVA QT2-N-xEM-O1-x-U1

Diagrama del dispositivo de accionamientos eléctricos DNOVA QT-N-xEM-O1-x-U1 HARK:

N.º de artículo	Nombre
1	Indicador de posición
2	Cubierta superior
3	Placa de control
4	Condensador
5	Levas de empuje
6	Eje de salida con rueda helicoidal
7	Marco
8	Limitadores de recorrido del eje de salida
9	Eje sin fin
10	Motor eléctrico
11	Reductor
12	Tapa de la caja de cambios

Body material: Acero inoxidable AISI 316
Maximum allowable temperature: #Р˜РњРЇ?
Connection type: Para soldar
Control type: Accionado eléctricamente
Operating environment: Agua, Vapor, Productos derivados del petróleo, Medios neutrales y Medios gaseosos
Applications: Suministro de agua
Type of seal: PTFE
Voltage: 220 V
Explosion-proof: No
Torque: 3 Nm
Limit switches: Sí
Actuator model: QT-N-020EM-O1-220VAC-U1 HARK
Country of origin: Porcelana
