Válvulas de bola

Model BV3232P(3pc)-FP-W-ISO-H SKU D160-52072

$201.76 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Ver todos los detalles

The number that matters

Max. medium temperature

180°C

The highest medium temperature this valve is rated for.

Applications

Media and industries

Agua
Vapor
Productos derivados del petróleo
Medios neutrales
Medios gaseosos

La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.

Los actuadores neumáticos DNOVA de doble efecto rotativos PA-DA-XXX están diseñados para automatizar el proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.

El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en un sistema neumático dependiendo de la acción de control externo.

La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales del elemento de cierre de la válvula: válvula de paso, válvula de mariposa o válvula de mariposa. Se instala sobre la superficie del accionamiento neumático y se conecta al eje de accionamiento según la norma DIN. En una caja sellada, por lo general, hay dos sensores que monitorizan la posición del eje de accionamiento y emiten señales en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede ver en el cuerpo de la unidad: un indicador visual 3D rojo (cerrado) y verde (abierto).

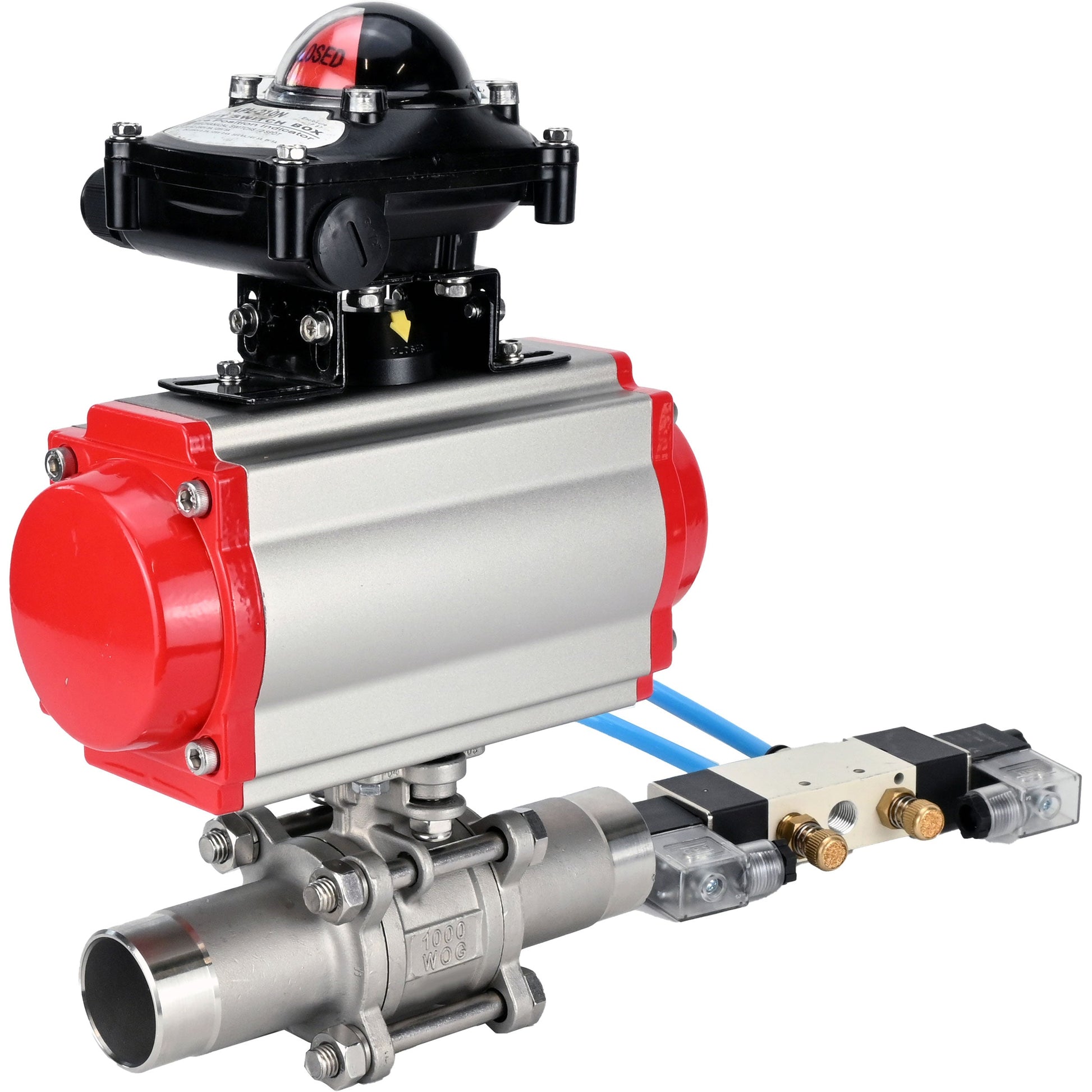

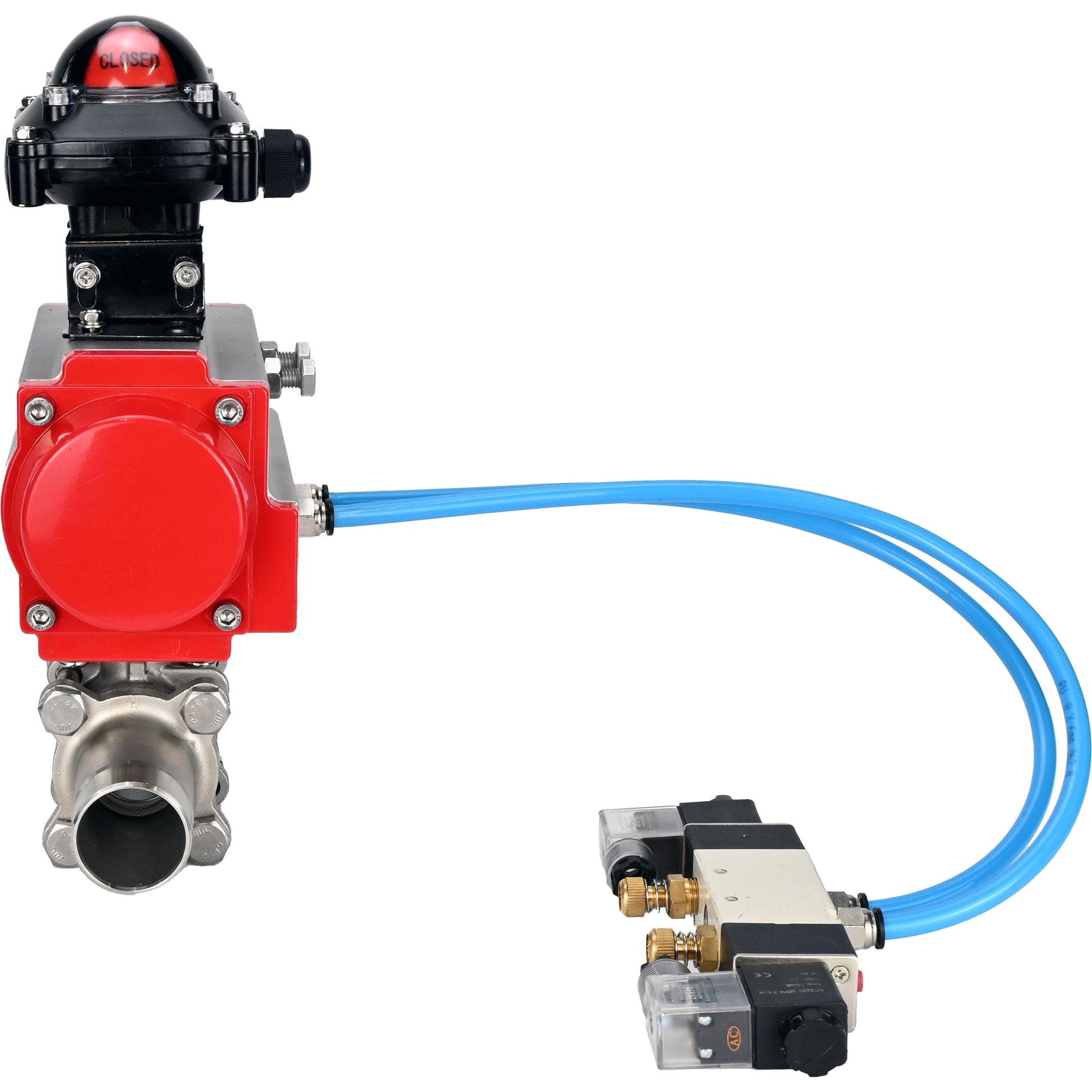

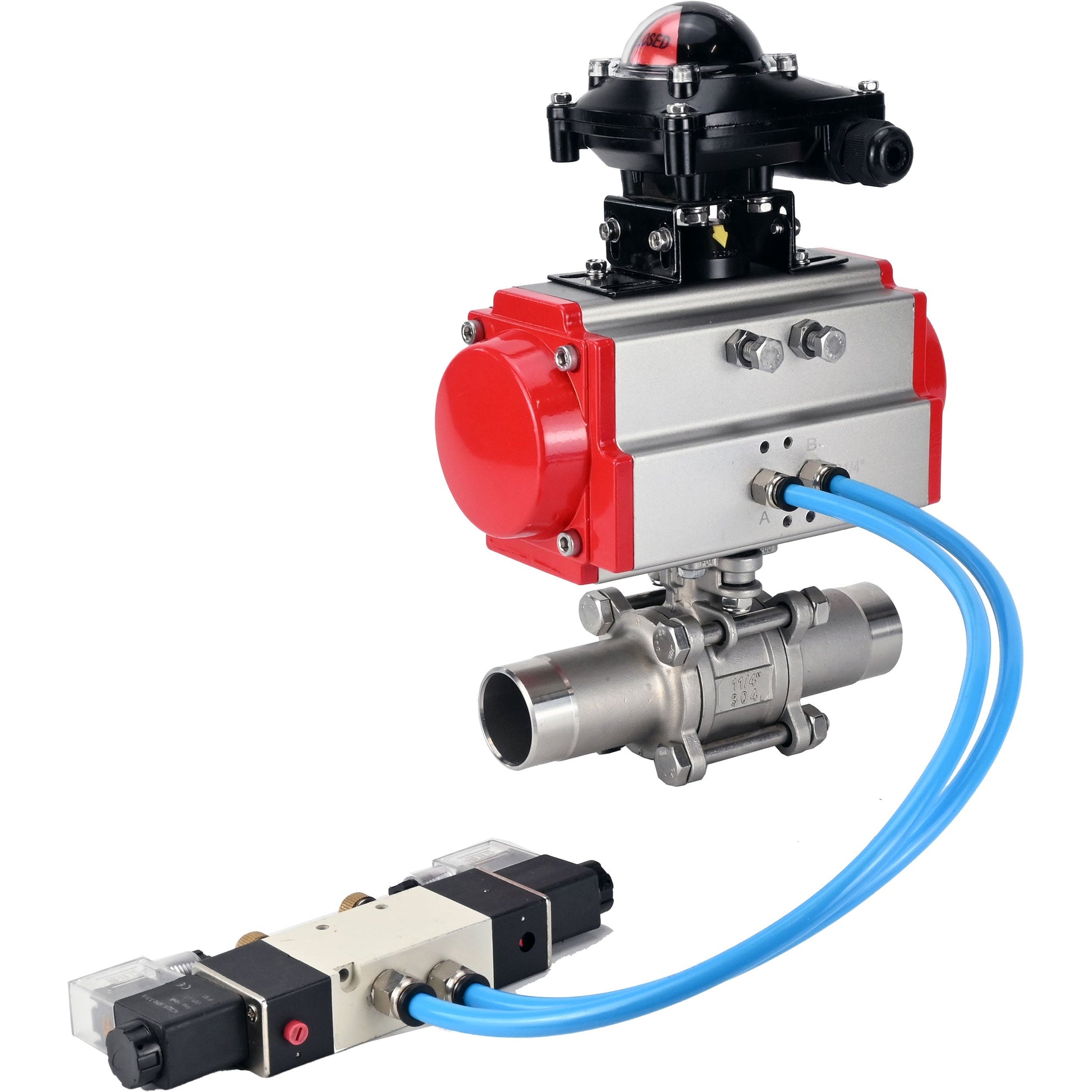

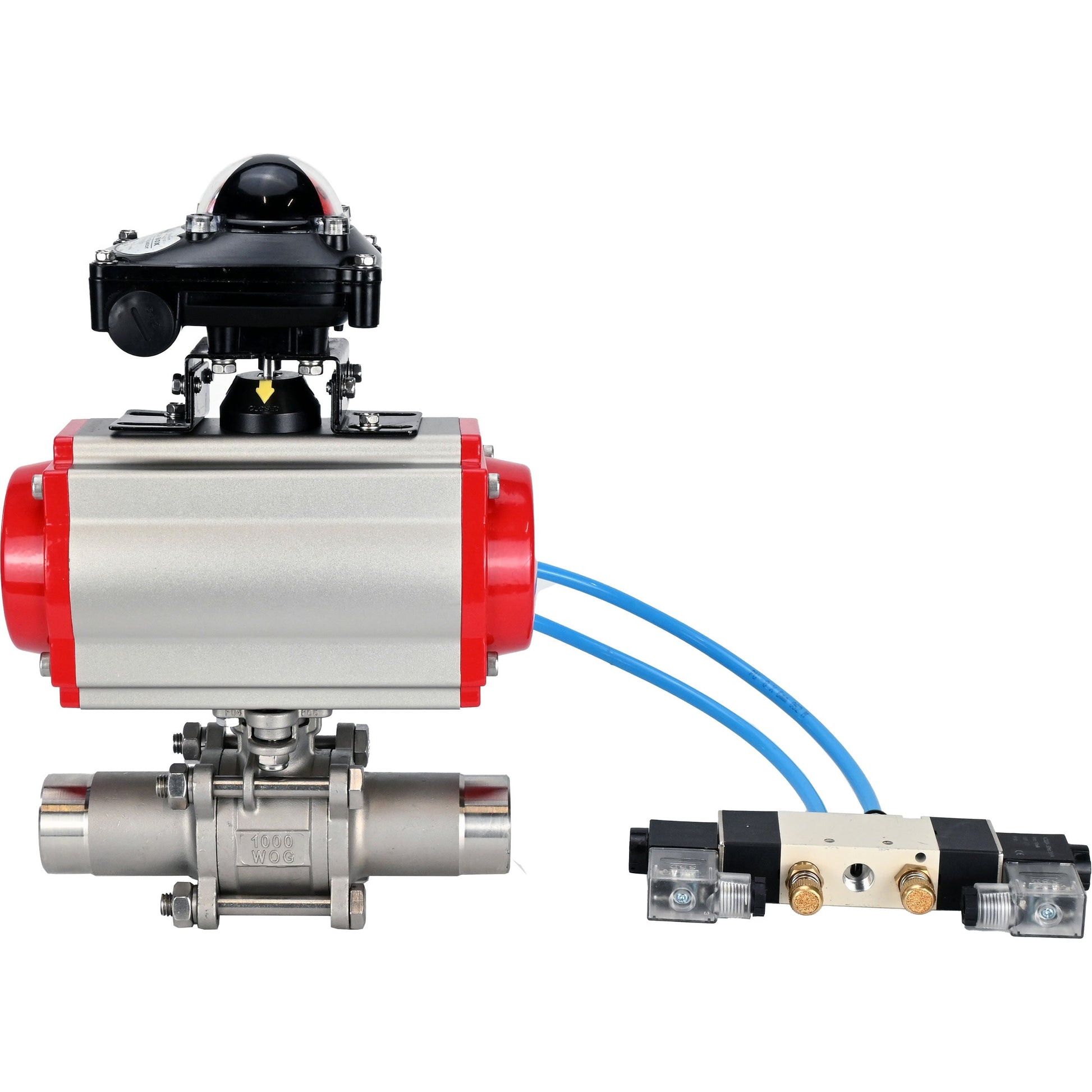

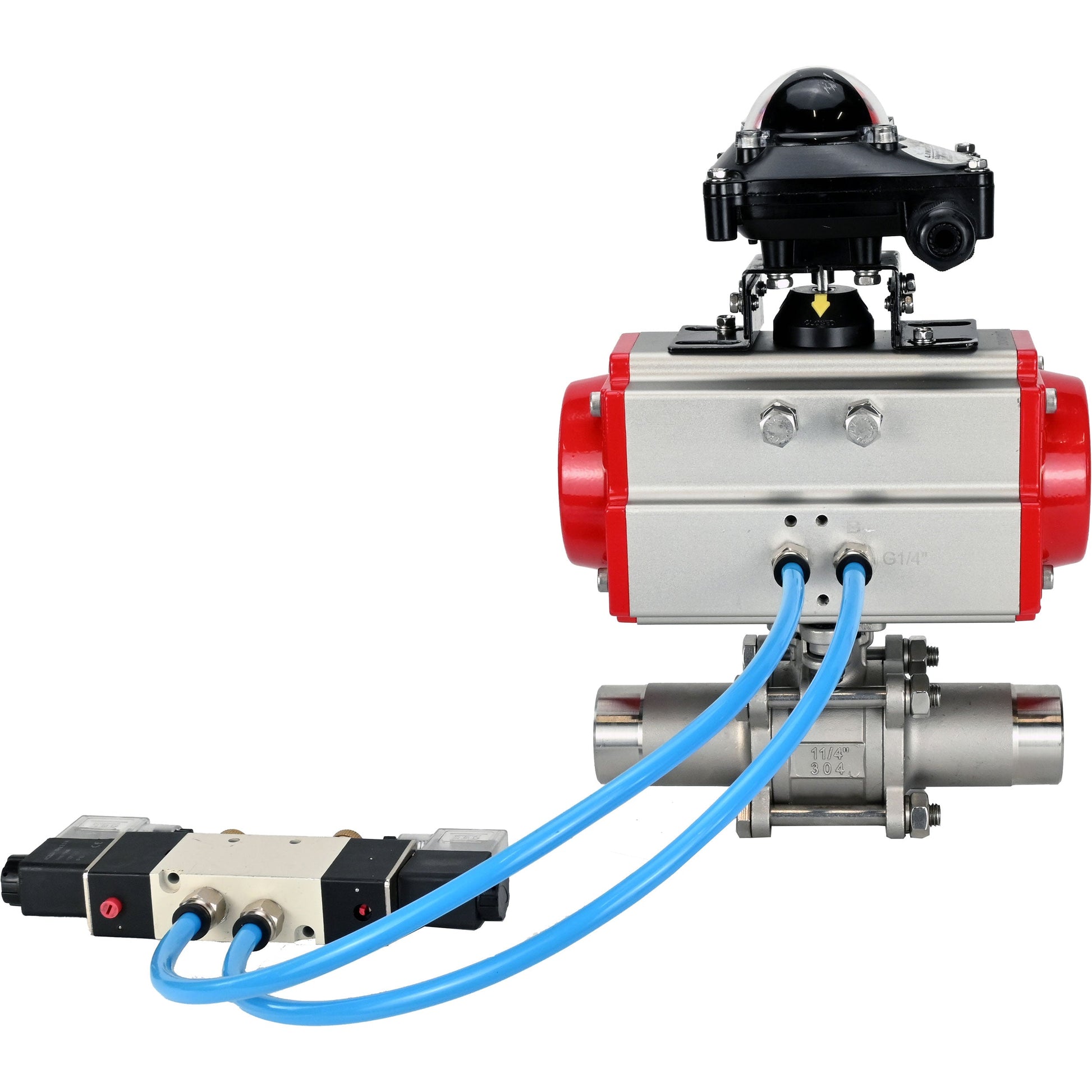

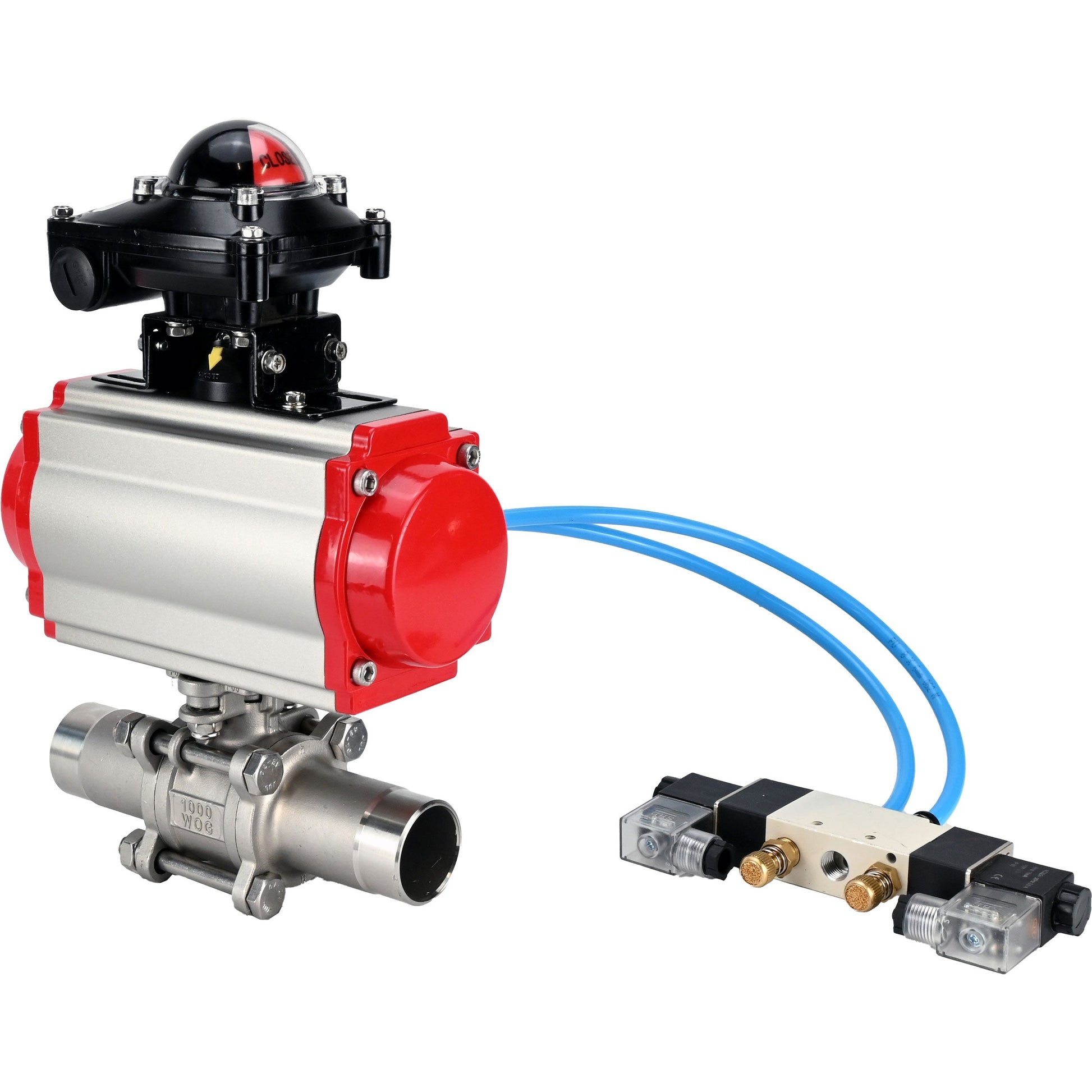

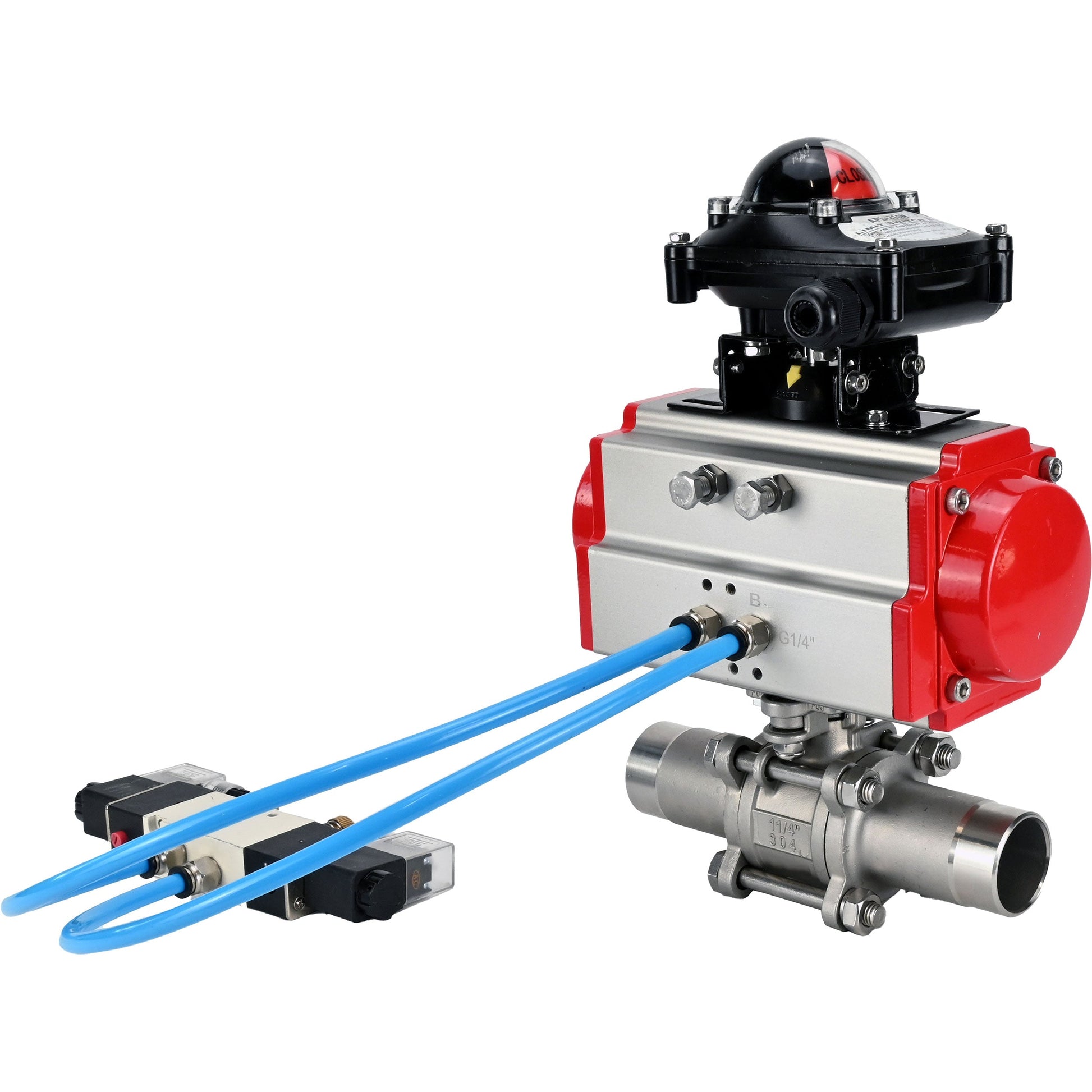

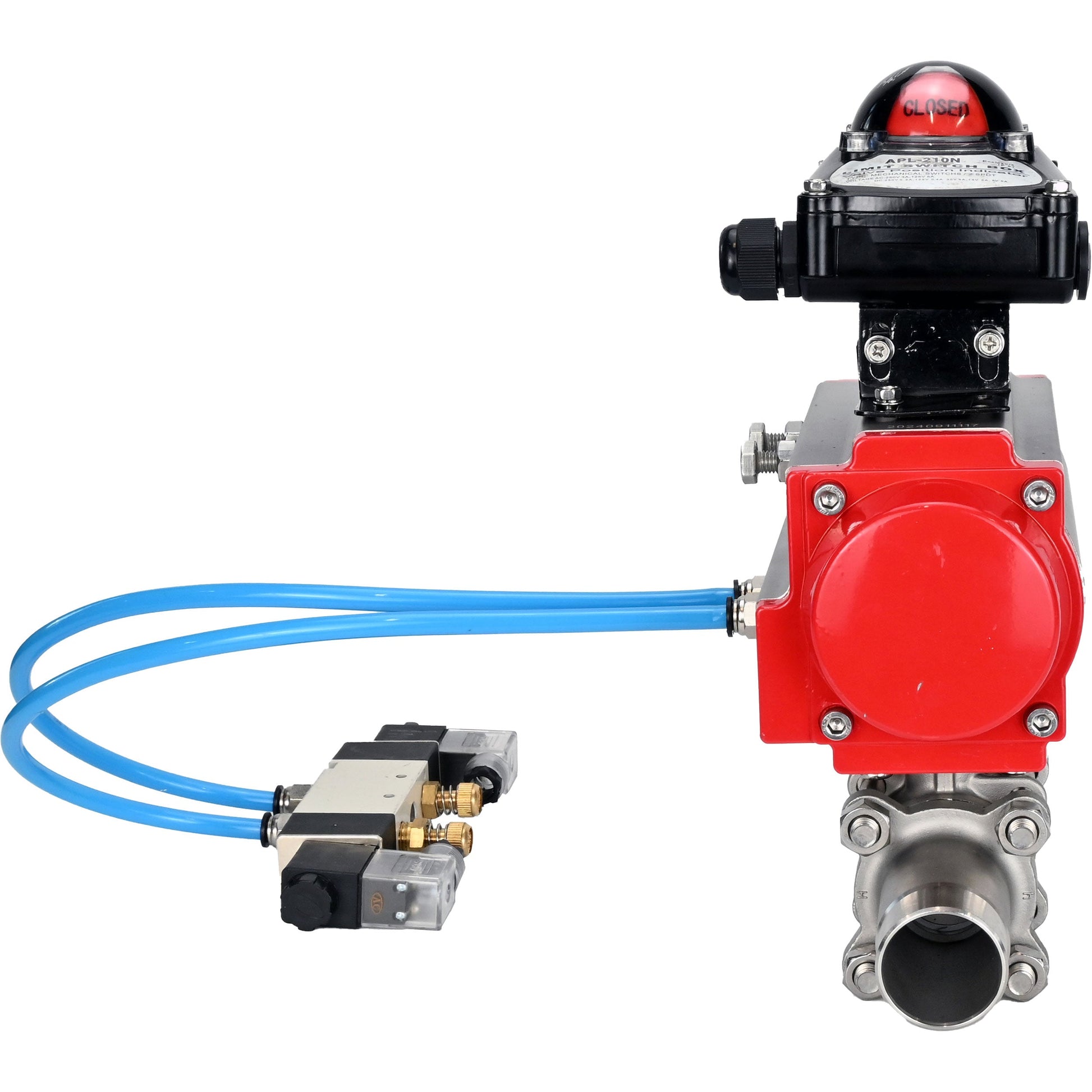

Parámetros técnicos de la válvula de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 de paso total, cuerpo de acero inoxidable 316, para soldar, con actuador neumático PA-DA, distribuidor neumático 4V320-08 220V y unidad de final de carrera APL-210N:

Nombre	Significado
Temperatura del entorno de trabajo, В°C	de -20 a 180
Tipo de dispositivo de grúa	bidireccional
Solicitud	suministro de agua, suministro de calor, industria
Entorno de trabajo	agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos
Conexión a la tubería	para soldar
Ingesta de agua	No
Tipo de sección de flujo	paso completo
Tipo de control	Con accionamiento neumático
Unión	para soldar
Control	actuador neumático de doble efecto
Disponibilidad de interruptores de límite	Hay
Disponibilidad de distribuidor neumático	Hay
Disponibilidad de posicionador electroneumático	No
Vida útil media, años	5
Garantía, g.	1

Esquema de dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 de paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático PA-DA, distribuidor neumático 4V320-08 220V y bloque de final de carrera APL-210N

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 de paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático PA-DA, distribuidor neumático 4V320-08 220V y unidad de final de carrera APL-210N:

Modelo	Largo, mm	A, mm	E, mm
DN10	130	153	72
DN15	150	153	72
DN20	155	174	89
DN25	186	216	109
DN32	195	153	72
DN40	231	174	89
DN50	243	216	109
DN65	290	216	109
DN80	302	216	109
DN100	326	279	134
DN125	360	308	157
DN150	390	405	174

Esquema de piezas y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático PA-DA, distribuidor neumático 4V320-08 220V y bloque de final de carrera APL-210N

Tabla de partes y materiales de válvulas de bola DNOVA BV3232P(3pc)-FP-W-ISO-H LONG DN10-150 PN16-63 paso total, cuerpo - acero inoxidable 316, para soldar, con actuador neumático PA-DA, distribuidor neumático 4V320-08 220V y bloque de final de carrera APL-210N:

N.º de artículo	Nombre de la pieza	Material
1	Marco	acero inoxidable 316
2	Elemento lateral (2 uds.)	acero inoxidable 316
3	Pelota	acero inoxidable 316
4	Sello de bola	PTFE
5	Sello de varilla	PTFE
6	Manga	acero inoxidable 304
7	Existencias	acero inoxidable 316
8	Arandela	acero inoxidable
9	tornillo	acero A2-70
10	Tornillo	acero A2-70

B

Accionamiento neumático DNOVA

Parámetros técnicos del accionamiento neumático DNOVA

Nombre	Significado
Diseño	doble efecto
Presión de control, bar	2 Г· 8

B

Esquema de las dimensiones y tamaños del accionamiento neumático DNOVA

Dimensiones y tamaños del accionamiento neumático DNOVA:

Modelo	PA-DA-52	PA-DA-65	PA-DA-83	PA-DA-105	PA-DA-130	PA-DA-140
A1, mm	108	125	152	189	210	268
B1, mm	153	174	216	279	308	405
C, mm	30	36	46	55	67.5	76
Re, mm	41	46	55	64	70	77
E, mm	72	89	109	134	157	174
F, mm	26	26	26	26	36	36
G, mm	15	15	15	25	25	30
Mmm	F03	F05	F05	F07	F07	F10
Yo, mm	F05	F07	F07	F10	F10	F12
J, mm	4-M5x8	4-M6x10	4-M6x10	4-M8x12	4-M8x12	4-M10x16
K, mm	4-M6x10	4-M8x12	4-M8x12	4-M10x16	4-M10x16	4-M12x20
Largo, mm	11x11	14x14	17x17	22x22	22x22	27x27
Mmm	80	80	80	80	80	130
N, mm	30	30	30	30	30	30
F0, mm	34	34	34	41	62	62
R, mm	20	20	20	20	30	30

Tabla de piezas y materiales del accionamiento neumático DNOVA:

No.	Nombre	Cantidad	Material	Revestimiento
1	Marco	1	aluminio extruido	anodizado duro
2	Tapones laterales	2	aluminio fundido
3	Engranaje	1	acero inoxidable	niquelado
4	Pistón	2	acero/aluminio	oxidación/galvánico
5	Tapones	8	acero inoxidable
6	Anillo de pistón	2	NBR
7	Ballestas	0-12	acero para resortes	recubrimiento epoxi
8	Cojinete de pistón	2	plástico de ingeniería
9	Anillo de pistón	2	NBR
10	Enchufar	2	NBR
11	Anillo de empuje	2	plástico de ingeniería
12	Anillo	1	plástico de ingeniería
13	Arandela	1	acero inoxidable
14	Abrazadera de resorte	2	acero inoxidable
15	Indicador	1	plástico
16	Carcasa del indicador	1	plástico
17	Cojinete	1	plástico de ingeniería
18	Leva	1	acero	oxidación/galvánico
19	Cojinete	1	NBR
20	Cojinete	1	plástico de ingeniería
21	Cojinete	1	plástico de ingeniería
22	Anillo de sellado	2	NBR
23	Anillo de sellado	2	NBR
24	Cojinete	2	acero inoxidable
25	Tuerca de ajuste	2	acero inoxidable
26	Tornillo de ajuste	2	acero inoxidable
27	Manga	2	aluminio

Distribuidor neumático DNOVA 4V320-08 220V

Parámetros técnicos de los distribuidores neumáticos DNOVA 4V320-08 220V

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Modelo de distribuidor neumático	4V320-08 220 V
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclos/seg	5

Esquema de dimensiones y tamaños de distribuidores neumáticos DNOVA 4V320-08 220V

Dimensiones y tamaños de distribuidores neumáticos DNOVA 4V320-08 220V

Modelo de distribuidor neumático	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Bloque de interruptor de límite DNOVA APL-210N

Parámetros técnicos del interruptor de límite DNOVA APL-210NВ

Nombre	Significado
Modelo de bloque de interruptor de límite	APL-210NВ
Temperatura ambiente, В°C	de -40 a 80
Vida útil, años	10

Esquema de las dimensiones y tamaños del bloque de final de carrera DNOVA APL-210N

Dimensiones y tamaños de la unidad de final de carrera DNOVA APL-210N:

Modelo	APL-210N
Mmm	77
Largo, mm	112
B, mm	88
Re, mm	10
D1, mm	5
Mmm	20x1.5

B B

Tabla de partes y materiales del bloque de final de carrera DNOVA APL-210N:

Detalle	Material
Marco	aluminio fundido
Tapa del indicador	plástico de poliéster
Indicador 3D	Plástico ABC
Leva	plástico de poliéster
Primavera	acero inoxidable
Tornillos	acero inoxidable
Anillos de sellado	NBR
Manga	bronce
Terminal de tierra	acero inoxidable
Eje	acero inoxidable

Port opening: paso completo
Body material: Acero inoxidable AISI 316
Maximum allowable temperature: 180 °C
Connection type: Para soldar
Control type: Accionamiento neumático
Operating environment: Agua, Vapor, Productos derivados del petróleo, Medios neutrales y Medios gaseosos
Type of seal: PTFE
Voltage: 220 V
Explosion-proof: No
Torque: 3 Nm
Limit switches: tener
Type of pneumatic actuator: doble acción
Country of origin: Porcelana
