La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.

El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.

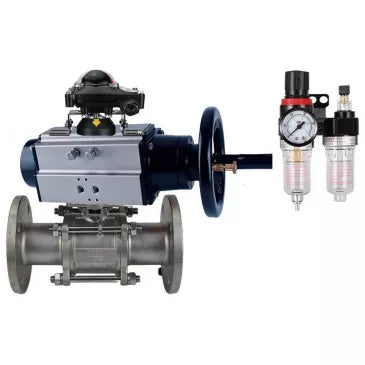

Parámetros técnicos de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H, de tres piezas, con brida de paso total, acero inoxidable SS304, junta - PTFE

Nombre	Valor
Temperatura del medio de funcionamiento, В°C	-20 a 180
Tipo de válvula	Bidireccional
Solicitud	Suministro de agua, calefacción, sistemas neumáticos.
Medio de trabajo	Agua, vapor, productos derivados del petróleo, medios líquidos, medios neutros, medios gaseosos
Conexión de tubería	Con bridas
Dispensación de agua	No
Tipo de orificio	Paso completo
Clase de estanqueidad	A
Tipo de control	Con actuador neumático
Conexión	Con bridas
Actuación	Actuador neumático de doble efecto
Presencia de interruptores de límite	Sí
Presencia de válvula neumática	Sí
Presencia de posicionador electroneumático	No
Garantía, años	1
País de fabricación	Porcelana

B

B

Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H, de tres piezas con brida de paso total, acero inoxidable SS304, sello - PTFE

Tamaño	Yo	GD	GD1	Г˜D2	A	mi	I	B	do
65	290	184	145	122	495	200	495	133	153
80	310	200	160	138	495	200	495	133	153

Dimensiones del boceto y dimensiones de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H, brida de paso total de tres piezas, acero inoxidable SS304, sello - PTFE

B

B

Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H, de tres piezas, paso total, brida, acero inoxidable SS304, sello - PTFE

Aquí está la tabla traducida manteniendo el mismo formato:

-	Nombre de la pieza	Material	Cantidad
1	Cuerpo	Acero SS304 / SS316	1
2	Pelota	Acero S304 / S316	1
3	Tornillo	Acero S201 / S304	4~6
4	Tuerca	Acero S201 / S304	6~12
5	Sello	PTFE	1
6	Provenir	Acero SS304 / SS316	1
7	Glándula	Acero S201 / S304	1
8	Cubrir	Acero WCB/CF8/CF8M	2
9	Anillos de asiento	PTFE	2
10	Arandela de empuje	PTFE	1

B

B

Parámetros técnicos del actuador neumático PA-DA-105-1:

Actuador neumático PA-DA-105-1

B

B

Dimensiones y dimensiones del actuador neumático PA-DA-105-1:

Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1

B

B

Tabla de piezas y materiales del actuador de aire PA-DA-105-1:

Esquema de piezas y materiales del actuador neumático PA-DA-105-1

B

B

Parámetros técnicos de la válvula neumática DNOVA

Parámetro	Valor
Tipo de distribuidor neumático	Tipo de carrete
Presión de funcionamiento, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de actuación, ciclos/seg	5

B

B

Dimensiones y dimensiones de la válvula neumática DNOVA

Modelo	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Boceto de dimensiones y dimensiones de la válvula neumática DNOVA

B

B

Parámetros técnicos de la unidad de interruptor de límite DNOVA APL-410N EX

Parámetro	Valor
Modelo de caja de interruptores de límite	APL-410N EX
Clasificación de protección del gabinete, IP	67
Vida útil, años	10

B

B

Dimensiones y dimensiones de la unidad de final de carrera DNOVA APL-410N EX

B

B

Parámetros técnicos de la unidad de tratamiento de aire DNOVA AFC2000

Parámetro	Valor
Presión de funcionamiento, bar	8
Rango de presión ajustable, bar	0,5 g·9
Tamaño de partícula filtrada, µm	40 µm
Peso, kg	0.395

B

B

Dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000

Modelo	AFC2000
A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5

Esquema de dimensiones y dimensiones de la unidad de tratamiento de aire DNOVA AFC2000
