Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.
B
B

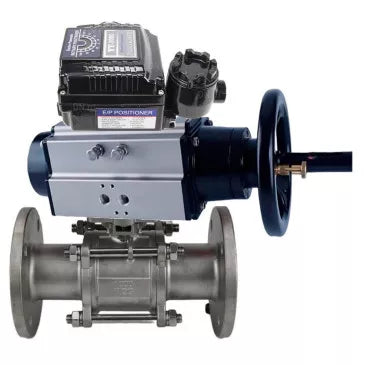

Parámetros técnicos de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H DN65-80 16 bar, brida de paso total de tres piezas, acero inoxidable SS304, PTFE
Aquí está la traducción de tu tabla:
| Parámetro | Valor |
|---|---|
| Temperatura del medio de funcionamiento, В°C | de -20 a 180 |
| Tipo de válvula | Bidireccional |
| Solicitud | Suministro de agua, suministro de calefacción, sistemas neumáticos. |
| Medio de trabajo | Agua, vapor, productos derivados del petróleo, medio líquido, medio neutro, medio gaseoso |
| Conexión de tubería | Con bridas |
| Dispensador de agua | No |
| Tipo de orificio | Paso completo |
| Tipo de control | Actuador neumático |
| Tipo de conexión | Con bridas |
| Actuación | Actuador neumático de doble efecto |
| Interruptores de límite | No |
| Distribuidor neumático | No |
| Posicionador electroneumático | Sí |
| Garantía, años | 1 |
| País de fabricación | Porcelana |
B
B
Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H DN65-80 16 bar, brida de paso total de tres piezas, acero inoxidable SS304, PTFE
| Tamaño | Largo, mm | Tamaño pequeño | C, mm | A, mm | E, mm | Diámetro interior, mm | Г˜D1, mm | Г˜D2, mm |
| 65 | 290 | 62.5 | 117.5 | 495 | 200 | 184 | 145 | 122 |
| 80 | 310 | 62.5 | 117.5 | 495 | 200 | 200 | 160 | 138 |
Boceto de válvula de mariposa de agua Válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H DN65-80 16 bar, brida de paso total de tres piezas, acero inoxidable SS304, PTFE
B
B
Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H DN65-80 16 bar, brida de paso total de tres piezas, acero inoxidable SS304, PTFE
| No. | Nombre de la pieza | Material | Cantidad |
|---|---|---|---|
| 1 | Cuerpo | Acero SS304 / SS316 | 1 |
| 2 | Cierre de bola | Acero S304 / S316 | 1 |
| 3 | Tornillo | Acero S201 / S304 | 4~6 |
| 4 | Tuerca | Acero S201 / S304 | 6~12 |
| 5 | Sello | PTFE | 1 |
| 6 | Provenir | Acero SS304 / SS316 | 1 |
| 7 | Embalaje | Acero S201 / S304 | 1 |
| 8 | Cubrir | Acero WCB/CF8/CF8M | 2 |
| 9 | Anillos de asiento | PTFE | 2 |
| 10 | Arandela de empuje | PTFE | 1 |
Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H DN65-80 16 bar, brida de paso total de tres piezas, acero inoxidable SS304, PTFE
B
B
Parámetros técnicos del actuador neumático PA-DA-105-1:
| Tipo de actuador neumático | de doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Temperatura de funcionamiento, В°C | -20 a +80 |
| Indicador visual de posición | abierto / cerrado |
| Control manual | volante |
| Ángulo de giro, В° | 90 ± 5 |
| Estándar de conexión superior | Namur |
| Estándar de conexión de aire | Namur |
| Rosca de conexión de suministro de aire | G 1/4Кє |
| Tipo de brida ISO | F07/F10 |
| Tallo cuadrado, mm | 22x22 |
| Peso, kg | 9 |
| Vida media, ciclos cerrados/abiertos | 300 000 |
Actuador neumático PA-DA-105-1
B
B
Dimensiones y dimensiones del actuador neumático PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| Ancho, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1
B
B
Tabla de piezas y materiales del actuador de aire PA-DA-105-1:
| - | Nombre de la pieza | Material |
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Clip de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Lavadora externa | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Cuerpo | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido a presión recubierta de pintura de poliéster. |
| 15 | Tornillo de fijación | Acero inoxidable 304 |
| 16 | Arandela interna | Plástico de ingeniería |
| 17 | Anillo de sellado | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
Esquema de piezas y materiales del actuador neumático PA-DA-105-1
B
B
Parámetros técnicos del posicionador rotatorio electroneumático DNOVA YT-1000RSN
| Nombre | Significado |
| Modelo de posicionador electroneumático | YT-1000RSN |
| Señal de control de entrada, mA | 4~20 |
| Resistencia interna, ohmios | 250(±15) |
| Presión de entrada, bar | 1.4~7 |
| Ángulo de recorrido de la palanca | 0~90° |
| Rosca de conexión de aire comprimido | 1/4" |
| Rosca de conexión del manómetro | 1/8" |
| Entrada de cables | G1/2″ |
| Tipo de protección | IP66 |
| Consumo de aire comprimido, l/min | 3 |
| Caudal de aire en la salida, l/min | 80 |
| Material del cuerpo | fundición de aluminio |
B
B
Dimensiones y tamaños de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN:
| Modelo de posicionador | YT-1000RSI |
| A, mm | 224.3 |
| B, mm | 166.5 |
| C, mm | 117.5 |
| Re, mm | 132.3 |
| E, mm | 6 |
| F, mm | 122 |
| G, mm | 45 |
| Mmm | 45 |
| Yo, mm | 23 |
| J, mm | 27 |
| K, mm | 32.5 |
| Largo, mm | 35.5 |
| Mmm | 91.8 |
| N, mm | 37.2 |
| Oh, mm | 43.5 |
| P, mm | 26.5 |
| Q, mm | 33 |
| R, mm | 80.25 |
| Tamaño pequeño | 62.5 |
| T, mm | 8 |
| U1, mm | 70 |
| U2, mm | 93 |
| V1, mm | 40 |
| V2, mm | 63 |
| Ancho, mm | 26 |
| X, mm | 32 |
| Y, mm | 9 |
| Z, mm | 24 |
Esquema de dimensiones generales y tamaños de los posicionadores rotativos electroneumáticos DNOVA YT-1000RSN
