Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.

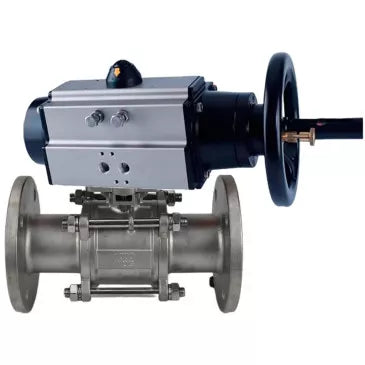

El actuador neumático DNOVA rotativo de doble efecto PA-DA-105-1 con volante está diseñado para la automatización del proceso de control de válvulas industriales así como para determinar la posición del órgano de cierre de la válvula.
La válvula neumática se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
Parámetros técnicos de la válvula de bola DNOVA BV3232P(3pc)-FP-F-ISO-H de tres piezas con brida de paso total, cuerpo de acero inoxidable SS304, junta de PTFE.
| Parámetro | Valor |
|---|---|
| Temperatura de funcionamiento, В°C | -20 a 180 |
| Tipo de válvula | Bidireccional |
| Solicitud | Suministro de agua, calefacción, sistemas neumáticos. |
| Medio de trabajo | Agua, vapor, productos derivados del petróleo, medio líquido, medio neutro, medio gaseoso |
| Conexión de tubería | Con bridas |
| Dibujo de agua | No |
| Tipo de paso de flujo | Paso completo |
| Tipo de control | Con actuador neumático |
| Conexión | Con bridas |
| Actuación | Actuador neumático de doble efecto |
| Interruptores de límite | No |
| Distribuidor neumático | No |
| Posicionador electroneumático | No |
| Garantía, años | 1 |
| País de fabricación | Porcelana |
B
B
Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H de tres piezas con brida de paso total, cuerpo - acero inoxidable SS304, sello - PTFE
| Tamaño | GD | GD1 | Г˜D2 | Yo | A | mi |
| 65 | 184 | 145 | 122 | 290 | 495 | 200 |
| 80 | 200 | 160 | 138 | 310 | 495 | 200 |
Tabla de piezas y materiales para válvulas de bolaВ DNOVA BV3232P(3pc)-FP-F-ISO-H de tres piezas con brida de paso total, cuerpo - acero inoxidable SS304, sello - PTFE
| - | Nombre de la pieza | Material | Cantidad |
|---|---|---|---|
| 1 | Cuerpo | Acero SS304 / SS316 | 1 |
| 2 | Pelota | Acero S304 / S316 | 1 |
| 3 | Tornillo | Acero S201 / S304 | 4~6 |
| 4 | Tuerca | Acero S201 / S304 | 6~12 |
| 5 | Sello | PTFE | 1 |
| 6 | Provenir | Acero SS304 / SS316 | 1 |
| 7 | Glándula | Acero S201 / S304 | 1 |
| 8 | Cubrir | Acero WCB/CF8/CF8M | 2 |
| 9 | Anillos de asiento | PTFE | 2 |
| 10 | Arandela de empuje | PTFE | 1 |
Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(3pc)-FP-F-ISO-H de tres piezas con brida de paso total, cuerpo - acero inoxidable SS304, sello - PTFE
B
B
Parámetros técnicos de los actuadores neumáticos DNOVA
| Parámetro | Valor |
|---|---|
| Diseño | Doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Anulación manual | No |
B
B
Dimensiones y dimensiones de actuadores neumáticos DNOVA
| Modelo | PA-DA-105-1 |
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E1, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| E, mm | 200 |
| J, mm | 102 |
| K mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones de actuadores neumáticos DNOVA
B
B
Tabla de piezas y materiales para actuadores neumáticos DNOVA
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Abrazadera de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Arandela exterior | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Alojamiento | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Junta tórica del pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Junta tórica de la tapa del extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido, recubierta de poliéster |
| 15 | Tornillo de montaje | Acero inoxidable 304 |
| 16 | Arandela interior | Plástico de ingeniería |
| 17 | Junta tórica | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Junta tórica | NBR |
B
