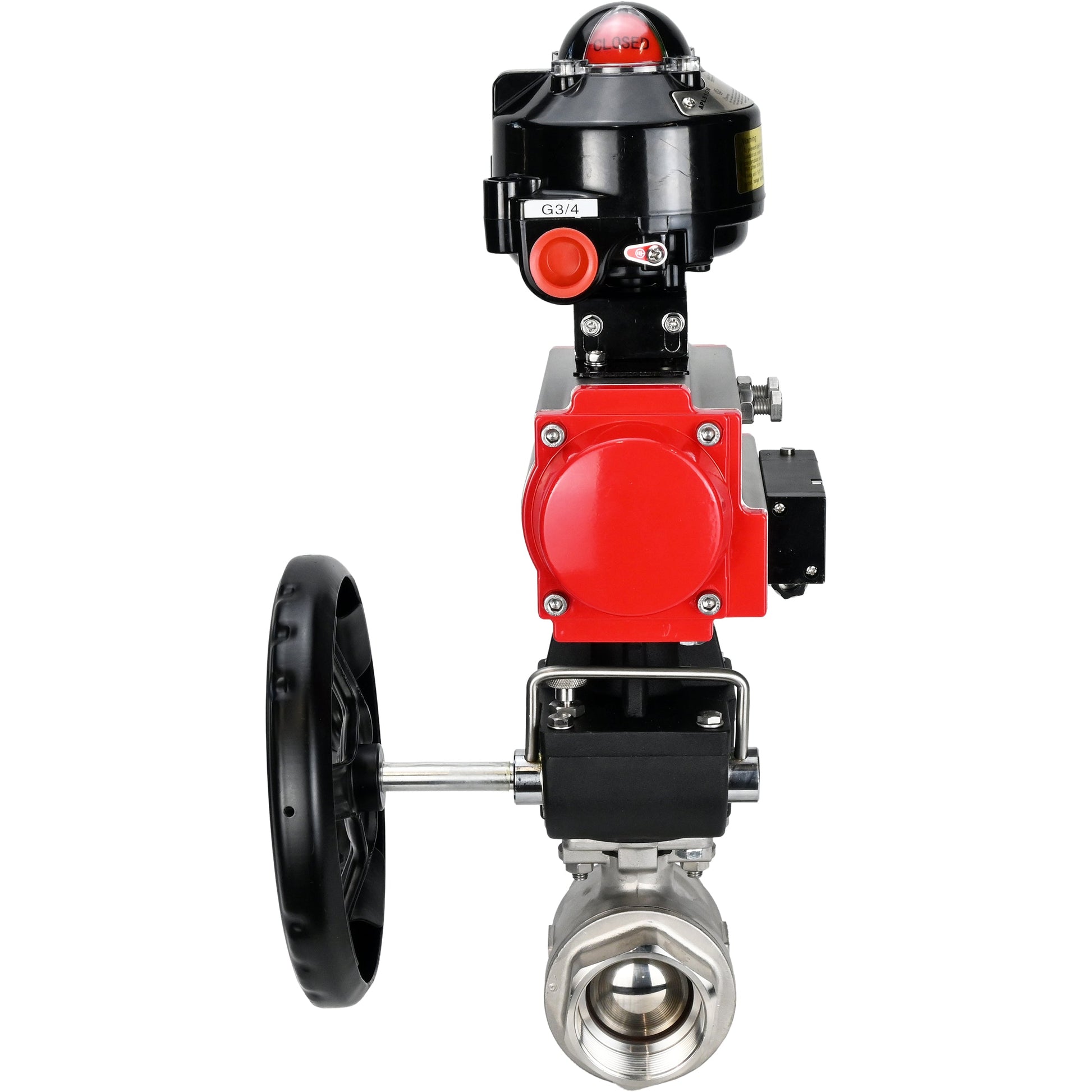

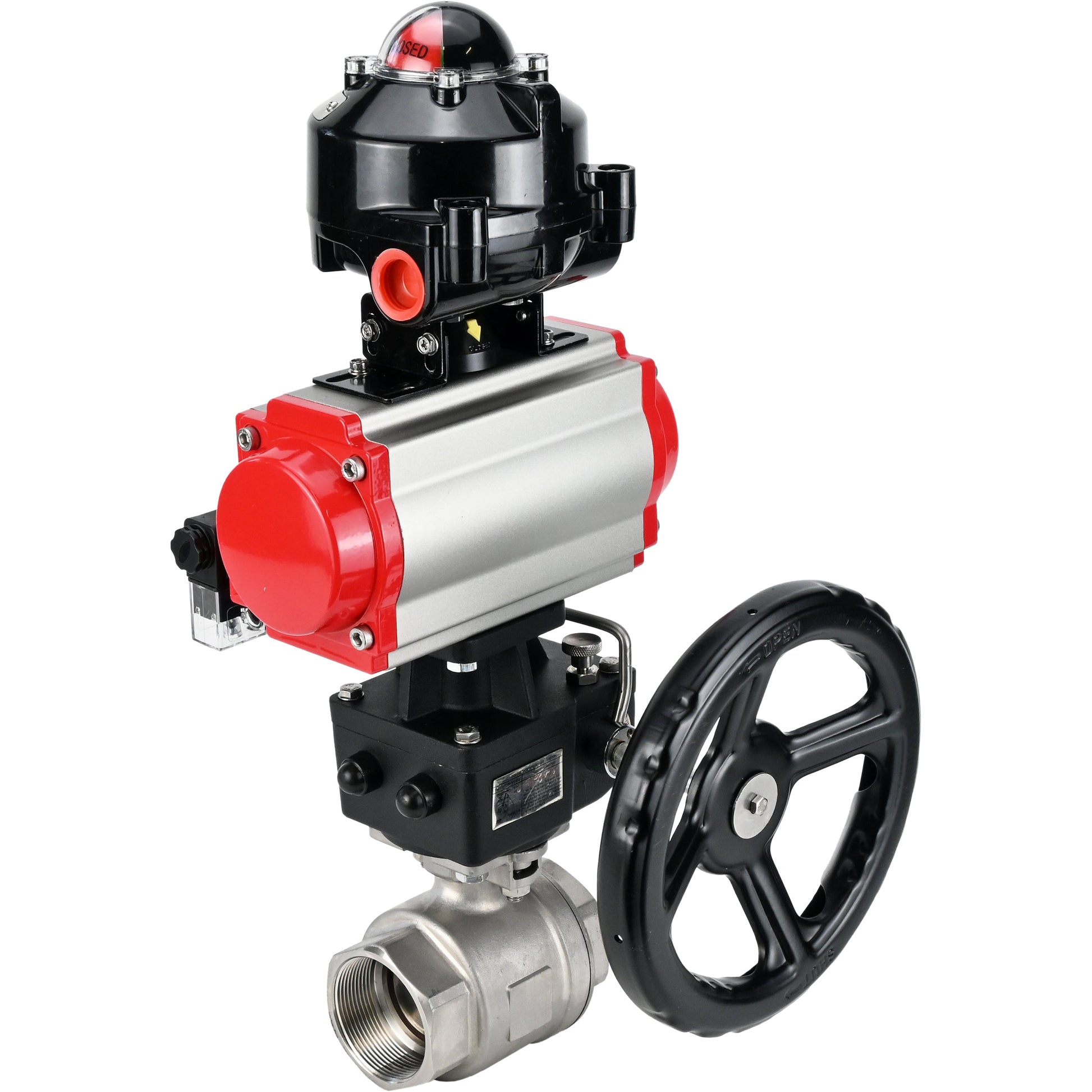

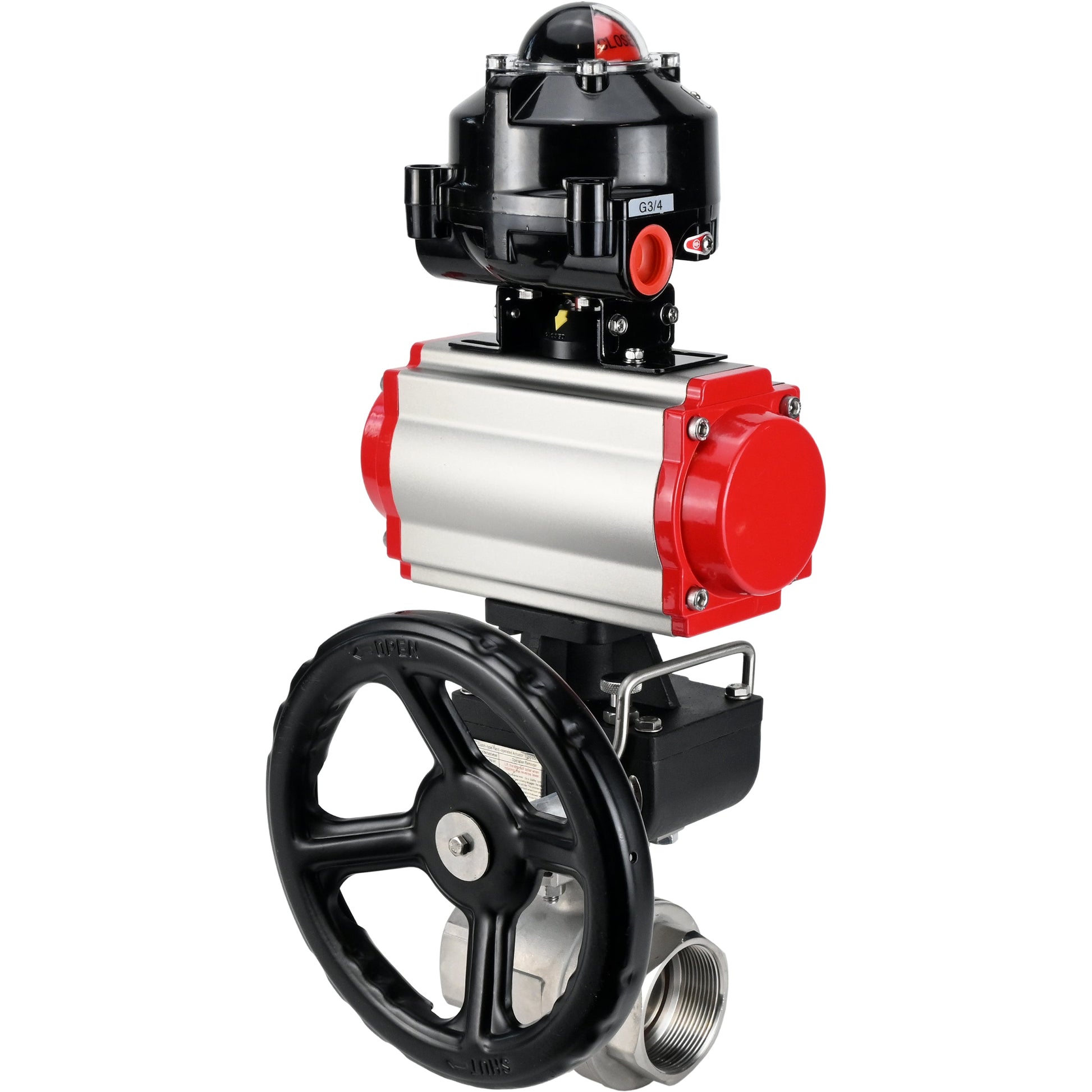

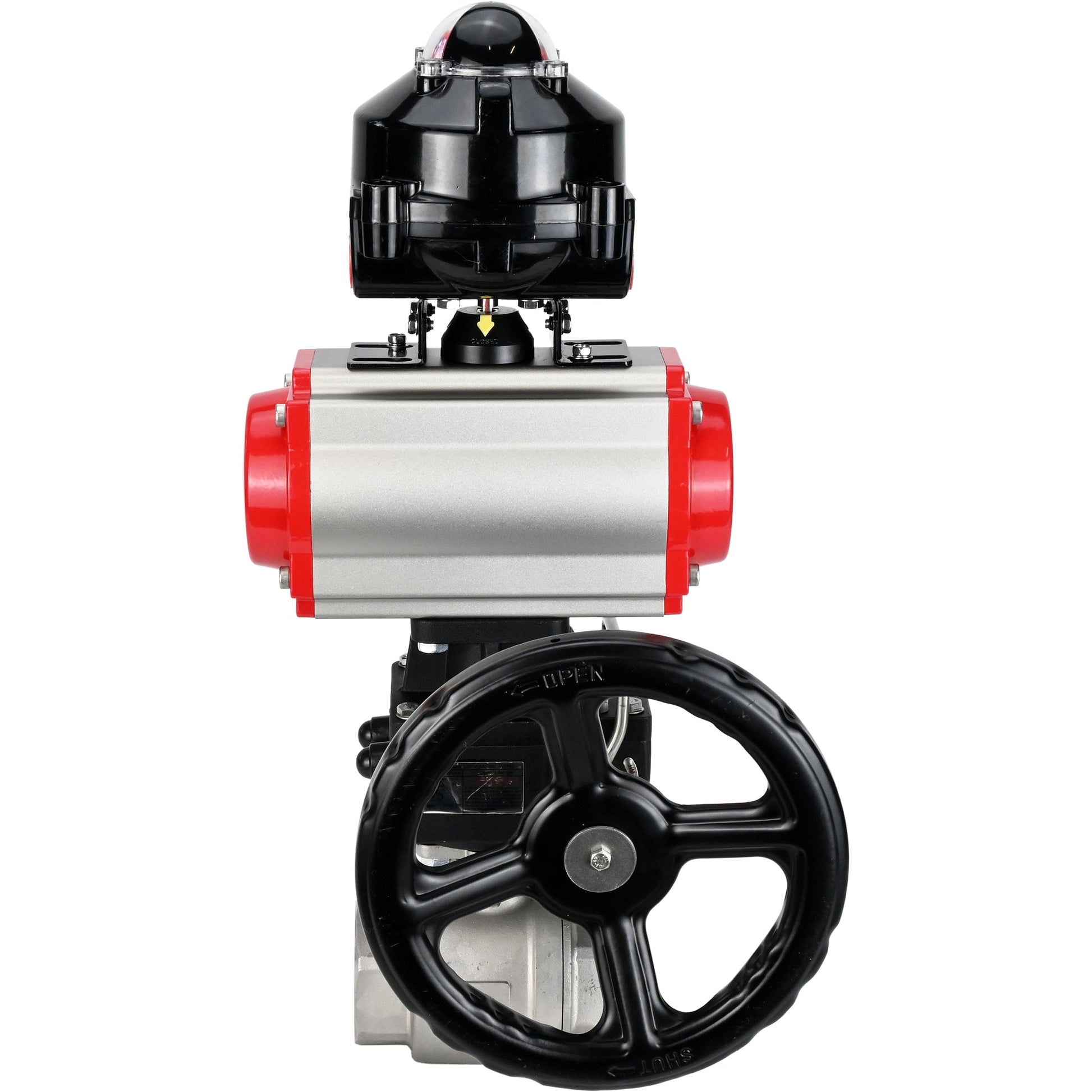

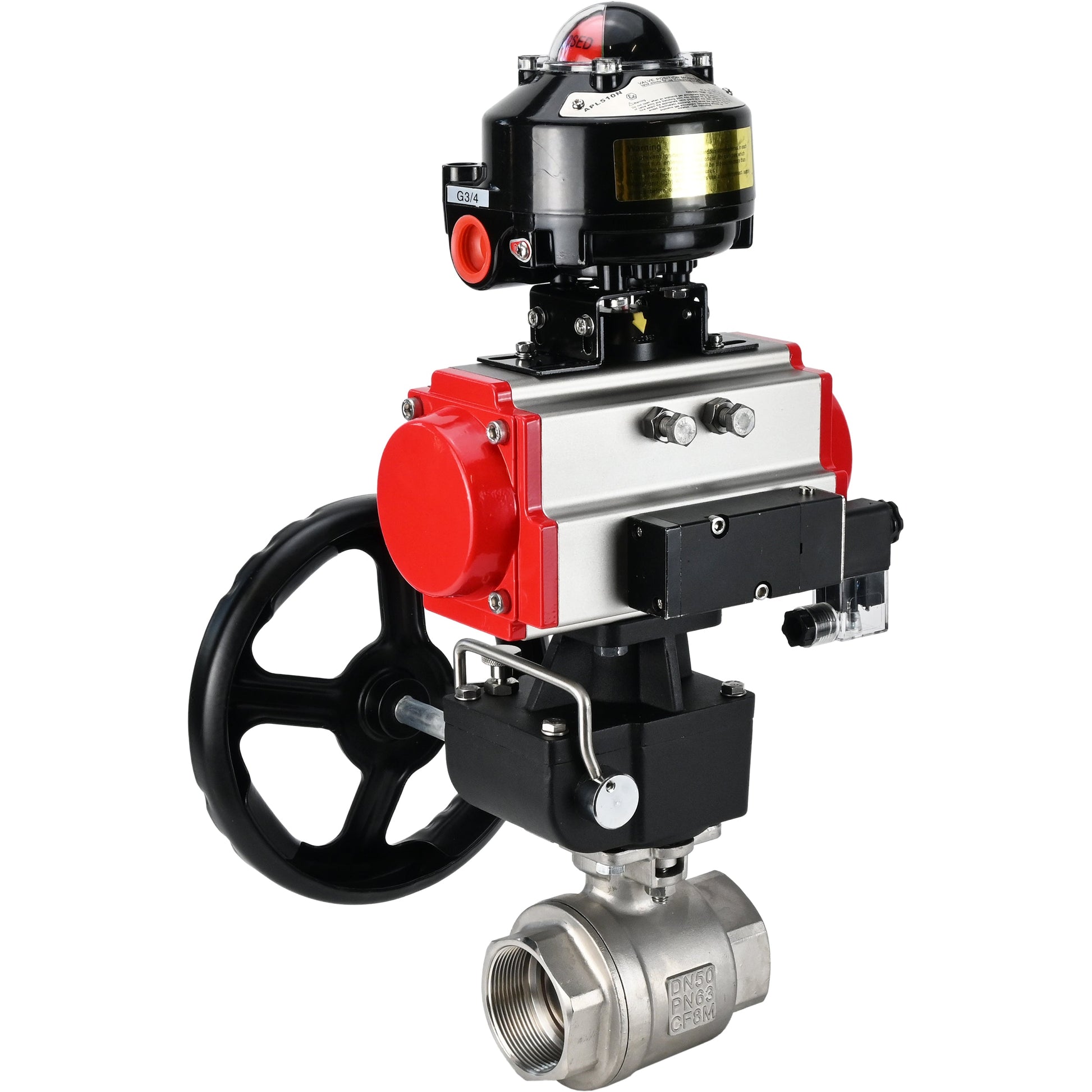

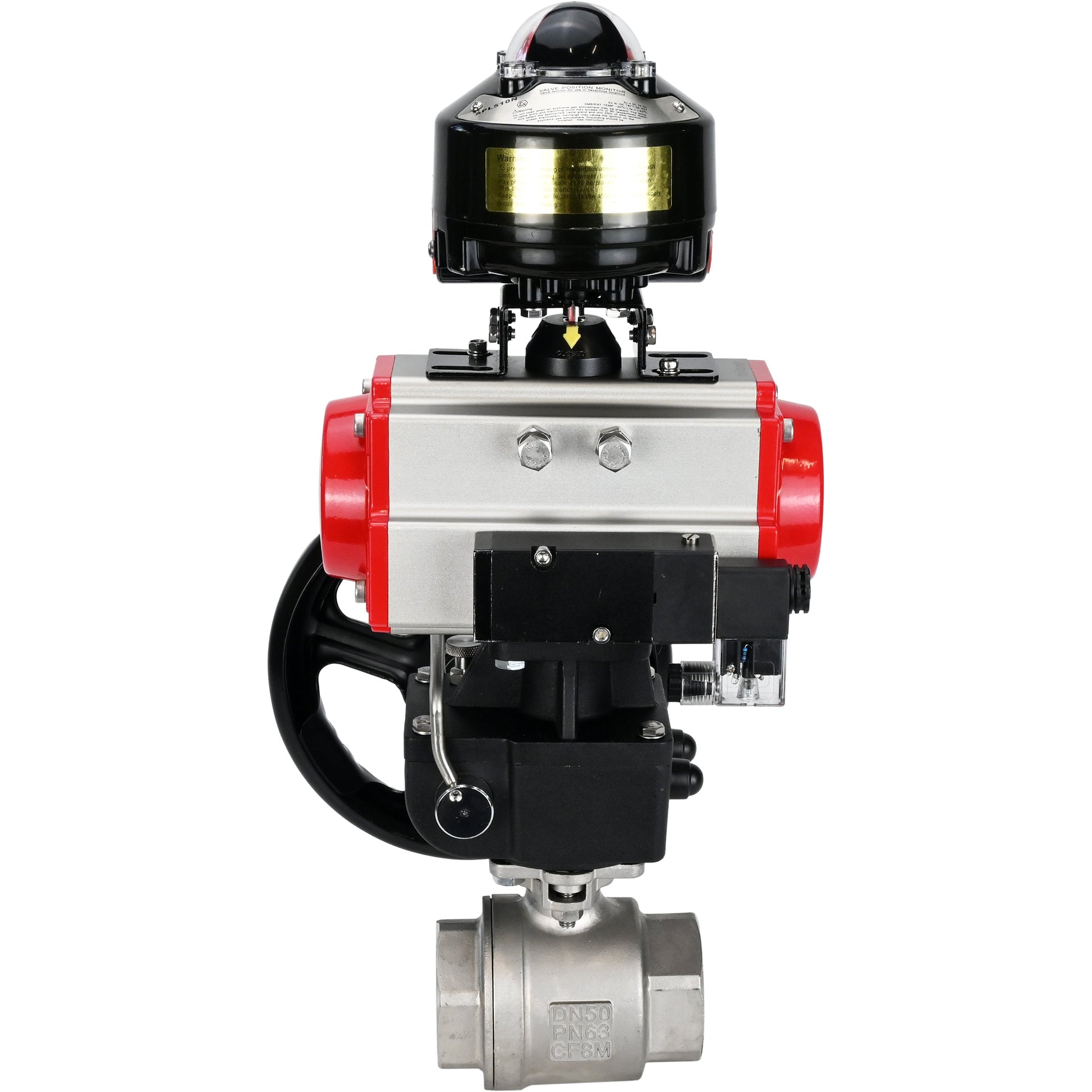

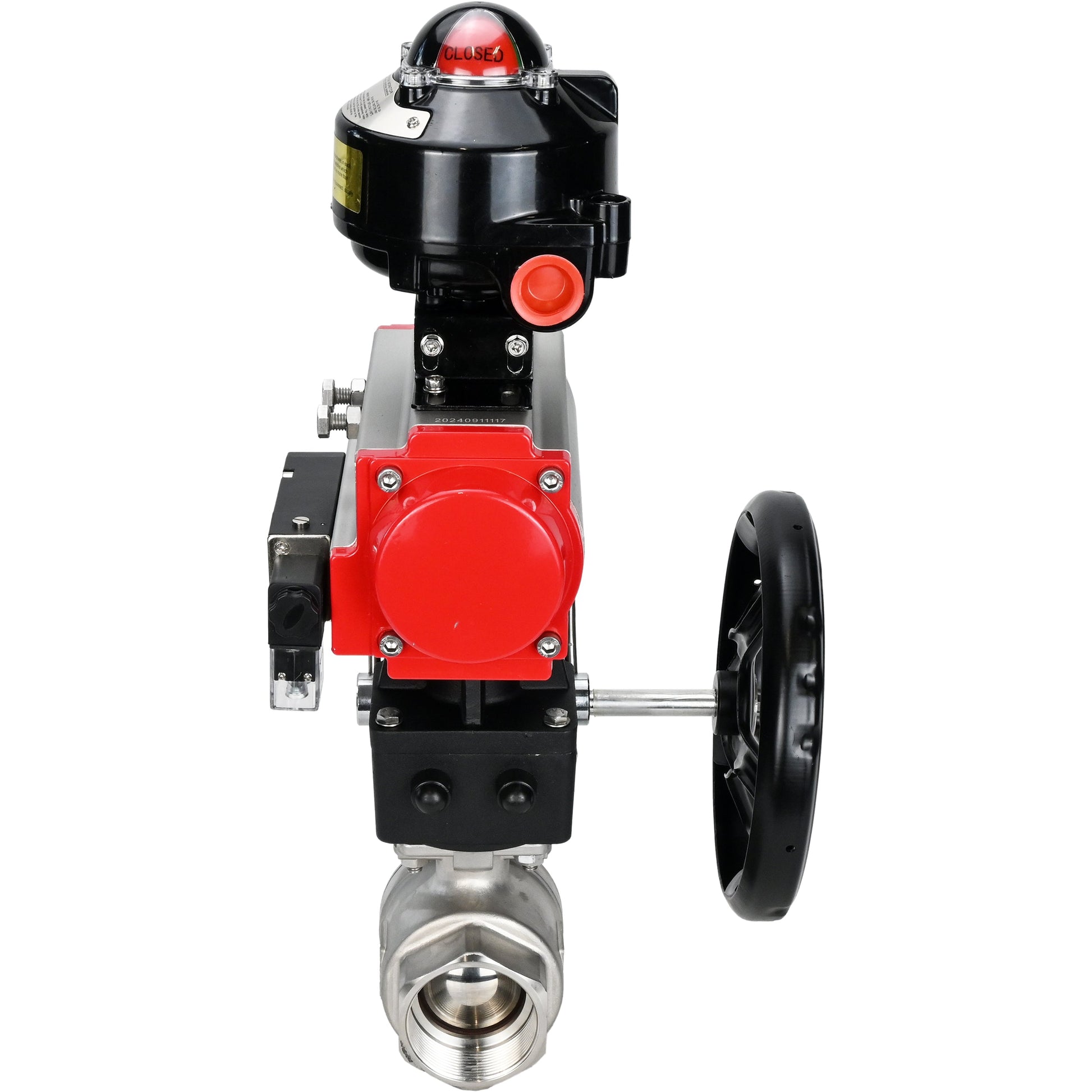

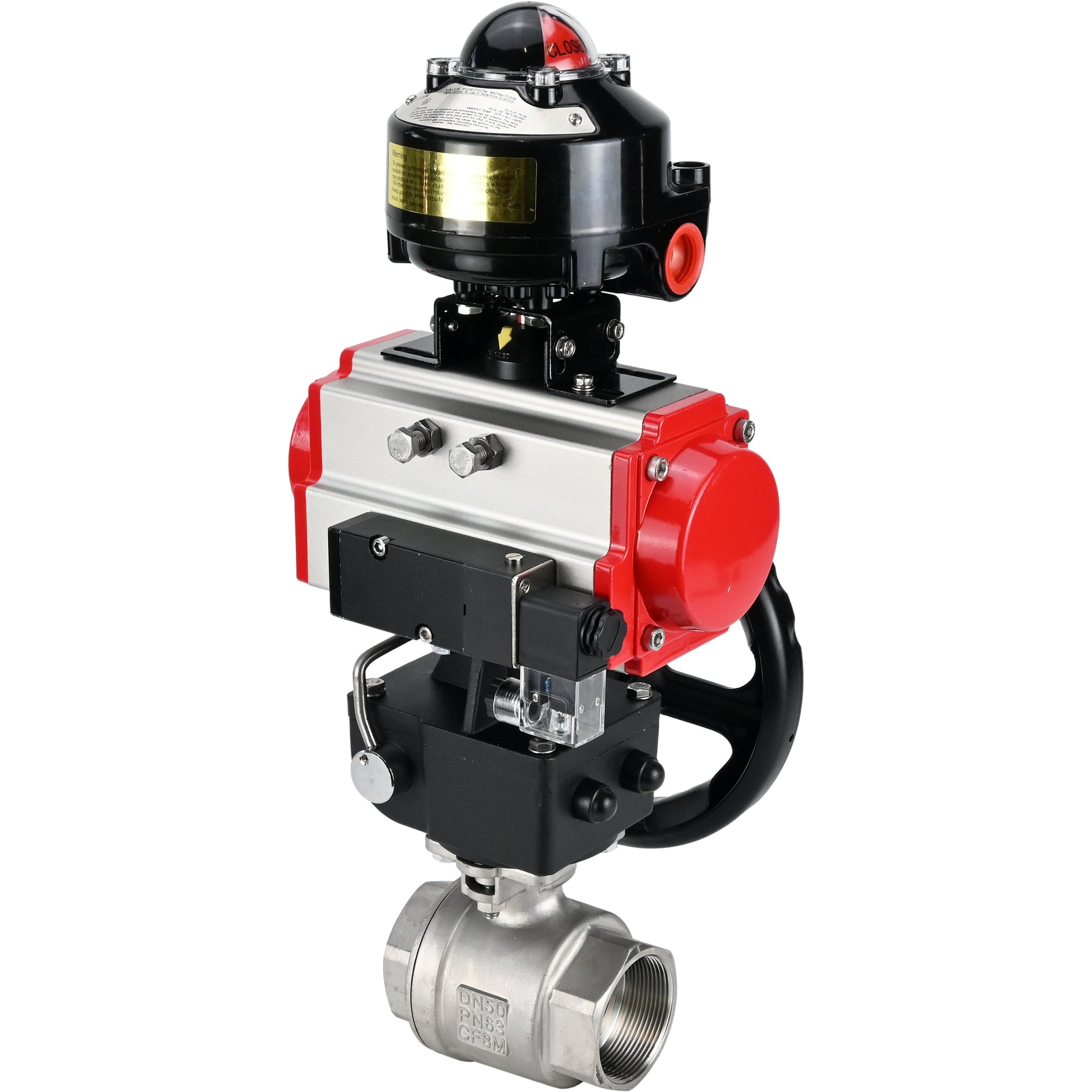

Válvulas de bola

Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.
Los actuadores neumáticos PA-DA están diseñados para automatizar el control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Los actuadores neumáticos 4M310-08 24V se utilizan para el control en sistemas neumáticos que tienen superficie de acoplamiento NAMUR, para la instalación de actuadores a través de orificios pasantes en el cuerpo.
El duplicador manual DNOVA MON con sinfín y reductor HDM permite el ajuste manual de la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las aplicaciones de accionamiento manual.
La unidad de interruptores de límite DNOVA APL-510N-EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de la tubería está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso de unidades de interruptores de límite, es posible transmitir información sobre la posición de las válvulas de la tubería (abierta/cerrada) a sistemas de control automatizados, lo que aumenta la confiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallas.

B

B

B

Características técnicas de las válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H roscadas, paso total, cuerpo de acero inoxidable. acero SS316, junta - PTFE, con accionamiento neumático DNOVA PA-DA 052-105 distribuidor neumático 4M310-08 caja de cambios 24V unidad de interruptor de límite MON APL-510N-EX:

Diámetro nominal DN, mm	25–32
Presión de funcionamiento PN, bar	16
Temperatura del medio de trabajo t, В°C	De -20 a +120
Medio de trabajo	Agua fría y caliente, aire sin aceite ni grasa, otros medios neutros al material.
Dirección del flujo	Bidireccional
Material del cuerpo	aleación de aluminio
Tipo de control	Manual (mango)
Opción adicional	Posibilidad de instalación de actuador eléctrico o neumático (ISO 5211-2001)

Materiales de las válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H roscadas, paso total, cuerpo de acero inoxidable. acero SS316, junta - PTFE, con accionamiento neumático Distribuidor neumático DNOVA PA-DA 052-105 4M310-08 Caja de cambios de 24 V Unidad de interruptor de límite MON APL-510N-EX:

-	Nombre de la pieza	Material
1, 6	Cuerpo	Acero inoxidable SS316
2, 4	Sello de bola	PTFE
3	Pelota	Acero inoxidable SS316
5	Anillo de sellado	PTFE
7	Provenir	Acero inoxidable SS316
8	Sello del vástago	VITON
9	Tuerca del vástago	Acero inoxidable SS316

B

Dimensiones y tamaños de instalación de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H roscadas, paso total, cuerpo de acero inoxidable. acero SS316, sello - PTFE, con accionamiento neumático Distribuidor neumático DNOVA PA-DA 052-105 4M310-08 Caja de cambios 24V Unidad de interruptor de límite MON APL-510N-EX

DN	D	Yo	H2	L1	H	I
10	10	63	34	153	98	104
15	15	58	37	153	98	104
20	20	66	40	153	98	104
25	24	72	54	153	98	104
32	32	83	60	153	98	104
40	38	95	70	216	135	115
50	49	110	68	216	135	115
65	64	147	94.5	216	135	115
80	76	169	103.5	279	160	158
100	98	204	122	279	160	158

B

B

Datos técnicos de los actuadores neumáticos PA-DA

Diseño		Doble efecto
Presión nominal PN, bar		12
Presión de funcionamiento, bar		2… 8
Medio de operación		Aire comprimido filtrado o gases no agresivos, aceites
Diámetro máximo de partícula		menos de 30 Вµm2
Temperatura de funcionamiento t, °C		· de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (en aire seco)
Rango de ajuste		В± 5В° para rotación a 0В° y 90В°
Duplicación manual		Sí
Indicador de posición		abierto/cerrado
Entorno operativo		Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo).

B

Materiales de las piezas del actuador neumático PA-DA

-	Nombre	Material
1	Cuerpo	aluminio extruido
2	Tapas laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Cuerpo indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Cojinete	aluminio

B

Características técnicas de la válvula neumática 4M310-08 24V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5…8
Medio de operación	aire comprimido filtrado
Temperatura ambiente t, °C	de +5 a +50
Frecuencia de respuesta	5 ciclos/segundo
Duplicación manual	Sí
Grado de protección	IP 65
Fijación	a través de agujeros en la carcasa
Material del cuerpo	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

Materiales del doblador manual DNOVA-HDM

-	Nombre	Material
1	Vástago para montaje de actuador neumático	Acero
2	Anillo de sellado	EPDM
3	Resorte de bloqueo	Acero para resortes
4	Cubierta del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de bloqueo (enlace principal)	Acero 304
7	Cuerpo	aleación de aluminio
8	Anillo de sellado	EPDM
9	Caja de cambios	Hierro fundido BCh50
10	Acoplamiento de transición	Hierro fundido BCh40
11	Vástago de la caja de cambios	Hierro fundido BCh40

B

B

Características de la unidad de interruptor de límite APL-510N-EX:

Parámetro	Valor
Cuerpo	Resistente a la intemperie IP67/ NEMA4 4X,7,9 a prueba de explosiones E EX d IIC T6
Dispositivos compatibles	- actuadores neumáticos de cuarto de vuelta; - cualquier actuador con una rotación del eje de 90°
Ángulo de giro completo	90°
Prensaestopas	2 x NPT 3/4"
Conexión eléctrica	Abrazaderas de terminal de tornillo, 8 puntos (0,08 – 2,5 mm²)
Rosca de entrada de cable	2 x NPT 3/4"
Tipo de indicador visual	hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo
Interruptores/sensores	dos interruptores mecánicos dos sensores de proximidad
Tensión nominal, V	250
Corriente nominal, A	16
Temperatura ambiente permitida, °C	de -20 a +66
Vida media, ciclos	10 000 000
Peso, kg	1.8

B
