La válvula de bola DNOVA se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie pueden instalarse en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.
Los actuadores rotativos neumáticos están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Las válvulas neumáticas 4M310-08 24 V se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para instalar las válvulas a través de orificios en la carcasa.
La unidad de interruptor de límite APL-410N EX está diseñada para la señalización visual y eléctrica de las posiciones finales de la válvula. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador (norma DIN). La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan las posiciones finales. La indicación visual de la posición se puede observar en el cuerpo de la unidad: un indicador visual 3D ROJO (CERRADO) y AMARILLO (ABIERTO).

B

B

B

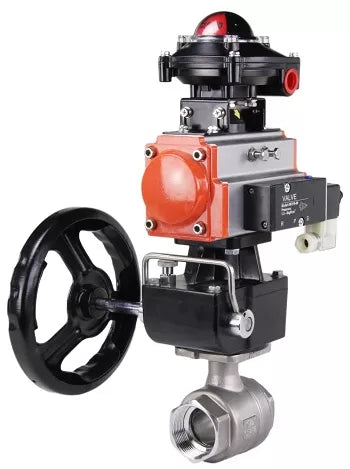

Características técnicas de las válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4M310-08 24V, con LSU APL -410N EX, con doblador manual MON1-250-T:

Diámetro nominal DN, mm	15 – 100
Presión nominal PN, bar	63/40
Temperatura media máxima t, °C	Hasta +230
Medio de trabajo	Agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados.
Conexión de tubería	Enhebrado
Tipo de control	Manual (manija de palanca)
Paso de pelota	Paso completo
Rosca hembra	BSP

Materiales de las válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA, con distribuidor neumático 4M310-08 24V, con LSU APL -410N EX, con doblador manual MON1-250-T:

-	Nombre de la pieza	Material
1, 6	Cuerpo	Acero inoxidable SS316
2, 4	Sello de bola	PTFE
3	Pelota	Acero inoxidable SS316
5	Anillo de sellado	PTFE
7	Provenir	Acero inoxidable SS316
8	Sello del vástago	VITON

B

Datos técnicos de los actuadores neumáticos:

Diseño		Doble efecto
Presión nominal PN, bar		12
Presión de funcionamiento, bar		2… 8
Medio de operación		Aire comprimido filtrado o gases no agresivos, aceites
Diámetro máximo de partícula		menos de 30 Вµm2
Temperatura de funcionamiento t, °C		· de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (en aire seco)
Rango de ajuste		В± 5В° para rotación a 0В° y 90В°
Duplicación manual		Sí
Indicador de posición		abierto/cerrado
Entorno operativo		Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo).

B

Materiales de los componentes del actuador neumático:

-	Nombre	Material
1	Cuerpo	aluminio extruido
2	Tapas laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Clip de resorte	acero inoxidable
15	Indicador	plástico
16	Cuerpo indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Cojinete	aluminio

B

Características técnicas de la válvula neumática 4M310-08 24V:

Diseño	tipo de carrete
Presión nominal PN, MPa (kg/cm2)	1,2 (12)
Presión de trabajo, bar	1,5…8
Medio de operación	aire comprimido filtrado
Temperatura ambiente t, °C	de +5 a +50
Frecuencia de respuesta	5 ciclos/segundo
Duplicación manual	Sí
Grado de protección	IP 65
Fijación	a través de agujeros en la carcasa
Material del cuerpo	aluminio anodizado
Tiempo de respuesta	0,05 segundos.

Características técnicas del grupo de final de carrera APL-410N EX:

Cuerpo	A prueba de explosiones IP65 para todo tipo de clima Exd IIB T6
Prensaestopas	2 x NPT1/2"
Regletas de terminales	8 puntos (0,05 - 2,5) mm2
Indicador de posición	0 - 90° (rotación libre de 90°) CERRADO - rojo; ABIERTO - amarillo
Interruptores/sensores	dos interruptores mecánicos dos sensores de proximidad
Tensión nominal, V	250
Temperatura ambiente permitida, °C	de -25 a +80
Vida útil, años	10

B

Materiales de la unidad de interruptor de límite APL-410N EX:

Nombre	Materiales
Cubierta y cuerpo del gabinete	aluminio fundido a presión
Eje	acero inoxidable
Tapa del indicador	policarbonato
Leva	policarbonato
Primavera	acero inoxidable
Pernos de la tapa del gabinete	acero inoxidable
Junta tórica	NBR
Cojinete	bronce
Anillo de sellado (eje)	acero inoxidable
Terminal de tierra	acero inoxidable
Indicador	Plástico ABS / policarbonato
Soporte	acero inoxidable
