Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80 16 bar, acoplamien

1 1

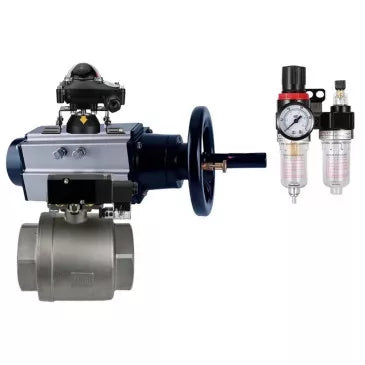

Válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4V320-10 220V, con LSU APL-210N, con ATU AFC2000

A partir de $115.04 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Descripción

Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Esta serie de válvulas se puede instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.
El actuador neumático rotativo de doble efecto neumático DNOVA PA-DA-105 con volante está diseñado para la automatización del proceso de control de válvulas industriales, así como para determinar la posición de cierre de la válvula.
La válvula neumática se utiliza para cambiar la dirección, iniciar y detener los flujos de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
La unidad de interruptor de límite está diseñada para la señalización visual y eléctrica de las posiciones finales de la válvula de cierre, válvula o compuerta de disco. Se monta sobre la superficie del actuador neumático y se conecta al eje del actuador según la norma DIN. La caja sellada suele contener dos sensores que monitorizan la posición del eje del actuador y señalizan en posiciones extremas. Se utilizan microinterruptores OMRON, sensores inductivos o interruptores de láminas. La indicación visual de la posición se puede observar en la carcasa de la unidad: un indicador visual tridimensional (ROJO - CERRADO) y un indicador visual verde (VERDE - ABIERTO).
La unidad de tratamiento de aire está diseñada para limpiar el aire comprimido de gotas de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde el tanque en el flujo de aire comprimido a los elementos del sistema neumático.

B

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4V320-10 220V, con LSU APL-210N, con ATU AFC2000:

Parámetro	Valor
Presión nominal PN, bar	40
Temperatura del medio de trabajo, В°C	De -20 a 230
Tipo de dispositivo de válvula	Bidireccional
Solicitud	Suministro de calefacción
Medio de trabajo	Agua, aire, vapor, medios ligeramente agresivos, aceites, agua de servicio, soluciones de agua y glicol, productos derivados del petróleo.
Conexión a tubería	Acoplamiento (roscado)
Tipo de sección de paso	Paso completo
Tipo de control	Con actuador neumático
Conexión	Rosca hembra
Control	Actuador neumático de doble efecto
Presencia de interruptores de límite	Sí
Presencia de distribuidor neumático	Sí
Presencia de posicionador electroneumático	No
Garantía, años	1

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 doble efecto, con distribuidor neumático 4V320-10 220V, con LSU APL-210N, con ATU AFC2000:

Modelo	Largo, mm	A, mm	E, mm	Mmm	Yo, mm	B, mm	C, mm
DN80	169	495	200	103.5	162	88	139

B

Tabla de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H DN80 16 bar, acoplamiento de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4V320-10 220V, con LSU APL-210N, con ATU AFC2000:

-	Nombre de la pieza	Material
1, 6	Cuerpo	Acero 316
2, 4	Sello de bola	Politetrafluoroetileno PTFE
3	Pelota	Acero 316
5	Anillo de sellado	Politetrafluoroetileno PTFE
7	Provenir	Acero 316
8	Sello del vástago	VITON
9	Tuerca del vástago	Acero 316

B

Parámetros técnicos del actuador neumático PA-DA-105-1:

Tipo de actuador neumático	de doble efecto
Presión de control, bar	2 Г· 8
Temperatura de funcionamiento, В°C	-20 a +80
Indicador visual de posición	abierto / cerrado
Control manual	volante
Ángulo de giro, В°	90 ± 5
Estándar de conexión superior	Namur
Estándar de conexión de aire	Namur
Rosca de conexión de suministro de aire	G 1/4Кє
Tipo de brida ISO	F07/F10
Tallo cuadrado, mm	22x22
Peso, kg	9
Vida media, ciclos cerrados/abiertos	300 000

Actuador neumático PA-DA-105-1

B

Dimensiones y dimensiones del actuador neumático PA-DA-105-1:

A, mm	495
A1, mm	461.5
B, mm	133
C, mm	109.5
Re, mm	153
E, mm	57.5
F, mm	64
G, mm	26
Mmm	80
Yo, mm	30
N, mm	22
Ancho, mm	200
J, mm	102
K, mm	70
Largo, mm	M10x16
Mmm	M8x13
Oh, mm	4
P, mm	4
Tamaño pequeño	M6
T, mm	24
U, mm	32

Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1

B

Tabla de piezas y materiales del actuador de aire PA-DA-105-1:

-	Nombre de la pieza	Material
1	Tornillo indicador	ABS (plástico)
2	Indicador de posición	ABS (plástico)
3	Clip de resorte	Acero inoxidable 304
4	Arandela	Acero inoxidable 304
5	Lavadora externa	Plástico de ingeniería
6	Tornillo de ajuste	Acero inoxidable 304
7	Tuerca	Acero inoxidable 304
8	Arandela	Acero inoxidable 304
9	Cuerpo	Aleación de aluminio extruido
10	Pistón	Aleación de aluminio fundido a presión
11	Junta tórica del pistón	NBR
12	Grupo de cojinetes	Plástico de ingeniería
13	Junta tórica de la tapa del extremo	NBR
14	Tapa del extremo	Aleación de aluminio fundido a presión recubierta de pintura de poliéster.
15	Tornillo de fijación	Acero inoxidable 304
16	Arandela interna	Plástico de ingeniería
17	Anillo de sellado	NBR
18	Cojinete	Plástico de ingeniería
19	Anticipo	Acero aleado
20	Engranaje	Acero aleado
21	Cojinete	Plástico de ingeniería
22	Anillo de sellado	NBR

Esquema de piezas y materiales del actuador neumático PA-DA-105-1

Parámetros técnicos de la válvula neumática Elephan 4V320-10

Nombre	Valor
Tipo de válvula neumática	válvula de piscina
Modelo de válvula neumática	4V320-10
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclo/seg	5

B

Dimensiones y tamaños de la válvula neumática DNOVA 4V320-10

Modelo de válvula neumática	4V320-10
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	83.4
P, mm	22
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
Mmm	82.4

B

Parámetros técnicos de las unidades de interruptores de límite DNOVA APL-210N

Nombre	Valor
Modelo de unidad de interruptor de límite	APL-210N
grado de protección de la vivienda, IP	65
Vida útil, años	10

B

Dimensiones y tamaños de las unidades de interruptores de límite DNOVA APL-210N:

Modelo	Mmm	Largo, mm	B, mm	Re, mm	D1, mm	METRO
APL-210N	77	112	88	10	5	20x1.5

B

Tabla de piezas y materiales de la unidad de final de carrera DNOVA APL-210N:

Parte	Material
Cuerpo	Aluminio fundido
Tapa del indicador	Plástico de poliéster
Indicador 3D	plástico ABS
Leva	Plástico de poliéster
Primavera	Acero inoxidable
Tornillos	Acero inoxidable
Anillos de sellado	NBR
Cojinete	Bronce
Terminal de puesta a tierra	Acero inoxidable
Eje	acero inoxidable

B

Parámetros técnicos de la unidad de preparación de aire DNOVA AFC2000

Nombre	Valor
Presión de trabajo, bar	8
Rango de presión ajustable, bar	0,5 g·9
Tamaño de partícula filtrable, µm	40 µm
Peso, kg	0.395

B

Dimensiones y tamaños de la unidad de tratamiento de aire DNOVA AFC2000:

Modelo	AFC2000
A, mm	162
B, mm	88
C, mm	139
Re, mm	31
E, mm	53.5
F, mm	12
G, mm	8
Mmm	7
Yo, mm	13.3
J, mm	39
K, mm	5
Largo, mm	40
Mmm	32
N, mm	53
Oh, mm	29
P, mm	6
R, mm	41.5

Pasaportes y certificados

Ficha técnica del actuador neumático de doble efecto con resortes de retorno DNOVA DA/SA-xxx

Presupuesto

Country of origin

Porcelana

Port opening

paso completo

Body material

Acero inoxidable AISI 316

Maximum allowable temperature

230 °C

Connection type

Enhebrado

Control type

Accionamiento neumático

Operating environment

Agua, Aire, Vapor, Medios ligeramente agresivos, Aceites, Agua industrial, Soluciones de agua y glicol, Productos derivados del petróleo

Type of seal

PTFE

Voltage

220 V

Explosion-proof

No

Torque

86 Nm

Limit switches

tener

Type of pneumatic actuator

doble acción

Entrega

El costo y el tiempo de entrega de su pedido dependen de varios factores, como el producto específico que solicita, la cantidad y el país de destino. Cada producto puede tener diferentes plazos de fabricación y requisitos de envío, lo que puede afectar el plazo de entrega general.

Para obtener la información más precisa y actualizada sobre los costos y plazos de entrega, le recomendamos contactar a nuestros gerentes de ventas. Con gusto le proporcionarán un presupuesto detallado y un plazo de entrega estimado según sus necesidades específicas.

No dude en comunicarse con nosotros si tiene alguna pregunta o necesita más ayuda con respecto a su pedido.
