Descripción
Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de las válvulas.
Los actuadores neumáticos PA-SA están diseñados para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
Las válvulas neumáticas 4V320-10 220 V se utilizan para el control en sistemas neumáticos con superficie de acoplamiento NAMUR, para instalar las válvulas a través de orificios en la carcasa.
La unidad de tratamiento de aire AFC2000 está diseñada para purificar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en el flujo de aire comprimido a los elementos del sistema neumático con un amplio rango de capacidad, de 500 a 10 000 litros/min. El lubricador añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para una mayor lubricación de componentes de control como cilindros y válvulas neumáticas.
La unidad de interruptor de límite DNOVA APL-510N-EX es un dispositivo electrotécnico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de cierre de las válvulas de tuberías. En una caja sellada, generalmente, se encuentran dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalizan en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería conectada está cerrada, solo se ve la parte roja de la semiesfera marcada como CERRADO; si está abierta, solo se ve la parte amarilla marcada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso de BCV es posible transmitir información sobre la posición de las válvulas de tuberías (abiertas/cerradas) a sistemas de control automatizados, lo que aumenta la fiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallos.
B
B

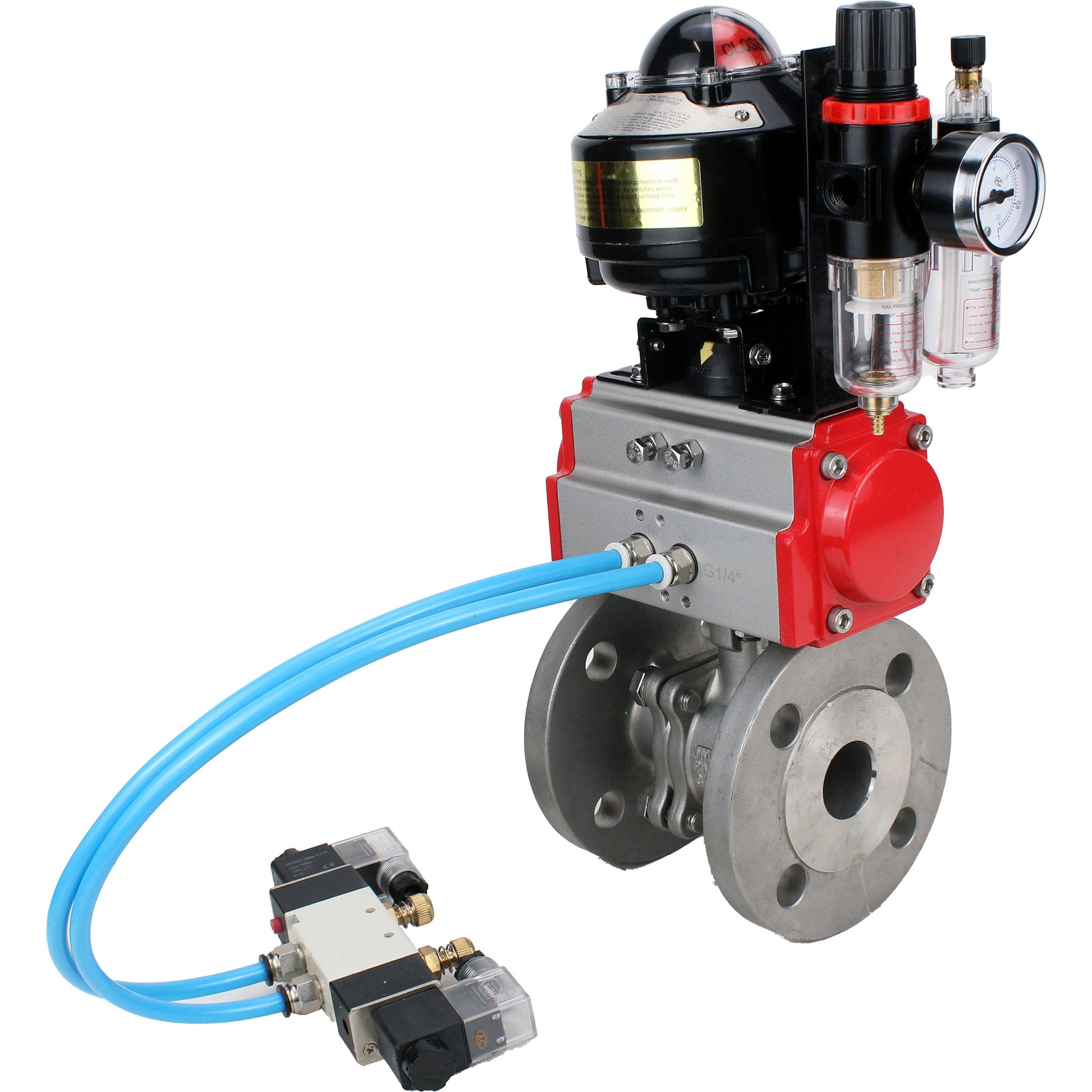

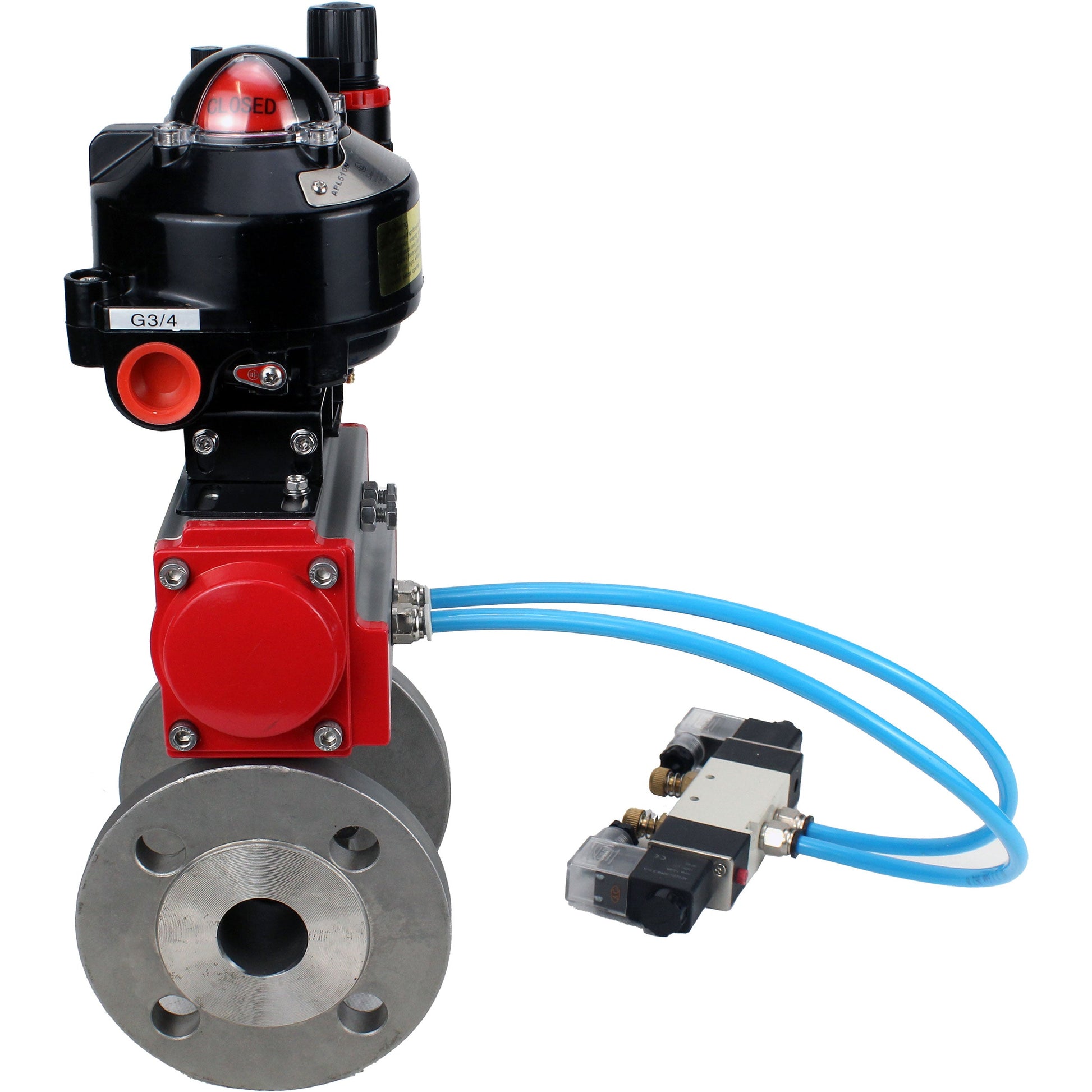

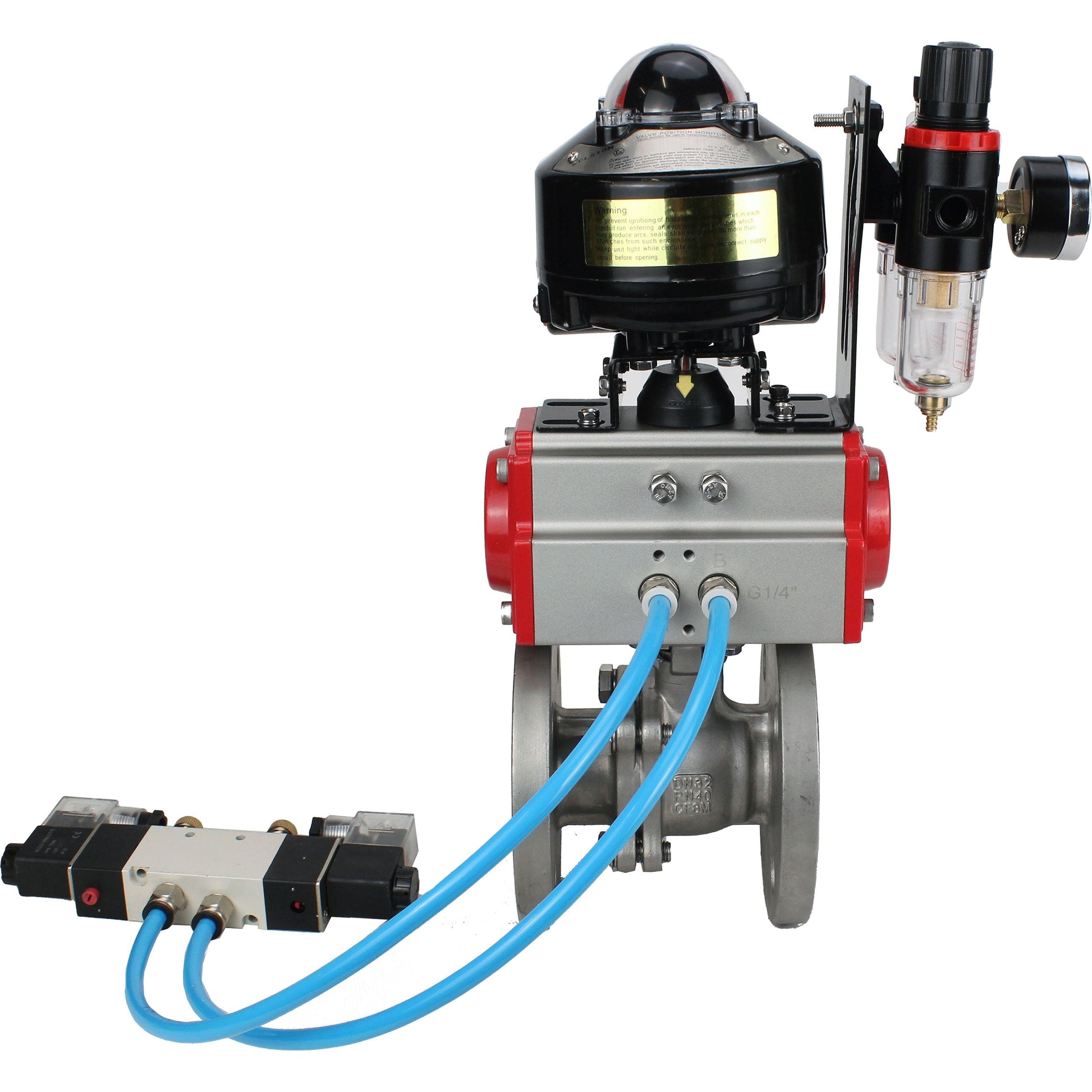

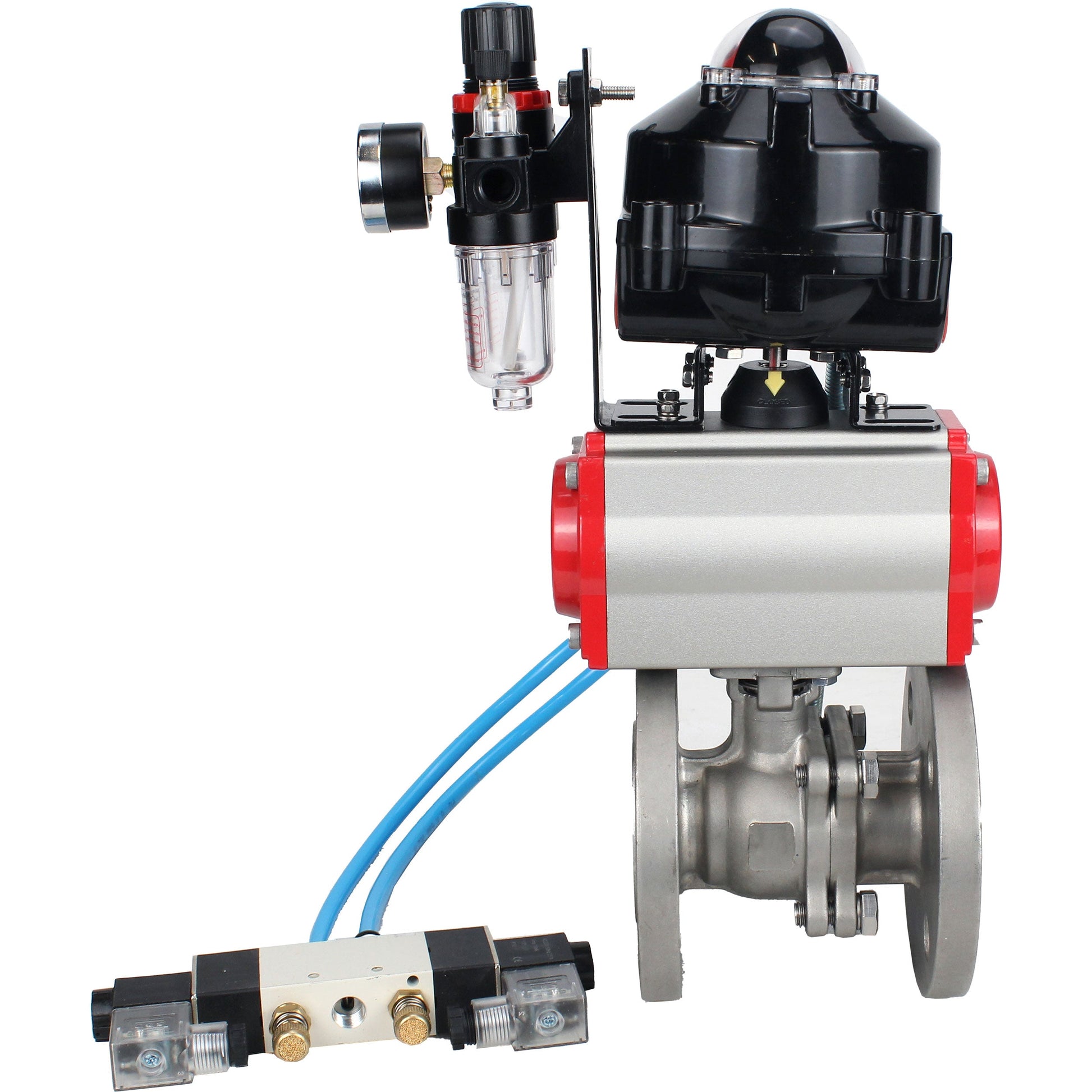

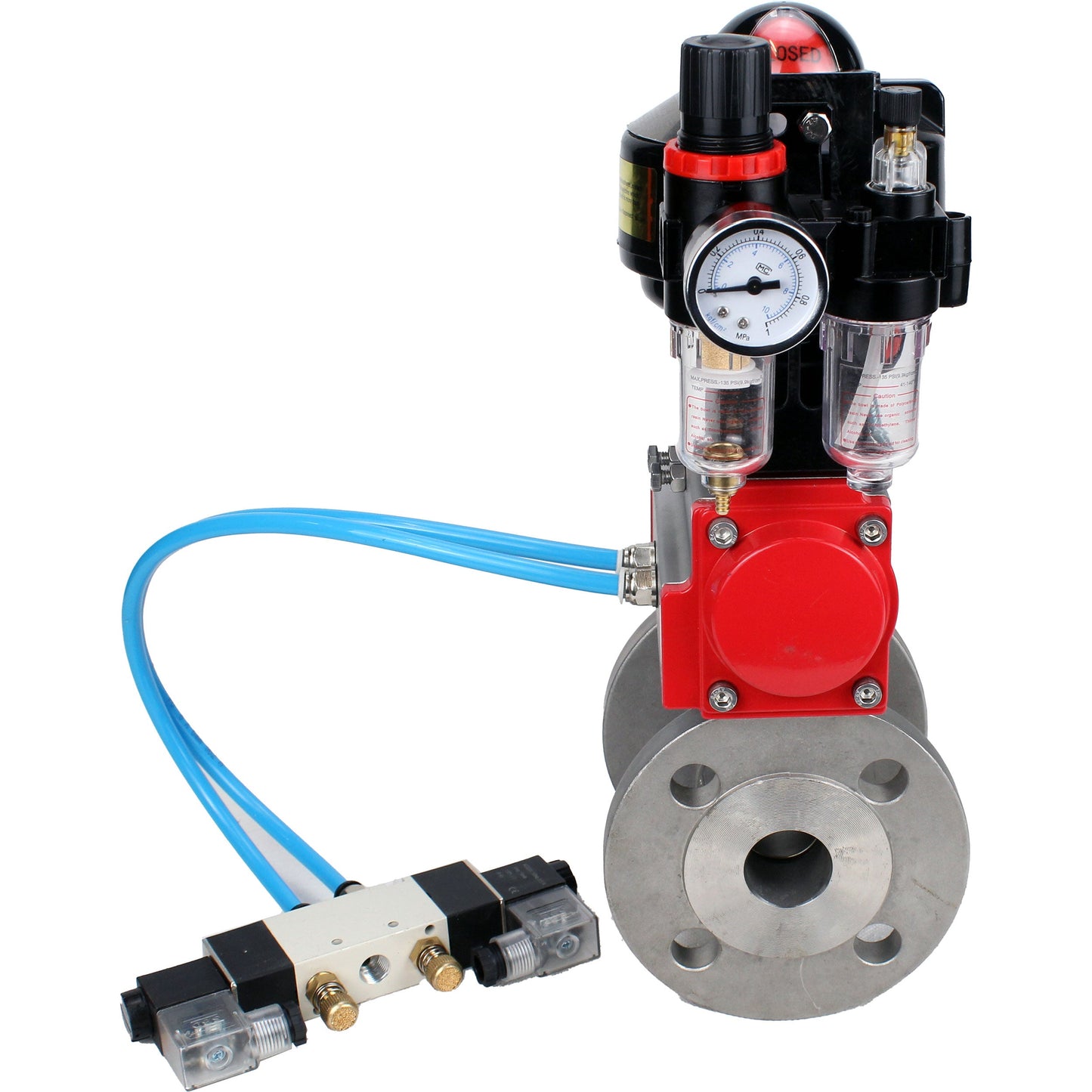

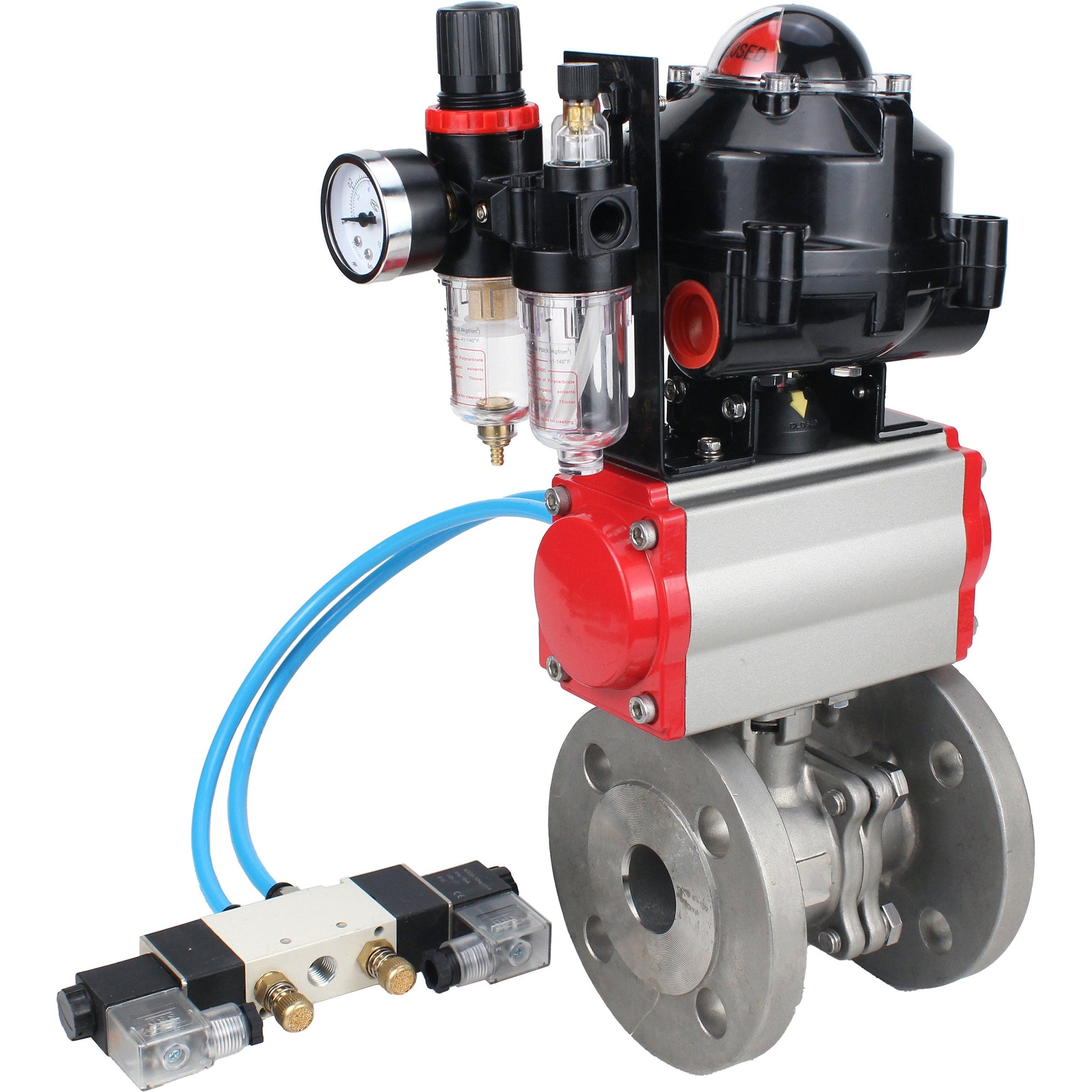

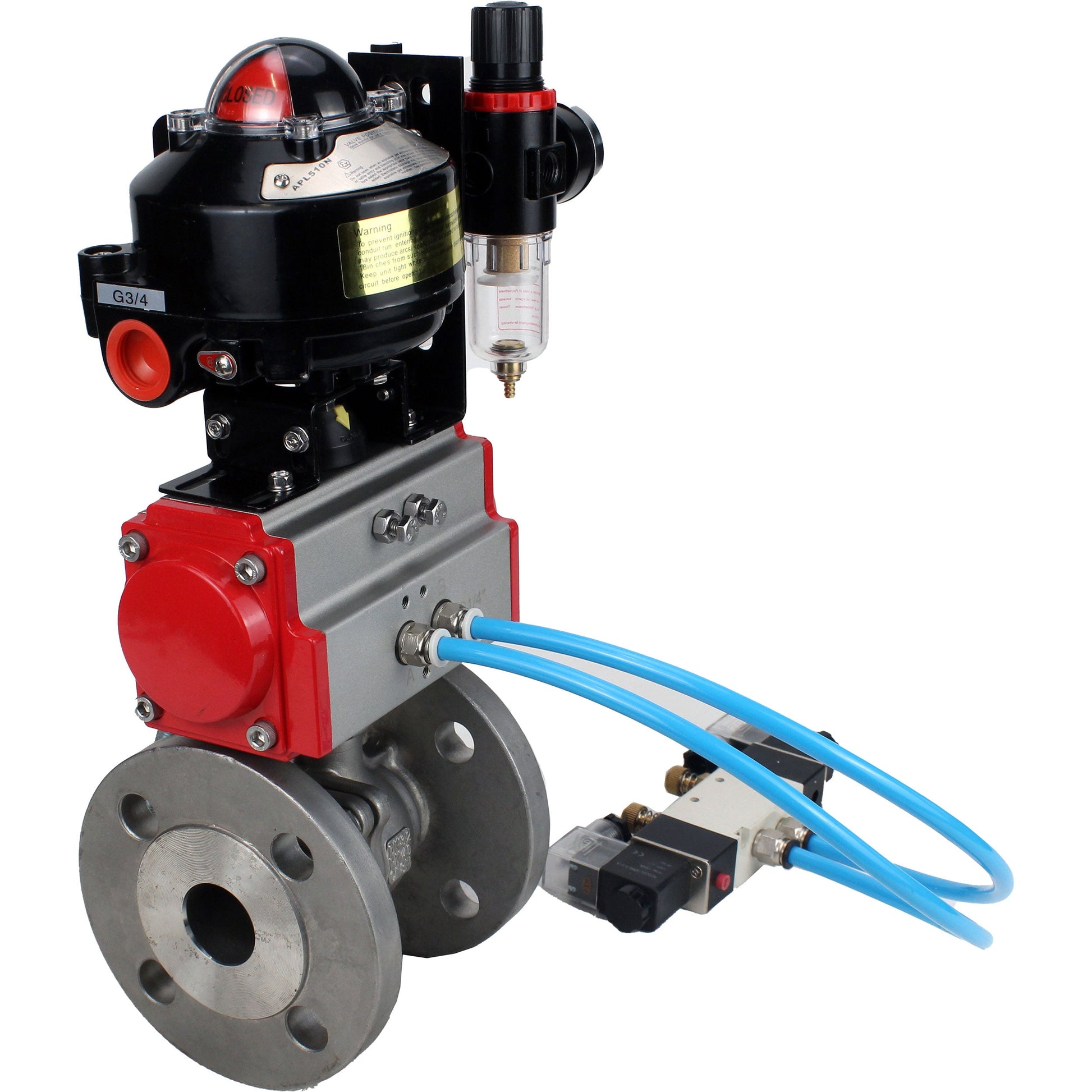

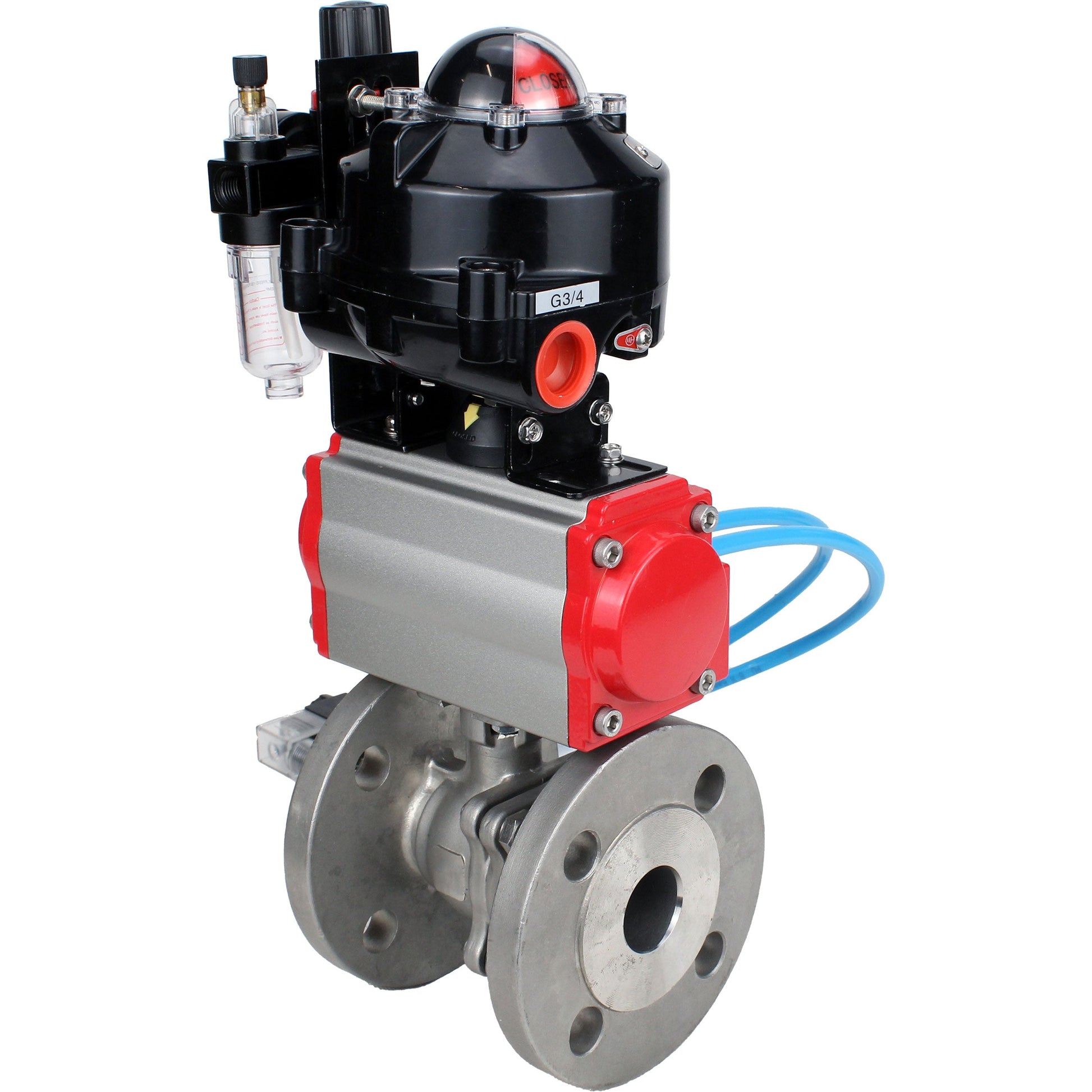

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN15-150, bridada, paso total, de dos piezas, cuerpo de acero inoxidable. Acero SS316, junta de PTFE, con actuador neumático DNOVA PA-SA 052-210, distribuidor neumático 4V320-10 ATU AFC2000 APL-510N-EX:
|
Diámetro nominal DN, mm |
40–300 |
|
Presión nominal PN, MPa (kg/cm²) |
1.6 (16) |
|
Dirección del flujo |
Bidireccional |
|
Temperatura del medio de trabajo t, В°C |
-20 a +85 para NBR |
|
Medio de trabajo |
EPDM: agua fría y caliente, aire sin aceite ni grasa, otros medios neutrales al material. |
|
Conexión a tubería |
Entre bridas |
Materiales de las válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN15-150 con brida, paso total, de dos piezas, cuerpo de acero inoxidable. acero SS316, sello - PTFE, con actuador neumático DNOVA PA-SA 052-210 distribuidor neumático 4V320-10 ATU AFC2000 APL-510N-EX:
|
- |
Parte |
Material |
|
1 |
Cuerpo |
Acero inoxidable SS316 |
|
2 |
Sello de bola |
RPTFE |
|
3 |
Pelota |
Acero inoxidable SS316 |
|
4 |
Tornillo |
Acero inoxidable SS304 |
|
5 |
Sello |
PTFE |
|
6 |
Tuerca |
Acero inoxidable SS304 |
|
7 |
Espiga |
Acero inoxidable SS316 |
|
8 |
Provenir |
Acero inoxidable SS316 |
|
9 |
Glándula |
PTFE |
|
10 |
Sello del vástago |
PTFE |
|
11 |
Glándula |
Acero inoxidable SS304 |
|
12 |
Tuerca |
Acero inoxidable SS304 |
|
13 |
Manejar |
Acero inoxidable SS316, PVC |
B
B
Dimensiones generales y de instalación de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H DN15-150 con brida, paso total, cuerpo de dos piezas en acero inoxidable SS316, junta - PTFE, con actuador neumático DNOVA PA-SA 052-210 distribuidor neumático 4V320-10 ATU AFC2000 APL-510N-EX:
| DN | D1 | D | Yo | L1 | H | incógnita | Y |
| 15 | 15 | 95 | 114 | 153 | 98 | 88 | 162 |
| 20 | 20 | 104 | 120 | 153 | 98 | 88 | 162 |
| 25 | 25 | 113 | 125 | 174 | 115 | 88 | 162 |
| 32 | 32 | 139 | 130 | 174 | 115 | 88 | 162 |
| 40 | 38 | 149 | 140 | 174 | 115 | 88 | 162 |
| 50 | 50 | 165 | 150 | 216 | 135 | 88 | 162 |
| 65 | 64 | 185 | 170 | 216 | 135 | 88 | 162 |
| 80 | 79 | 200 | 180 | 216 | 135 | 88 | 162 |
| 100 | 99 | 221 | 190 | 279 | 160 | 88 | 162 |
| 125 | 120 | 200 | 325 | 405 | 210 | 88 | 162 |
| 150 | 145 | 286.5 | 345 | 405 | 210 | 88 | 162 |
| 200 | 200 | 340 | 400 | 465 | 237 | 88 | 162 |
| 250 | 250 | 410 | 450 | 542 | 295 | 88 | 162 |
B
B
Datos técnicos de los actuadores neumáticos PA-SA:
| Diseño | Con resortes de retorno | |
| Presión nominal PN, bar | 12 | |
| Presión de funcionamiento, bar | 2… 8 | |
| Medio de operación | Aire comprimido filtrado o gases no agresivos, aceites | |
| Diámetro máximo de partícula | menos de 30 Вµm2 | |
| Temperatura de funcionamiento t, °C | · de -20 a +80 · de -40 a +80 (versión de baja temperatura) · de -20 a +160 (en aire seco) |
|
| Rango de ajuste | В± 5В° para rotación a 0В° y 90В° | |
| Duplicación manual | Sí | |
| Indicador de posición | abierto/cerrado | |
| Entorno operativo | Interior y exterior. (Todas las piezas internas y externas tienen un revestimiento anticorrosivo). | |
B
Materiales de componentes del actuador neumático PA-SA:
| - | Nombre | Material |
| 1 | Cuerpo | aluminio extruido |
| 2 | Tapas laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Clip de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Cuerpo indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Cojinete | aluminio |
B
B
Características técnicas de la válvula neumática 4V320-10 220V:
|
Nombre |
Valor |
|
Tipo de válvula neumática |
Tipo de carrete |
|
Material del cuerpo |
Aleación de aluminio y tecnopolímero |
|
Control |
Electromagnético bidireccional |
|
Esquema de trabajo |
5/2 5 líneas de trabajo; 2 posiciones |
|
Área de sección transversal efectiva, mmВІ |
Modelo 4V320-8 - 25 (Cv = 1,4) Modelo 4V320-10 - 30 (Cv = 1,68) |
|
Hilos del puerto operativo |
Modelo 4V320-8 - G 1/4" Modelo 4V320-10 - G 3/8" |
|
Roscas del puerto de escape |
Modelo 4V320-8 - G 1/4" Modelo 4V320-10 - G 1/4" |
|
Presión de trabajo, bar |
1,5 g·8 |
|
Presión máxima, bar |
12 |
|
Medio de trabajo |
Aire purificado (finura de purificación 40 Вµm) |
|
Tensión de alimentación, V |
220 |
|
Potencia total, VA |
4.5 |
|
Variaciones admisibles en la tensión de alimentación |
±10% |
|
Grado de protección/clase de aislamiento |
IP65/F |
|
Temperatura de funcionamiento, В°C |
de -5 a +50 |
|
Frecuencia máxima de operación |
5 ciclos por segundo |
|
Tiempo mínimo de conmutación, s |
0.05 |
|
Capacidad de caudal, l/min |
Modelo 4V320-8 - 1 350 Modelo 4V320-10 - 2 250 |
|
Vida útil media, ciclos |
20 000 000 |
|
Peso, kg |
1.2 |
Parámetros principales de la unidad de tratamiento de aire AFC2000:
| Presión de funcionamiento, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de fractura, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, °C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0,395 |
| Contenido del conjunto | filtro separador de humedad, regulador de presión, lubricador, soporte |
B
B
Características de la unidad de interruptor de límite APL-510N-EX:
| Parámetro | Valor |
| Cuerpo | Resistente a la intemperie IP67/ NEMA4 4X,7,9 a prueba de explosiones E EX d IIC T6 |
| Dispositivos compatibles | - actuadores neumáticos de cuarto de vuelta; - cualquier actuador con una rotación del eje de 90° |
| Ángulo de giro completo | 90° |
| Prensaestopas | 2 x NPT 3/4" |
| Conexión eléctrica | Abrazaderas de terminal de tornillo, 8 puntos (0,08 – 2,5 mm²) |
| Rosca de entrada de cable | 2 x NPT 3/4" |
| Tipo de indicador visual | hemisferio bicolor: ABIERTO (Abierto) - amarillo CERRADO (Cerrado) - rojo |
| Interruptores/sensores | dos interruptores mecánicos dos sensores de proximidad |
| Tensión nominal, V | 250 |
| Corriente nominal, A | 16 |
| Temperatura ambiente permitida, °C | de -20 a +66 |
| Vida media, ciclos | 10 000 000 |
| Peso, kg | 1.8 |
B
B
