Descripción
La válvula de bola se utiliza como válvula de cierre en sistemas de calefacción, suministro de agua, vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no son agresivos para los materiales de las válvulas.
Los actuadores rotativos neumáticos DNOVA con resorte de retorno PA- DA -XXX están diseñados para la automatización del proceso de control de válvulas industriales con un par máximo de hasta 2128 Nm.
B
B

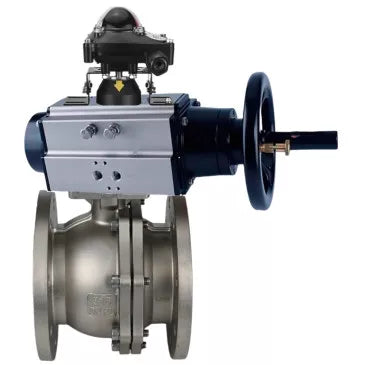

Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-H, brida de paso total, acero inoxidable SS316, sello - PTFE
| Parámetro | Valor |
|---|---|
| Temperatura del medio de funcionamiento, В°C | -50 a 200 |
| Solicitud | Suministro de calefacción |
| Medio de trabajo | Agua, aire, vapor, agua técnica, petróleo, productos derivados del petróleo |
| Conexión de tubería | Con bridas |
| Dibujo de agua | No |
| Tipo de paso de flujo | Calibre completo |
| Clase de estanqueidad de la válvula de bola | A |
| Tipo de control | Actuador neumático |
| Tipo de conexión | Con bridas |
| Control | Actuador neumático con resortes de retorno |
| Interruptores de límite | Sí |
| Distribuidor neumático | Sí |
| Garantía, años | 1 |
| País de fabricación | Porcelana |
B
B
Dimensiones y dimensiones de válvulas de bola BV3232P(2pc)-FP-F-ISO-H, brida de paso total, acero inoxidable SS316, sello - PTFE
| Tamaño | GD | GD1 | Г˜D2 | Yo | H | A | mi |
| 100 | 221 | 180 | 157 | 190 | 120 | 495 | 200 |
Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H, brida de paso total, acero inoxidable SS316, sello - PTFE
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Cuerpo | Acero 316 |
| 2 | Sello de bola | RPTFE |
| 3 | Pelota | Acero 316 |
| 4,6,12 | Perno, tuerca | Acero 304 |
| 5,10 | Sello | PTFE |
| 7 | Sección de tubería | Acero 316 |
| 8 | Provenir | Acero 316 |
| 9 | Embalaje | PTFE |
| 11 | Embalaje | Acero 304 |
Boceto de piezas y materiales para válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H, brida de paso total, acero inoxidable SS316, sello - PTFE
B
B
Parámetros técnicos del actuador neumático DNOVA
| Parámetro | Valor |
|---|---|
| Modelo | PA-DA-105-1 |
| Presión de control, bar | 2 Г· 8 |
| Anulación manual | No |
B
B
Dimensiones y dimensiones del actuador neumático DNOVA PA-DA-105-1
| Modelo | PA-DA-105-1 |
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| Re, mm | 153 |
| E1, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Mmm | 80 |
| Yo, mm | 30 |
| N, mm | 22 |
| E, mm | 200 |
| J, mm | 102 |
| K mm | 70 |
| Largo, mm | M10x16 |
| Mmm | M8x13 |
| Oh, mm | 4 |
| P, mm | 4 |
| Tamaño pequeño | M6 |
| T, mm | 24 |
| U, mm | 32 |
Esquema de dimensiones y dimensiones del actuador neumático DNOVA PA-DA-105-1
B
B
Tabla de piezas y materiales para actuador neumático DNOVA PA-DA-105-1
| - | Nombre de la pieza | Material |
|---|---|---|
| 1 | Tornillo indicador | ABS (plástico) |
| 2 | Indicador de posición | ABS (plástico) |
| 3 | Abrazadera de resorte | Acero inoxidable 304 |
| 4 | Arandela | Acero inoxidable 304 |
| 5 | Arandela exterior | Plástico de ingeniería |
| 6 | Tornillo de ajuste | Acero inoxidable 304 |
| 7 | Tuerca | Acero inoxidable 304 |
| 8 | Arandela | Acero inoxidable 304 |
| 9 | Alojamiento | Aleación de aluminio extruido |
| 10 | Pistón | Aleación de aluminio fundido a presión |
| 11 | Anillo de sello de pistón | NBR |
| 12 | Grupo de cojinetes | Plástico de ingeniería |
| 13 | Anillo de sello de tapa de extremo | NBR |
| 14 | Tapa del extremo | Aleación de aluminio fundido, recubierta de poliéster |
| 15 | Tornillo de montaje | Acero inoxidable 304 |
| 16 | Arandela interior | Plástico de ingeniería |
| 17 | Anillo de sello | NBR |
| 18 | Cojinete | Plástico de ingeniería |
| 19 | Anticipo | Acero aleado |
| 20 | Engranaje | Acero aleado |
| 21 | Cojinete | Plástico de ingeniería |
| 22 | Anillo de sello | NBR |
Parámetros técnicos del interruptor de límite DNOVA APL-210N
| Nombre | Valor |
|---|---|
| Modelo de caja de interruptores de límite | APL-210N |
| Vida útil, años | 10 |
B
B
Dimensiones y dimensiones de la unidad de final de carrera DNOVA APL-210N EX
| Modelo | Mmm | Largo, mm | B, mm | Re, mm | D1, mm | METRO |
| APL-210N | 77 | 112 | 88 | 10 | 5 | 20x1.5 |
