La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.

El actuador rotativo neumático de doble efecto PA-DA-105-1 con volante está diseñado para la automatización del proceso de control de válvulas industriales, así como para determinar la posición de la válvula de cierre de la válvula.

El distribuidor neumático se utiliza para cambiar la dirección, iniciar y detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La unidad de final de carrera está diseñada para la señalización visual y eléctrica de las posiciones finales del cuerpo de cierre de la válvula de cierre.

B

B

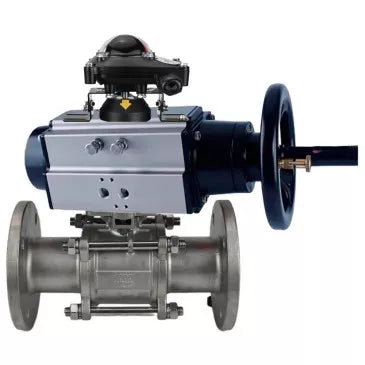

Parámetros técnicos DNOVA BV3232P-FP-Fb-ISO-H, wafer de paso completo, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4V320-08 220V, con LSU APL-410N EX:

Diámetro nominal DN, mm	15 - 100
Presión nominal PN, bar	16
Temperatura ambiente, °C	de -50 a +200
Medio de trabajo	agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados
Conexión a tubería	entre bridas
Tipo de control	manual (mango)
Paso de pelota	paso completo sin constricción
Complementar	Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001)

DNOVA BV3232P-FP-Fb-ISO-H, wafer de paso completo, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4V320-08 220V, con LSU APL-410N EX

B

B

Dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H, wafer de paso total, acero inoxidable SS316, junta - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4V320-08 220V, con LSU APL-410N EX:

DN	d, mm	D2, mm	D1, mm	Re, mm	T, mm	C, mm	Largo, mm	A, mm	E, mm
80	73	138	160	200	20	20	120	495	200
100	90	158	180	220	20	20	150	495	200

Boceto de dimensiones y dimensiones BV3232P-FP-Fb-ISO-H, wafer de paso total, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4V320-08 220V, con LSU APL-410N EX

B

B

Tabla de piezas y materiales BV3232P-FP-Fb-ISO-H, oblea de paso completo, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4V320-08 220V, con LSU APL-410N EX:

-	Regiones	Material
1	Tuerca	Acero 304
2	Manejar	Acero 201+PVC
3	Arandela	Acero 304
4	Anillo de bloqueo	Acero 304
5	Arandela de empuje	Acero 304
6	Arandela de prensaestopas	Acero 304
7	Glándula	PTFE
8	Junta de tope	PTFE
9	Vara	Acero 316
10	cubierta de bola	Acero 316
11	Pelota	Acero 316
12	Sello de bola	PTFE
13	Empaquetadora	PTFE
14	Cuerpo	Acero 316

Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H, oblea de paso completo, acero inoxidable SS316, sello - PTFE, con actuador neumático PA-DA-105-1 de doble efecto, con distribuidor neumático 4V320-08 220V, con LSU APL-410N EX

B

B

Parámetros técnicos del actuador neumático PA-DA-105-1:

Actuador neumático PA-DA-105-1

B

B

Dimensiones y dimensiones del actuador neumático PA-DA-105-1:

Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1

B

B

Tabla de piezas y materiales del actuador de aire PA-DA-105-1:

Esquema de piezas y materiales del actuador neumático PA-DA-105-1

B

Parámetros técnicos de la válvula neumática 4V320-08 220V:

Nombre	significado
Tipo de válvula neumática	válvula de corredera
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Potencia total, Va	4.5
Control	electromagnético de doble cara
Frecuencia de operación, ciclo/seg.	5

Válvula neumática 4V320-08 220V

B

B

Dimensiones y dimensiones de la válvula neumática 4V320-08 220V:

Modelo de válvula neumática	4V320-08
A, mm	71.9
B, mm	45
C, mm	94.4
Re, mm	27
E, mm	69
F, mm	40
Yo, mm	24
K, mm	40
Largo, mm	188.8
Mmm	69.4
N, mm	50
Oh, mm	82.4
P, mm	24
Tamaño pequeño	20
T, mm	6.5
U, mm	2.4
V, mm	4
Mmm	82.4

Esquema de dimensiones y dimensiones de la válvula neumática 4V320-08 220V

B

B

Parámetros técnicos del interruptor de límite APL-410N EX:

Nombre	Valor
Modelo de unidad de interruptor de límite	APL-410N EX
Tensión máxima del interruptor de límite, V	250
Temperatura del entorno de trabajo, В°C	-40 a +80
Vida útil, años	10

Unidad de interruptor de límite APL-410N EX

B

B

Dimensiones y dimensiones de la unidad de final de carrera APL-410N EX:

Modelo	Re, mm	D1, mm	Mmm	Largo, mm	B, mm	Mmm
APL-410N EX	9.5	5	174	177	178	8

Esquema de dimensiones y dimensiones de la unidad de interruptor de límite APL-410N EX
