La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula. No se permite el uso de válvulas de bola como válvulas de regulación.

El actuador rotatorio neumático está diseñado para automatizar el proceso de control de válvulas industriales, así como para determinar la posición del cuerpo de cierre de la válvula.

El posicionador rotatorio electroneumático se utiliza para controlar actuadores rotatorios neumáticos mediante un controlador eléctrico o sistema de control con señal de salida DC analógica con rango de 4 a 20 mA.

B

B

Parámetros técnicos DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT-1000RSN sin retorno comunicaciones:

Diámetro nominal DN, mm	15 - 100
Presión nominal PN, bar	16
Temperatura ambiente, °C	de -50 a +200
Medio de trabajo	agua, vapor, productos derivados del petróleo y otros medios líquidos o gaseosos neutrales a los materiales utilizados
Conexión a tubería	entre bridas
Tipo de control	manual (mango)
Paso de pelota	paso completo sin constricción
Complementar	Se puede instalar un actuador eléctrico o neumático (ISO 5211-2001)

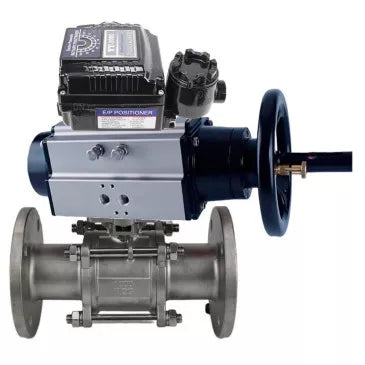

DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT-1000RSN sin comunicaciones de retorno

B

B

Dimensiones y dimensiones BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT-1000RSN sin retorno comunicaciones:

DN	d, mm	D2, mm	D1, mm	Re, mm	T, mm	C, mm	Largo, mm	A, mm	E, mm	C, mm	Tamaño pequeño
80	73	138	160	200	20	20	120	495	200	117.5	62.5
100	90	158	180	220	20	20	150	495	200	117.5	62.5

Esquema de dimensiones y dimensiones DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT-1000RSN sin comunicaciones de retorno

B

B

Tabla de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT-1000RSN sin retorno comunicaciones:

-	Regiones	Material
1	Tuerca	Acero 304
2	Manejar	Acero 201+PVC
3	Arandela	Acero 304
4	Anillo de bloqueo	Acero 304
5	Arandela de empuje	Acero 304
6	Arandela de prensaestopas	Acero 304
7	Glándula	PTFE
8	Junta de tope	PTFE
9	Vara	Acero 316
10	cubierta de bola	Acero 316
11	Pelota	Acero 316
12	Sello de bola	PTFE
13	Empaquetadora	PTFE
14	Cuerpo	Acero 316

Boceto de piezas y materiales DNOVA BV3232P-FP-Fb-ISO-H DN80-100 16 bar, paso total wafer, acero inoxidable SS316, junta - PTFE, con actuador neumático de doble efecto PA-DA-105-1 y con posicionador rotatorio electroneumático YT-1000RSN sin comunicaciones de retorno

B

B

Parámetros técnicos del actuador neumático PA-DA-105-1:

Actuador neumático PA-DA-105-1

B

B

Dimensiones y dimensiones del actuador neumático PA-DA-105-1:

Esquema de dimensiones y dimensiones del actuador neumático PA-DA-105-1

B

B

Tabla de piezas y materiales del actuador de aire PA-DA-105-1:

Esquema de piezas y materiales del actuador neumático PA-DA-105-1

B

B

Parámetros técnicos de los posicionadores rotativos electroneumáticos:

Nombre	Valor
Señal de entrada de control, mA	4 ~ 20
Resistencia interna, ohmios	250(±15)
Presión de entrada, bar	1,4~7
Ángulo de recorrido de la palanca	0~90°
Rosca de conexión de aire comprimido	1/4"
Rosca de conexión del manómetro	1/8"
Prensaestopas	G1/2″
Tipo de protección	IP66
Caudal de aire comprimido, l/min	3
Caudal de aire de salida, l/min	80
Material de la carcasa	fundición de aluminio

Posicionadores rotativos electroneumáticos

B

B

Dimensiones y dimensiones de los posicionadores rotativos electroneumáticos:

Modelo de posicionador	YT-1000RSI
A, mm	224.3
B, mm	166.5
C, mm	117.5
Re, mm	132.3
E, mm	6
F, mm	122
G, mm	45
Mmm	45
Yo, mm	23
J, mm	27
K, mm	32.5
Largo, mm	35.5
Mmm	91.8
N, mm	37.2
Oh, mm	43.5
P, mm	26.5
Q, mm	33
R, mm	80.25
Tamaño pequeño	62.5
T, mm	8
U1, mm	70
U2, mm	93
V1, mm	40
V2, mm	63
Ancho, mm	26
X, mm	32
Y, mm	9
Z, mm	24

Esquema de dimensiones y dimensiones de posicionadores rotativos electroneumáticos
