Descripción

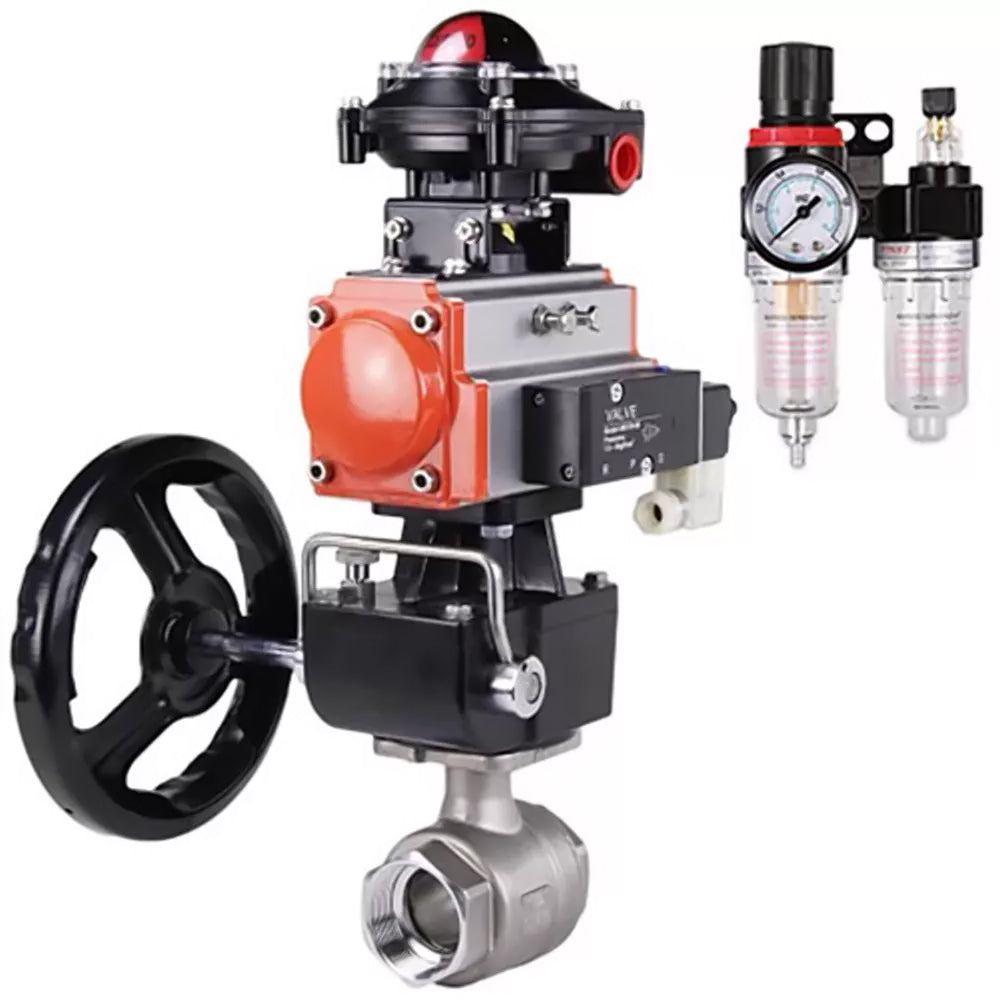

La válvula de bola DNOVA BV3232P(2pc)-FP-T-ISO-H se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de la serie BV3232P(2pc)-FP-T-ISO-H se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
El actuador neumático de doble efecto DNOVA PA-DA está diseñado para automatizar el control de válvulas de cierre industriales (de compuerta y de bola). Los actuadores neumáticos DNOVA están diseñados para su uso tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un revestimiento anticorrosivo.
El distribuidor neumático DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar, detener el flujo de aire comprimido en el sistema neumático dependiendo de la acción de control externa.
El interruptor de límite DNOVA APL-410N EX es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del elemento de cierre de las válvulas de tuberías. Normalmente, una caja sellada contiene dos interruptores mecánicos de hasta 250 V, que monitorizan la posición del vástago del actuador y emiten señales en posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior del interruptor de límite se encuentra una semiesfera bicolor del indicador visual. Si la válvula de la tubería conectada está cerrada, solo es visible la parte roja de la semiesfera con la inscripción "CERRADO"; si está abierta, solo es visible la parte amarilla con la inscripción "ABIERTO". Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre las posiciones abierta y cerrada reduce la probabilidad de una percepción errónea de la información. Gracias al uso de la LSU, es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la confiabilidad del sistema en su conjunto y simplifica el diagnóstico cuando se detectan fallas.
El mando manual DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición del elemento de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores neumáticos, eléctricos o hidráulicos de cuarto de vuelta. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficaz y eficiente para todas las tareas de mando manual.
La unidad de preparación de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y distribuidores neumáticos.
B
B
Parámetros técnicos de las válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H con actuador neumático PA-DA de doble efecto, distribuidor neumático 4V320-10 220V, APL-410N EX LSU, anulación manual MON, AFC2000 ATU:
| Nombre | Significado |
| Tipo de dispositivo de grúa | bidireccional |
| Solicitud | suministro de calor |
| Entorno de trabajo | agua, aire, vapor, agua industrial, petróleo, productos derivados del petróleo |
| Conexión a la tubería | con brida |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | con brida |
| Control | actuador neumático con resortes de retorno |
| Disponibilidad de interruptores de límite | Hay |
| Disponibilidad de distribuidor neumático | Hay |
B
B
Boceto de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H con actuador neumático de doble efecto PA-DA, distribuidor neumático 4V320-10 220V, LSU APL-410N EX, respaldo manual MON, ATU AFC2000
B
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H con actuador neumático de doble efecto PA-DA, distribuidor neumático 4V320-10 220V, LSU APL-410N EX, respaldo manual MON, ATU AFC2000:
| Diámetro interior, mm | Largo, mm | Mmm | F, mm | L1, mm | E, mm | G, mm | X, mm | Y, mm |
| 10 | 63 | 34 | 98 | 153 | 120 | 147 | 88 | 162 |
| 15 | 58 | 37 | 98 | 153 | 120 | 147 | 88 | 162 |
| 20 | 66 | 40 | 98 | 153 | 120 | 147 | 88 | 162 |
| 25 | 72 | 54 | 98 | 153 | 120 | 147 | 88 | 162 |
| 32 | 83 | 60 | 98 | 153 | 120 | 147 | 88 | 162 |
| 40 | 95 | 70 | 115 | 174 | 120 | 147 | 88 | 162 |
| 50 | 110 | 68 | 115 | 174 | 120 | 147 | 88 | 162 |
| 65 | 147 | 94.5 | 135 | 216 | 133 | 147 | 88 | 162 |
| 80 | 169 | 103.5 | 160 | 279 | 180 | 147 | 88 | 162 |
| 100 | 204 | 122 | 160 | 279 | 180 | 147 | 88 | 162 |
B
B
Boceto de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H
B
Tabla de piezas y materiales de las válvulas de bola DNOVA BV3232P(2pc)-FP-T-ISO-H:
| N.º de artículo | Nombre de la pieza | Material |
| 1.6 | Marco | acero inoxidable SS316 |
| 2.4 | Sello de bola | PTFE |
| 3 | Pelota | acero inoxidable SS316 |
| 5 | Anillo de sellado | PTFE |
| 7 | Existencias | acero inoxidable SS316 |
| 8 | Sello de varilla | VITON |
B
B
Parámetros técnicos del actuador neumático de doble efecto PA-DA:
| Nombre | Significado |
| Modelo | PA-DA |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Disponibilidad de copia de seguridad manual | volante |
B
B
Esquema de piezas y materiales del actuador neumático de doble efecto DNOVA PA-DA
B
B
Tabla de piezas y materiales para actuador neumático de doble efecto DNOVA PA-DA:
| No. | Nombre | Material |
| 1 | Marco | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Abrazadera de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
B
B
Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Modelo de distribuidor neumático | 4V320-10 220 V |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Bloque de interruptor de límite DNOVA APL-410N EX
B
B
Parámetros técnicos de la unidad de final de carrera DNOVA APL-410N EX
| Nombre | Significado |
| Modelo de bloque de interruptor de límite | APL-410N EX |
| Vida útil, años | 10 |
B
Tabla de piezas y materiales del bloque de final de carrera DNOVA APL-410N EX:
| N.º de artículo | Detalle | Material |
| 1 | Indicador visual | Plástico ABS / policarbonato |
| 2 | Tapa del indicador visual | policarbonato |
| 3 | Etiqueta | |
| 4 | Tornillos de la tapa | acero inoxidable |
| 5 | Cubierta de la carcasa de LSU | fundición a presión de aluminio |
| 6 | Eje | acero inoxidable |
| 7 | Interruptores de límite | |
| 8 | Levas (excéntricas) | policarbonato |
| 9 | Caso LSU | fundición a presión de aluminio |
| 10 | Bloque de terminales | |
| 11 | Terminal de tierra | acero inoxidable |
| 12 | Orificio (rosca) para entrada de cable | |
| 13 | soporte | acero inoxidable |
B
B
Boceto de la copia de seguridad manual de DNOVA MON
Parámetros técnicos de las copias de seguridad manuales DNOVA MON:
| Nombre | Significado |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Boceto de partes y materiales del manual de respaldo DNOVA MON
Tabla de partes y materiales del manual de respaldo DNOVA MON:
| No. | Nombre | Material |
| 1 | Varilla para montar un actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | Acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de fijación (varilla principal) | Acero 304 |
| 7 | Marco | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Reductor | Hierro fundido VCh50 |
| 10 | Acoplamiento de transición | Hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | Hierro fundido VCh40 |
B
Parámetros principales de la unidad de preparación de aire DNOVA AFC2000
| Presión de trabajo, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de destrucción, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0.395 |
| Composición del kit | filtro separador de humedad, regulador de presión, lubricador, soporte |
