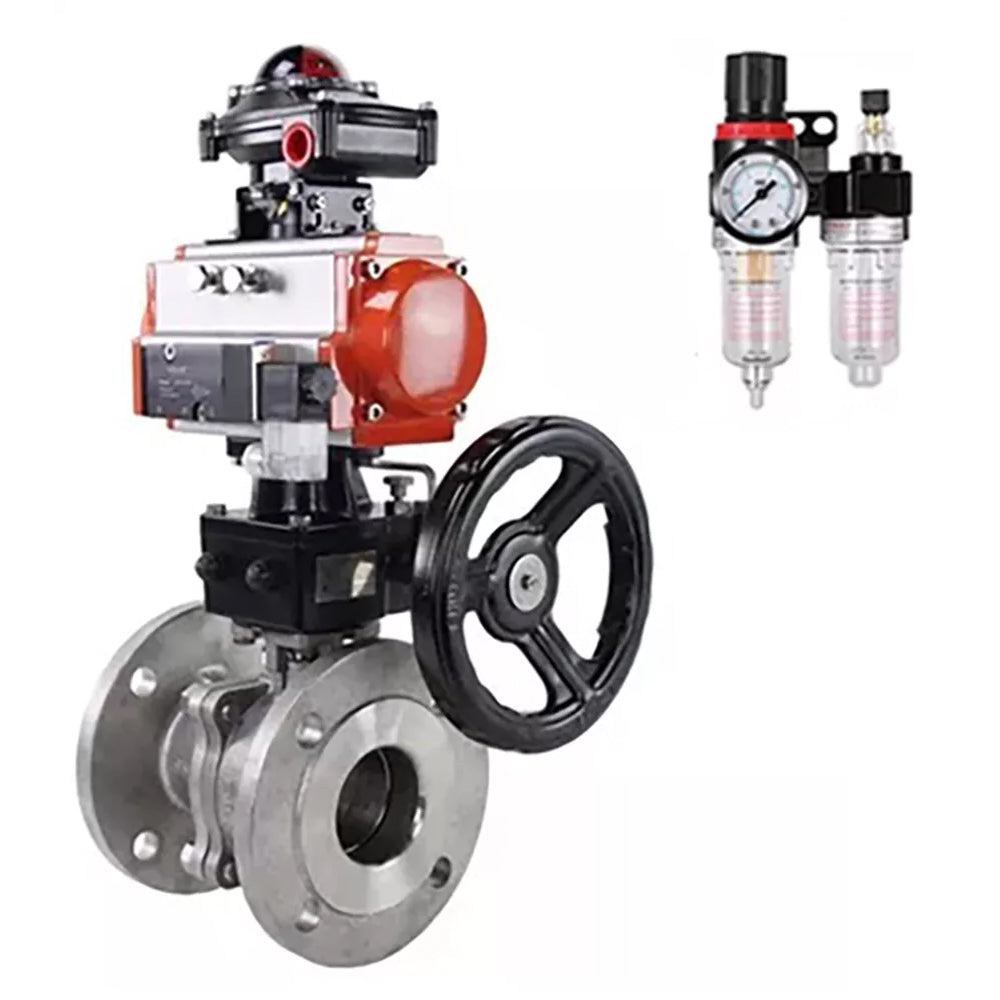

La válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-H se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de la serie BV3232P(2pc)-FP-F-ISO-H pueden instalarse en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.

El actuador neumático de doble efecto DNOVA PA-DA está diseñado para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.

La válvula neumática DNOVA 4V320-10 220V se utiliza para cambiar la dirección, iniciar y detener los flujos de aire comprimido en el sistema neumático dependiendo de la acción de control externo.

La caja de interruptores de límite DNOVA APL-410N EX es un dispositivo eléctrico diseñado para abrir y cerrar el circuito de trabajo y visualizar las posiciones del cuerpo de la válvula de cierre. En una caja sellada, por lo general, hay dos interruptores mecánicos diseñados para voltajes de hasta 250 V, que monitorean la posición del vástago del actuador y señalan las posiciones extremas. Están montados sobre la superficie del actuador. En la parte superior de la unidad de interruptor de límite hay una semiesfera indicadora visual bicolor. Si la conexión de tubería está cerrada, solo es visible la parte roja de la semiesfera, etiquetada como CERRADO; si está abierta, solo es visible la parte amarilla, etiquetada como ABIERTO. Este indicador visual es claramente visible a distancia, lo que simplifica la inspección del equipo, y la diferencia de color entre la posición abierta y cerrada reduce la probabilidad de malinterpretación de la información. Gracias al uso del BCV es posible transmitir información sobre la posición de las válvulas de la tubería (abiertas/cerradas) a los sistemas de control automatizados, lo que aumenta la fiabilidad del sistema en su conjunto y simplifica el diagnóstico en caso de detección de fallos.

El actuador manual de doble vuelta DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.

La unidad de preparación de aire AFC2000 está diseñada para purificar el aire comprimido de la humedad y las partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel determinado y suministrar lubricante desde el tanque al flujo de aire comprimido hacia los elementos del sistema neumático con un amplio rango de caudal, desde 500 litros/minuto hasta 10 000 litros/minuto. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y distribuidores neumáticos.

B

B

Parámetros técnicos de las válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-10 220V, BCV APL-410N EX, doblador manual MON, ATU AFC2000:

Nombre	Significado
Tipo de dispositivo de grúa	bidireccional
Solicitud	suministro de calor
Entorno de trabajo	agua, aire, vapor, agua industrial, petróleo, productos derivados del petróleo
Conexión a la tubería	con brida
Ingesta de agua	No
Tipo de sección de flujo	paso completo
Tipo de control	Con accionamiento neumático
Unión	con brida
Control	actuador neumático de doble efecto
Disponibilidad de interruptores de límite	Hay
Disponibilidad de distribuidor neumático	Hay

B

B

Boceto de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, distribuidor neumático 4V320-10 220V, LSU APL-410N EX, respaldo manual MON, ATU AFC2000

B

Dimensiones y tamaños de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, distribuidor neumático 4V320-10 220V, LSU APL-410N EX, respaldo manual MON, ATU AFC2000:

Diámetro interior, mm	Largo, mm	Re, mm	F, mm	L1, mm	E, mm	G, mm	X, mm	Y, mm
15	115	95	98	153	120	147	88	162
20	120	105	98	153	120	147	88	162
25	125	115	115	174	120	147	88	162
32	130	140	115	174	120	147	88	162
40	140	150	115	174	120	147	88	162
50	150	165	135	216	133	147	88	162
65	170	185	135	216	133	147	88	162
80	180	200	135	216	133	147	88	162
100	190	220	160	279	180	147	88	162
125	325	250	210	405	195	147	88	162
150	350	285	210	405	195	147	88	162
200	400	340	237	465	195	147	88	162

B

B

Boceto de piezas y materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H

B

B

Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H:

N.º de artículo	Nombre de las partes	Material
1	Marco	CF8M (análogo del acero AISI 316)
2	Pelota	Acero inoxidable SS316
3	Tornillo	acero inoxidable
4	Arandela de empuje	PTFE
5	Existencias	Acero inoxidable SS316
6	Elemento de brida (2 piezas)	CF8M (análogo del acero AISI 316)
7	Junta de bola (2 uds.)	PTFE

B

B

Parámetros técnicos del actuador neumático de doble efecto PA-DA:

Nombre	Significado
Modelo	PA-DA
Diseño	doble efecto
Presión de control, bar	2 Г· 8
Disponibilidad de copia de seguridad manual	volante

B

B

Esquema de piezas y materiales del actuador neumático de doble efecto DNOVA PA-DA

B

B

Tabla de piezas y materiales para actuador neumático de doble efecto DNOVA PA-DA:

No.	Nombre	Material
1	Marco	aluminio extruido
2	Tapones laterales	aluminio fundido
3	Engranaje	acero inoxidable
4	Pistón	acero/aluminio
5	Tapones	acero inoxidable
6	Anillo de pistón	NBR
7	Ballestas	acero para resortes
8	Cojinete de pistón	plástico de ingeniería
9	Anillo de pistón	NBR
10	Enchufar	NBR
11	Anillo de empuje	plástico de ingeniería
12	Anillo	plástico de ingeniería
13	Arandela	acero inoxidable
14	Abrazadera de resorte	acero inoxidable
15	Indicador	plástico
16	Carcasa del indicador	plástico
17	Cojinete	plástico de ingeniería
18	Leva	acero
19	Cojinete	NBR
20	Cojinete	plástico de ingeniería
21	Cojinete	plástico de ingeniería
22	Anillo de sellado	NBR
23	Anillo de sellado	NBR
24	Cojinete	acero inoxidable
25	Tuerca de ajuste	acero inoxidable
26	Tornillo de ajuste	acero inoxidable
27	Manga	aluminio

B

B

Parámetros técnicos de la válvula neumática DNOVA 4V320-10 220V

Nombre	Significado
Tipo de distribuidor neumático	válvula de carrete
Modelo de distribuidor neumático	4V320-10 220 V
Presión de trabajo, bar	1,5 g·8
Tensión de alimentación, V	220 V
Frecuencia de respuesta, ciclos/seg	5

B

Bloque de interruptor de límite DNOVA APL-410N EX

B

Parámetros técnicos de la unidad de final de carrera DNOVA APL-410N EX

Nombre	Significado
Modelo de bloque de interruptor de límite	APL-410N EX
Temperatura ambiente, В°C	de -20 a 210
Vida útil, años	10

B

B

Tabla de piezas y materiales del bloque de final de carrera DNOVA APL-410N EX:

N.º de artículo	Detalle	Material
1	Indicador visual	Plástico ABS / policarbonato
2	Tapa del indicador visual	policarbonato
3	Etiqueta
4	Tornillos de la tapa	acero inoxidable
5	Cubierta de la carcasa de LSU	fundición a presión de aluminio
6	Eje	acero inoxidable
7	Interruptores de límite
8	Levas (excéntricas)	policarbonato
9	Caso LSU	fundición a presión de aluminio
10	Bloque de terminales
11	Terminal de tierra	acero inoxidable
12	Orificio (rosca) para entrada de cable
13	soporte	acero inoxidable

B

B

Boceto del volante DNOVA MON.

B

B

Parámetros técnicos de los volantes DNOVA MON:

Nombre	Significado
Grado de protección, IP	67
Tipo de conexión	ISO 5211

B

B

Boceto de piezas y materiales para el volante DNOVA MON.

B

Tabla de piezas y materiales para el volante DNOVA MON:

No.	Nombre	Material
1	Varilla para montar un actuador neumático	Acero 45
2	Anillo de sellado	EPDM
3	Resorte de bloqueo	Acero para resortes
4	Tapa del extremo superior	aleación de aluminio
5	Tornillo	Acero 304
6	Soporte de fijación (varilla principal)	Acero 304
7	Marco	aleación de aluminio
8	Anillo de sellado	EPDM
9	Reductor	Hierro fundido VCh50
10	Acoplamiento de transición	Hierro fundido VCh40
11	Varilla de caja de cambios	Hierro fundido VCh40

B

Parámetros principales de la unidad de preparación de aire DNOVA AFC2000

Presión de trabajo, bar	8
Presión máxima, bar	10
Rango de presión ajustable, bar	0,5 g·9
Presión de destrucción, bar	15
Conexión de aire	1/4"
Temperatura de funcionamiento, C	de -5 a +60
Tamaño de partículas filtradas, Вµm	40
Viscosidad del aceite	ISO VG 32
Peso, kg	0.395
Composición del kit	filtro separador de humedad, regulador de presión, lubricador, soporte
