Descripción

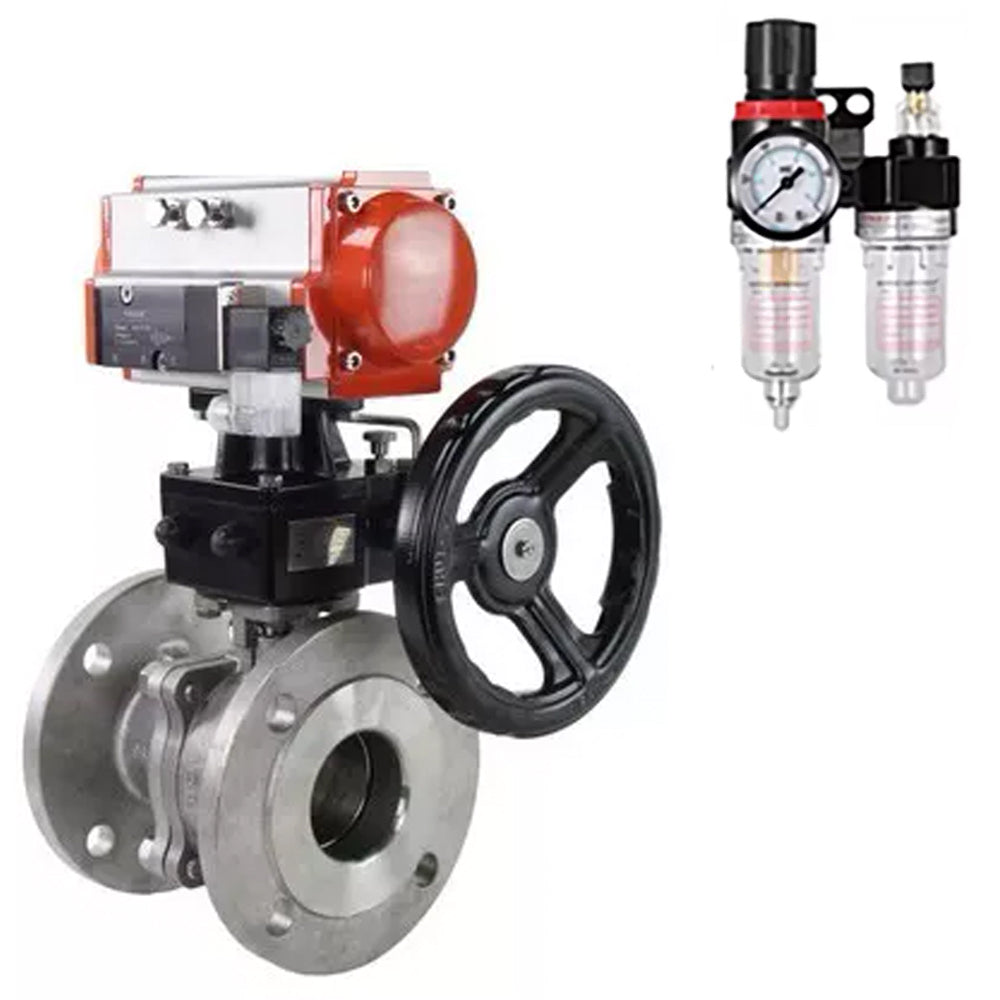

La válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-H se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de la serie BV3232P(2pc)-FP-F-ISO-H pueden instalarse en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.) que no sean agresivos para los materiales de la válvula.
El actuador neumático de doble efecto DNOVA PA-DA está diseñado para la automatización del proceso de control de válvulas de cierre industriales (compuertas y válvulas de bola). Los actuadores neumáticos DNOVA están diseñados para funcionar tanto en interiores como en exteriores. Todas las piezas internas y externas cuentan con un recubrimiento anticorrosivo.
La válvula neumática DNOVA 4V320-08 220V se utiliza para cambiar la dirección, iniciar y detener los flujos de aire comprimido en el sistema neumático dependiendo de la acción de control externo.
El actuador manual de doble vuelta DNOVA MON con sinfín y reductor HDM permite ajustar manualmente la posición de la válvula de cierre con un cuarto de vuelta, lo que lo convierte en una alternativa a los actuadores de cuarto de vuelta neumáticos, eléctricos o hidráulicos. Es apto para instalación tanto en interiores como en exteriores. Su diseño modular ofrece la solución más eficiente y eficaz para todas las aplicaciones de control manual.
La unidad de tratamiento de aire AFC2000 está diseñada para limpiar el aire comprimido de humedad y partículas sólidas, eliminar el condensado, mantener automáticamente la presión a un nivel preestablecido y suministrar lubricante desde un depósito en la corriente de aire comprimido a los elementos del sistema neumático con un amplio rango de capacidad, de 500 a 10 000 litros/min. El lubricador (pulverizador de aceite) añade aceite con una viscosidad de 32 mm³/s (=cSt) a 40 °C al sistema neumático para la lubricación adicional de los componentes de control: cilindros y válvulas neumáticas.
B
B
Parámetros técnicos de la válvula de bola DNOVA BV3232P(2pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-08 220V, doblador manual MON, ATU AFC2000:
| Nombre | Significado |
| Tipo de dispositivo de grúa | bidireccional |
| Solicitud | suministro de calor |
| Entorno de trabajo | agua, aire, vapor, agua industrial, petróleo, productos derivados del petróleo |
| Conexión a la tubería | con brida |
| Ingesta de agua | No |
| Tipo de sección de flujo | paso completo |
| Tipo de control | Con accionamiento neumático |
| Unión | con brida |
| Control | actuador neumático de doble efecto |
| Disponibilidad de distribuidor neumático | Hay |
B
B
Boceto de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-08 220V, accionamiento manual MON, válvula de bola AFC2000
B
Dimensiones y dimensiones de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H con actuador neumático de doble efecto PA-DA, válvula neumática 4V320-08 220V, doblador manual MON, ATU AFC2000:
| Diámetro interior, mm | Largo, mm | Re, mm | F, mm | L1, mm | E, mm | X, mm | Y, mm |
| 15 | 115 | 95 | 98 | 153 | 120 | 88 | 162 |
| 20 | 120 | 105 | 98 | 153 | 120 | 88 | 162 |
| 25 | 125 | 115 | 115 | 174 | 120 | 88 | 162 |
| 32 | 130 | 140 | 115 | 174 | 120 | 88 | 162 |
| 40 | 140 | 150 | 115 | 174 | 120 | 88 | 162 |
| 50 | 150 | 165 | 135 | 216 | 133 | 88 | 162 |
| 65 | 170 | 185 | 135 | 216 | 133 | 88 | 162 |
| 80 | 180 | 200 | 135 | 216 | 133 | 88 | 162 |
| 100 | 190 | 220 | 160 | 279 | 180 | 88 | 162 |
| 125 | 325 | 250 | 210 | 405 | 195 | 88 | 162 |
| 150 | 350 | 285 | 210 | 405 | 195 | 88 | 162 |
| 200 | 400 | 340 | 237 | 465 | 195 | 88 | 162 |
B
B
Detalle y boceto de materiales de válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H
B
B
Tabla de piezas y materiales para válvulas de bola DNOVA BV3232P(2pc)-FP-F-ISO-H:
| N.º de artículo | Nombre de las partes | Material |
| 1 | Marco | CF8M (análogo del acero AISI 316) |
| 2 | Pelota | Acero inoxidable SS316 |
| 3 | Tornillo | acero inoxidable |
| 4 | Arandela de empuje | PTFE |
| 5 | Existencias | Acero inoxidable SS316 |
| 6 | Elemento de brida (2 piezas) | CF8M (análogo del acero AISI 316) |
| 7 | Junta de bola (2 uds.) | PTFE |
B
B
Parámetros técnicos del actuador neumático de doble efecto PA-DA:
| Nombre | Significado |
| Modelo | PA-DA |
| Diseño | doble efecto |
| Presión de control, bar | 2 Г· 8 |
| Disponibilidad de copia de seguridad manual | volante |
B
B
Esquema de piezas y materiales del actuador neumático de doble efecto DNOVA PA-DA
B
B
Tabla de piezas y materiales para actuador neumático de doble efecto DNOVA PA-DA:
| No. | Nombre | Material |
| 1 | Marco | aluminio extruido |
| 2 | Tapones laterales | aluminio fundido |
| 3 | Engranaje | acero inoxidable |
| 4 | Pistón | acero/aluminio |
| 5 | Tapones | acero inoxidable |
| 6 | Anillo de pistón | NBR |
| 7 | Ballestas | acero para resortes |
| 8 | Cojinete de pistón | plástico de ingeniería |
| 9 | Anillo de pistón | NBR |
| 10 | Enchufar | NBR |
| 11 | Anillo de empuje | plástico de ingeniería |
| 12 | Anillo | plástico de ingeniería |
| 13 | Arandela | acero inoxidable |
| 14 | Abrazadera de resorte | acero inoxidable |
| 15 | Indicador | plástico |
| 16 | Carcasa del indicador | plástico |
| 17 | Cojinete | plástico de ingeniería |
| 18 | Leva | acero |
| 19 | Cojinete | NBR |
| 20 | Cojinete | plástico de ingeniería |
| 21 | Cojinete | plástico de ingeniería |
| 22 | Anillo de sellado | NBR |
| 23 | Anillo de sellado | NBR |
| 24 | Cojinete | acero inoxidable |
| 25 | Tuerca de ajuste | acero inoxidable |
| 26 | Tornillo de ajuste | acero inoxidable |
| 27 | Manga | aluminio |
B
B
Parámetros técnicos de la válvula neumática DNOVA 4V320-08 220V
| Nombre | Significado |
| Tipo de distribuidor neumático | válvula de carrete |
| Modelo de distribuidor neumático | 4V320-08 220 V |
| Presión de trabajo, bar | 1,5 g·8 |
| Tensión de alimentación, V | 220 V |
| Frecuencia de respuesta, ciclos/seg | 5 |
B
B
Boceto del volante DNOVA MON.
B
B
Parámetros técnicos de los volantes DNOVA MON:
| Nombre | Significado |
| Grado de protección, IP | 67 |
| Tipo de conexión | ISO 5211 |
B
B
Boceto de piezas y materiales para el volante DNOVA MON.
B
Tabla de piezas y materiales para el volante DNOVA MON:
| No. | Nombre | Material |
| 1 | Varilla para montar un actuador neumático | Acero 45 |
| 2 | Anillo de sellado | EPDM |
| 3 | Resorte de bloqueo | Acero para resortes |
| 4 | Tapa del extremo superior | aleación de aluminio |
| 5 | Tornillo | Acero 304 |
| 6 | Soporte de fijación (varilla principal) | Acero 304 |
| 7 | Marco | aleación de aluminio |
| 8 | Anillo de sellado | EPDM |
| 9 | Reductor | Hierro fundido VCh50 |
| 10 | Acoplamiento de transición | Hierro fundido VCh40 |
| 11 | Varilla de caja de cambios | Hierro fundido VCh40 |
B
B
Parámetros principales de la unidad de tratamiento de aire DNOVA AFC2000
| Presión de trabajo, bar | 8 |
| Presión máxima, bar | 10 |
| Rango de presión ajustable, bar | 0,5 g·9 |
| Presión de destrucción, bar | 15 |
| Conexión de aire | 1/4" |
| Temperatura de funcionamiento, C | de -5 a +60 |
| Tamaño de partículas filtradas, Вµm | 40 |
| Viscosidad del aceite | ISO VG 32 |
| Peso, kg | 0.395 |
| Composición del kit | filtro separador de humedad, regulador de presión, lubricador, soporte |
