Descripción
Las válvulas de bola se utilizan como válvulas de cierre en sistemas de suministro de agua y calor, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
El flujo de trabajo se cierra mediante un elemento de bloqueo, que consiste en una bola con un orificio cilíndrico pasante. Con ayuda de una manija montada en el cuerpo, la bola gira sobre su eje. Basta con girarla 90 grados para cerrar completamente el flujo.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de válvulas de cierre de tuberías con válvula de cierre de cuarto de vuelta. Se utilizan en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.
B
B

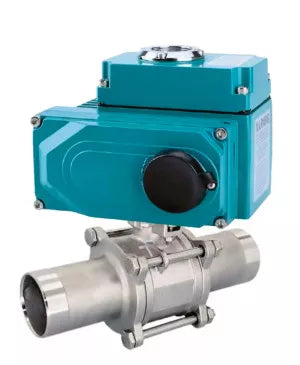

Dimensiones y dimensiones de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG paso total
| DN |
Modelo accionamiento electrónico |
Tamaño | ||||
| d | D | B | Yo | Y | ||
| 10 | QT-N-020EMT | 12 | 17.2 | 2.1 | 130 | 241.8 |
| 15 | 15 | 21.3 | 2.1 | 150 | 241.8 | |
| 20 | 20 | 26.9 | 2.1 | 155 | 241.8 | |
| 25 | 25 | 33.7 | 2.8 | 186 | 241.8 | |
| 32 | 32 | 42.4 | 2.8 | 195 | 241.8 | |
| 40 | 38 | 48.3 | 2.8 | 231 | 241.8 | |
| 50 | 50 | 60.3 | 2.8 | 243 | 241.8 | |
| 65 | 64 | 76.1 | 3 | 290 | 241.8 | |
| 80 | 76 | 88.9 | 3 | 302 | 241.8 | |
| 100 | 100 | 114.3 | 3 | 326 | 241.8 | |
| 125 | QT-N-040EMT | 125 | 141.3 | 3.4 | 360 | 241.8 |
| 150 | QT-N-060EMT | 150 | 168.3 | 3.4 | 390 | 241.8 |
Boceto de dimensiones y dimensiones de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG paso completo
B
B
Materiales de las piezas de la válvula de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG paso completo
| - | Nombre | Material |
| 1 | Tamaño | acero inoxidable 304 |
| 2 | Elemento lateral (2 uds.) | acero inoxidable 304 |
| 3 | Carbonizarse | acero inoxidable 304 |
| 4 | Sello de bola | PTFE |
| 5 | Sello del vástago | PTFE |
| 6 | cojinete | acero inoxidable 304 |
| 7 | Provenir | acero inoxidable 304 |
| 8 | Arandela | acero inoxidable |
| 9 | Tuerca | acero A2-70 |
| 10 | Tornillo | acero A2-70 |
| 11 | Manejar | acero inoxidable |
| 12 | Recubrimiento del mango | CLORURO DE POLIVINILO |
| 13 | Tuerca | acero A2-70 |
Boceto de dimensiones y dimensiones de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG paso completo
B
B
Actuadores técnicos DNOVA QT2-N-xEM-O1-x-U1m
| Tipo de actuador | cuarto de vuelta |
| Tipo de motor | asincrónico |
| Ángulo de rotación, В° | 90±5 |
| Material de la carcasa | aleación de aluminio, recubierta de polvo epoxi |
| Material del eje | acero aleado |
| Voltaje de la fuente de alimentación | 24 V/CA, 50 Hz |
| Entrada de cables | casquillo de sellado 2xM18 |
| Tipo de conexión | ISO 5211 |
| Dispositivo de autobloqueo | transmisión de tornillo sin fin y engranaje sin fin autoblocante |
| Apagado automático en posiciones abierta, cerrada y atascada | 2 interruptores de límite + 2 interruptores adicionales (contacto seco); |
| Protección térmica | Encendido a 120 °C ± 5 °C; Apagado a 97 °C ± 5 °C |
| Clase de aislamiento | F |
| Limitación de rotación del eje de salida mecánico | 2 topes externos ajustables |
| Clase de protección del recinto | IP67 |
| Nivel de ruido, dB | 50 |
| Potencia del calentador, W | 5 |
| Temperatura ambiente, В°C | -20 a +70 |
| Humedad ambiental | ≤95% (25 °C) |
| Protección contra explosiones del recinto | No |
B
B
Dimensiones y dimensiones de los actuadores DNOVA QT-N-EM-O1-24VAC-U1 24V
| Modelo | 003Especialista en emergencias médicas |
| Yo | 123 |
| H | 115 |
| A | 101 |
| B | 98 |
| do | 74 |
| D | 49 |
| mi | 34.5 |
| F | 35 |
| GRAMO | 5 |
| Tamaño del tallo, cuadrado | 14x14 |
| ISO 5211 | F05/F07 |
Esquema de dimensiones generales de los actuadores DNOVA QT2-N-xEM-O1-x-U1
B
B
Diagrama de dispositivos de actuadores DNOVA QT-N-xEM-O1-x-U1 HARK
| - | Nombre |
| 1 | Indicador de posición |
| 2 | Cubierta superior |
| 3 | Placa de control |
| 4 | Condensador |
| 5 | Levas de presión |
| 6 | Eje de salida con rueda helicoidal |
| 7 | Caso |
| 8 | Limitadores de carrera del eje de salida |
| 9 | Eje sin fin |
| 10 | Motor eléctrico |
| 11 | Caja de cambios |
| 12 | Tapa de la caja de cambios |
Diagrama del dispositivo de actuadores DNOVA QT2-N-xEM-O1-x-U1
