How it works
Electric quarter-turn actuator
Construction
Parts and materials
Applications
Media and industries
- Agua
- Vapor
- Productos derivados del petróleo
- Medios neutrales
- Medios gaseosos
- Suministro de agua
La válvula de bola se utiliza como válvula de cierre en sistemas de suministro de calor y agua, así como en sistemas de vapor, combustible y neumáticos con aire comprimido y gases neutros. Las válvulas de esta serie se pueden instalar en sistemas que transportan medios líquidos y gaseosos (agua, aceite, aceites, vapor, aire, alcoholes, glicol, etc.), sin dañar los materiales de la válvula.
Los actuadores eléctricos de cuarto de vuelta están diseñados para el control remoto y local de la rotación de un elemento de cierre de 0° a 270°, como una válvula de bola, etc. 1.4. Aplicación: Ampliamente utilizados en diversos sectores de la economía nacional: gas, petróleo, metalurgia, industria alimentaria, vivienda y servicios comunales, etc.
B
B

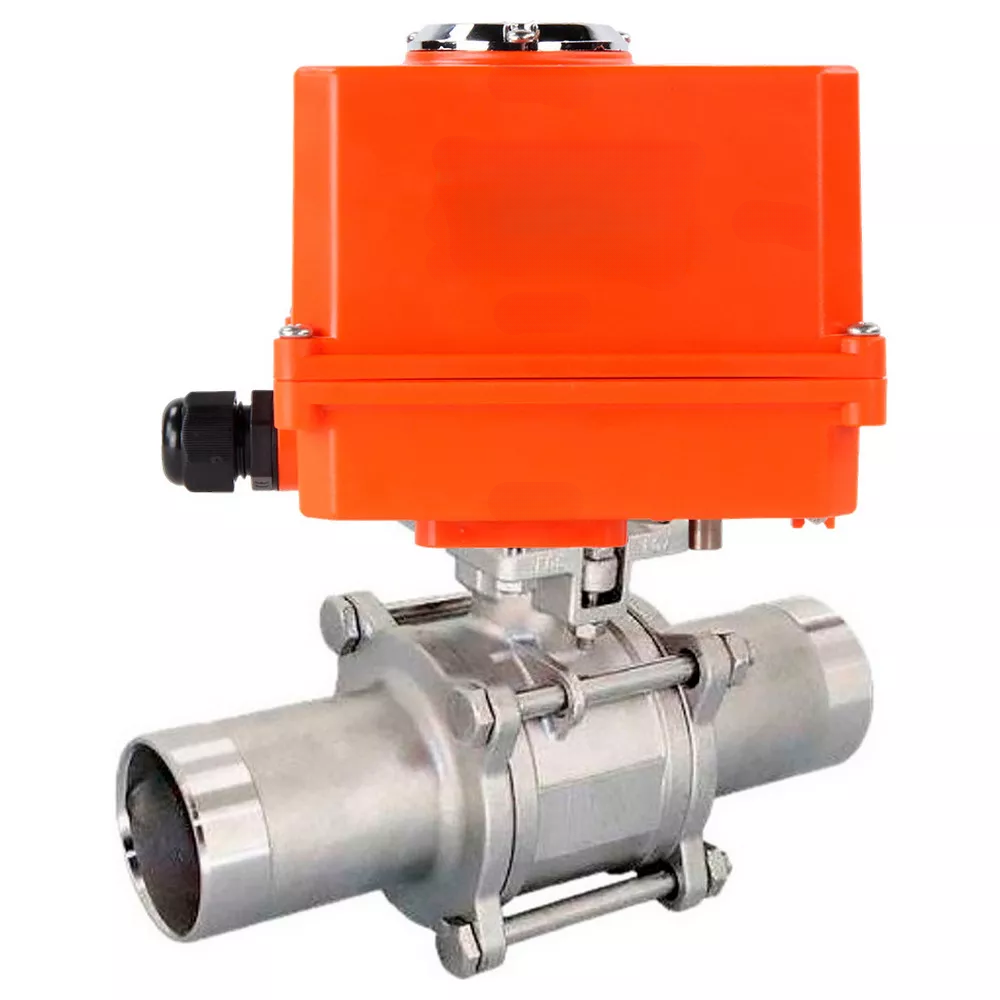

Características técnicas de las válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 304, soldada, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-220VAC-U1 MINI 220V
| Nombre | Significado |
| Tipo de conexión | para soldar |
| Tipo de control | Con accionamiento eléctrico |
| Solicitud | suministro de agua, suministro de calor, industria |
| Paso de bola de grúa | paso completo |
| Desempeño climático | U1 |
| Temperatura del entorno de trabajo, В°C | de -20 a 180 |
| Unión | para soldar |
| Control | Accionamiento eléctrico 220V |
| Clase de sellado | A |
| Ingesta de agua | No |
| Tipo de dispositivo de grúa | bidireccional |
| Miércoles | agua, vapor, productos derivados del petróleo, medios neutros, medios gaseosos |
| Garantía, g. | 1 |
| Vida útil, años | 5 |
B
B
Esquema de dimensiones generales y tamaños de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 304, soldada, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-220VAC-U1 MINI 220V
B
Dimensiones y tamaños de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG paso total, cuerpo - acero inoxidable 304, soldada, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-220VAC-U1 MINI 220V
| Modelo | Largo, mm | Z, mm | Y, mm |
| DN10 | 130 | 157 | 115 |
| DN15 | 150 | 157 | 115 |
B
B
Esquema de piezas y materiales de válvulas de bola DNOVA BV3131P(3pc)-FP-W-ISO-H LONG de paso total, cuerpo - acero inoxidable 304, soldada, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-220VAC-U1 MINI 220V
B
Tabla de piezas y materiales de válvulas de bola EDNOVA BV3131P(3pc)-FP-W-ISO-H LONG paso total, cuerpo - acero inoxidable 304, soldado, con accionamiento eléctrico de 1/4 de vuelta DNOVA QT-N-EM-O1-220VAC-U1 MINI 220V
| N.º de artículo | Nombre de la pieza | Material |
| 1 | Marco | acero inoxidable 304 |
| 2 | Elemento lateral (2 uds.) | acero inoxidable 304 |
| 3 | Pelota | acero inoxidable 304 |
| 4 | Sello de bola | PTFE |
| 5 | Sello de varilla | PTFE |
| 6 | Manga | acero inoxidable 304 |
| 7 | Existencias | acero inoxidable 304 |
| 8 | Arandela | acero inoxidable |
| 9 | tornillo | acero A2-70 |
| 10 | Tornillo | acero A2-70 |
B
B
Accionamientos eléctricos QT-N-EM-O1-220VAC-U1 MINI
B
Parámetros técnicos de los accionamientos eléctricos QT-N-EM-O1-220VAC-U1 MINI
| Nombre | Significado |
| Modelo de propulsión eléctrica | QT-N-EM-O1-220VAC-U1 MINI |
| Tensión de alimentación | 220 V |
| Temperatura ambiente | de -20 °C a 70 °C |
| Disponibilidad de copia de seguridad manual | Hexágono |
| Interruptores de límite | Hay |
| Grado de protección de la caja | IP67 |
B
B
Esquema de dimensiones y tamaños de los accionamientos eléctricos QT-N-EM-O1-220VAC-U1 MINI
B
Dimensiones y tamaños de los accionamientos eléctricos QT-N-EM-O1-220VAC-U1 MINI:
| Modelo de unidad | Z, mm | X, mm | Y, mm |
| QT-N-003EM-O1-220VAC-U1 MINI | 157 | 90 | 115 |
- Body material
- Acero inoxidable AISI 304
- Maximum allowable temperature
- #Р˜РњРЇ?
- Connection type
- Para soldar
- Control type
- Accionado eléctricamente
- Operating environment
- Agua, Vapor, Productos derivados del petróleo, Medios neutrales y Medios gaseosos
- Applications
- Suministro de agua
- Type of seal
- PTFE
- Voltage
- 220 V
- Explosion-proof
- No
- Torque
- 3 Nm
- Limit switches
- Sí
- Actuator model
- DNOVA QT-N-003EM-O1-220VAC-U1 MINI
- Country of origin
- Porcelana
Production. Usually 7–14 business days after you approve the quotation and pay. Made-to-specification items are confirmed in the quotation.
Freight. Not charged at checkout. A manager quotes air and sea freight to your port or airport, and nothing ships until you approve the price and the freight.
To North America. From approval and payment to the destination port or airport: air 14–24 days, sea 32–60 days. Estimates, not guarantees.
Terms. EXW Ningbo or FOB Ningbo Port; CIF on request. The agreed term is written on the Proforma Invoice.
