Parts
How it works
Electric quarter-turn actuator
The number that matters
Max. medium temperature
110درجة مئوية
The highest medium temperature this valve is rated for.
Construction
Parts and materials
Applications
Media and industries
- ماء
- هواء
- وسائل إعلام عدوانية بعض الشيء
- وسائل الإعلام المحايدة
- إمدادات المياه
- إمداد الحرارة
صمامات الفراشة DNOVA مخصصة للاستخدام كصمامات إغلاق أو تحكم للتحكم في التدفق في أنظمة إمداد الحرارة وأنظمة إمداد المياه، وفي العمليات التكنولوجية في الصناعات الغذائية والكيميائية والنفط والغاز واللب والورق وغيرها من الصناعات.
مشغلات DNOVA QT2-N-xEM-O1-x-U1 الكهربائية ربع دورة، والمزودة بحماية حرارية وسخان، مصممة للتحكم عن بُعد ومحليًا في صمامات إغلاق الأنابيب المزودة بعنصر إغلاق ربع دورة. تُستخدم هذه المحركات في مختلف قطاعات الاقتصاد الوطني: الغاز، والنفط، والمعادن، وصناعة الأغذية، والإسكان، والخدمات المجتمعية، وغيرها.
ب
ب

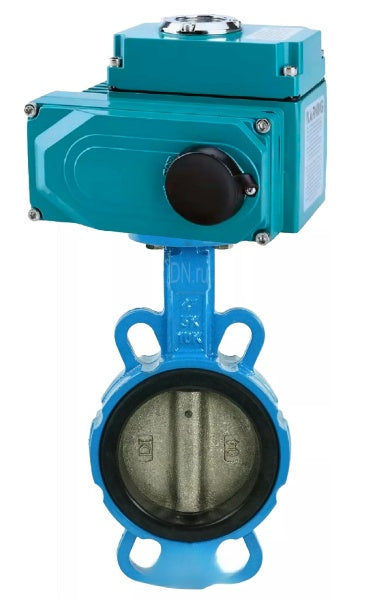

صمامات الفراشة DNOVA WBV1413E-2W-Fb-H DN40-300 PN16، هيكل من الحديد الزهر GGG50، قرص من الحديد الزهر GGG40، مانع تسرب من EPDM، مع مشغل كهربائي ربع دورة QT-N-EM-O1-220VAC-U1 220V HARK
ب
ب
الخصائص التقنية لصمامات الفراشة DNOVA WBV1413E-2W-Fb-H DN40-300 PN16، الجسم - من الحديد الزهر GGG50، القرص - من الحديد الزهر GGG40، الختم - من EPDM، مع مشغل كهربائي 1/4 دورة QT-N-EM-O1-220VAC-U1 220V HARK:
| القطر الاسمي DN، مم | 40 - 300 |
| ضغط العمل PN، بار | 16 |
| اتجاه التدفق | ثنائي |
| أقصى درجة حرارة لبيئة العمل t، вЃ°C | حتى +110 |
| بيئة العمل | الماء البارد والساخن، الهواء الخالي من الشوائب الزيتية والدهنية، تكييف الهواء الثابت، البيئات العدوانية قليلاً، البيئات الأخرى المحايدة للمادة |
| نوع التحكم | مع محرك كهربائي / مع علبة تروس |
ب
ب
رسم تخطيطي لأبعاد وأحجام صمامات الفراشة DNOVA WBV1413E-2W-Fb-H DN40-300 PN16، الجسم - من الحديد الزهر GGG50، القرص - من الحديد الزهر GGG40، الختم - من EPDM، مع مشغل كهربائي 1/4 دورة QT-N-EM-O1-220VAC-U1 220V HARK:
أبعاد وأحجام صمامات الفراشة DNOVA WBV1413E-2W-Fb-H DN40-300 PN16، الجسم - من الحديد الزهر GGG50، القرص - من الحديد الزهر GGG40، الختم - من EPDM، مع مشغل كهربائي 1/4 دورة QT-N-EM-O1-220VAC-U1 220V HARK:
| DN |
نموذج الدفع الكهربائي |
الأبعاد، مم | ||
| أ | ب | ل | ||
| 40 | كيو تي-إن-020إي إم تي | 105 | 55 | 241.8 |
| 50 | كيو تي-إن-020إي إم تي | 161 | 80 | 241.8 |
| 65 | كيو تي-إن-020إي إم تي | 175 | 89 | 241.8 |
| 80 | كيو تي-إن-020إي إم تي | 181 | 95 | 241.8 |
| 100 | كيو تي-إن-020إي إم تي | 200 | 114 | 241.8 |
| 125 | كيو تي-إن-020إي إم تي | 213 | 127 | 241.8 |
| 150 | كيو تي-إن-020إي إم تي | 226 | 139 | 241.8 |
| 200 | كيو تي-إن-030إي إم تي | 260 | 175 | 241.8 |
| 250 | كيو تي-إن-060إي إم تي | 292 | 203 | 241.8 |
| 300 | كيو تي-إن-060إي إم تي | 337 | 242 | 241.8 |
ب
ب
مواد أجزاء صمام الفراشة DNOVA WBV1413E-2W-Fb-H DN40-300 PN16، الجسم - حديد زهر GGG50، القرص - حديد زهر GGG40، الختم - EPDM، مع مشغل كهربائي 1/4 دورة QT-N-EM-O1-220VAC-U1 220V HARK:
| لا. | اسم | مادة |
| 1 | إطار | الحديد الزهر GGG50 |
| 2 | القرص | الفولاذ 316L |
| 3 | ختم السرج | EPDM |
| 4 | القضيب العلوي | الفولاذ 316L |
| 5 | القضيب السفلي | الفولاذ 316L |
| 6، 11 | حلقة الاحتفاظ | فولاذ AISI 201 |
| 7 | أنثر | إن بي آر |
| 8 | حشية القضيب | إن بي آر |
| 9 | إدراج | فولاذ AISI 201 |
| 10 | الفلين | بلاستيك |
ب
صورة لمحركات كهربائية DNOVA
ب
محركات كهربائية تقنية DNOVA:
| نوع المحرك الكهربائي | ربع دورة |
| نوع المحرك | غير متزامن |
| زاوية الدوران، درجة | 90В±5 |
| مادة الجسم | سبائك الألومنيوم، مسحوق الإيبوكسي المغلفة |
| مادة العمود | سبائك الفولاذ |
| جهد الإمداد | 24 فولت/تيار مستمر |
| مدخل الكابل | الغدة 2xM18 |
| نوع الاتصال | ايزو 5211 |
| جهاز القفل الذاتي | دودة ذاتية القفل وتروس دودة |
| إيقاف التشغيل التلقائي في الأوضاع المفتوحة والمغلقة والمزدحمة |
2 مفاتيح حدية + 2 مفاتيح إضافية (اتصال جاف)؛ |
| الحماية الحرارية |
قم بالتشغيل عند 120 درجة مئوية ± 5 درجة مئوية؛ إيقاف التشغيل عند 97 درجة مئوية ± 5 درجات مئوية |
| الحد الميكانيكي لدوران عمود الإخراج | 2 سدادات خارجية قابلة للتعديل |
| فئة حماية الإسكان | IP67 |
| مستوى الضوضاء، ديسيبل | ¤ 50 |
| قوة السخان، وات | 5 |
| درجة الحرارة المحيطة، درجة مئوية | من -20 إلى +70 |
| الرطوبة المحيطة | ¤95% (25 درجة مئوية) |
| حماية السكن من الانفجار | لا |
ب
ب
رسم تخطيطي للأبعاد الكلية للمحركات الكهربائية DNOVA:
ب
أبعاد وأحجام المحركات الكهربائية DNOVA :
| الأبعاد، مم | ايزو 5211 | ||||||
| ل | ح | أ | ب | ج | د | حجم القضيب، مربع | |
| 241.8 | 157.5 | 119 | 118 | 112.3 | 26 | 22 × 22 | F07/F10 |
ب
ب
مخطط جهاز المحركات الكهربائية DNOVA:
ب
الرسم التخطيطي للمحركات الكهربائية DNOVA QT-N-xEM-O1-x-U1 HARK:
| رقم الصنف | اسم |
| 1 | مؤشر الموضع |
| 2 | الغطاء العلوي |
| 3 | لوحة التحكم |
| 4 | مكثف |
| 5 | كاميرات الدفع |
| 6 | عمود الإخراج مع عجلة دودية |
| 7 | إطار |
| 8 | محددات حركة عمود الإخراج |
| 9 | عمود الدودة |
| 10 | محرك كهربائي |
| 11 | المخفض |
| 12 | غطاء علبة التروس |
ب
- Body material
- الحديد الزهر GGG50/EN-GJS-500-7
- Maximum allowable temperature
- 110 درجة مئوية
- Connection type
- حواف مدمجة
- Control type
- المحرك الكهربائي
- Operating environment
- ماء وهواء ووسائل إعلام عدوانية بعض الشيء ووسائل الإعلام المحايدة
- Applications
- إمدادات المياه وإمداد الحرارة
- Nominal pressure
- 16 بار
- Type of seal
- EPDM
- Disc material
- حديد الزهر GGG40/EN-GJS-400-15
- Explosion-proof
- لا
- Thermal protection
- نعم
- Manual override
- مسدس
- Limit switches
- نعم
- Type of electric actuator
- ربع دورة
- Supply voltage
- 220 فولت
- Angle of rotation
- 90 درجة
- Country of origin
- الصين
